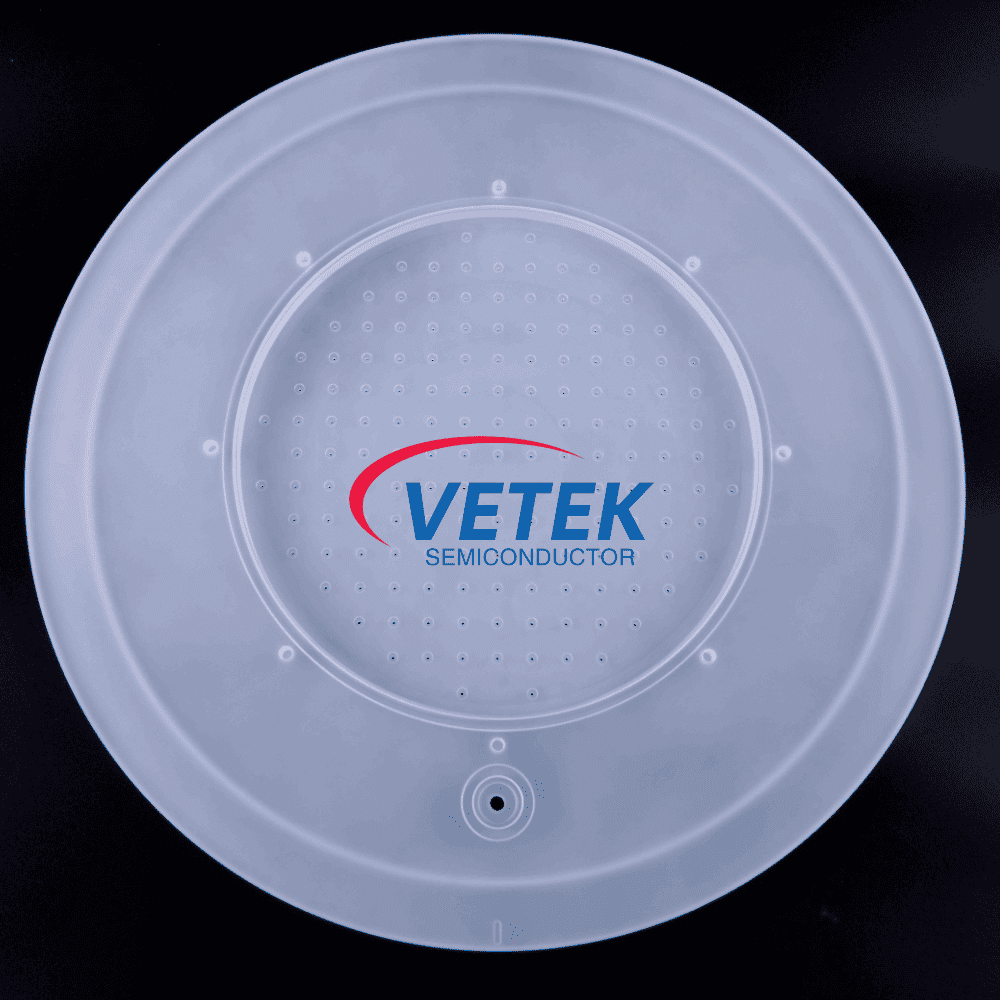

क्वार्ट्ज गॅस वितरण प्लेट

क्वार्ट्ज गॅस वितरण प्लेट्स, ज्याला क्वार्ट्ज शॉवरहेड्स देखील म्हणतात, सेमीकंडक्टर फॅब्रिकेशनमध्ये गंभीर घटक आहेत. अपवादात्मक शुद्धता, उच्च-तापमान प्रतिकार आणि क्वार्ट्जच्या गंज प्रतिकारांचा फायदा घेत या प्लेट्स वेफर पृष्ठभागावर प्रक्रिया वायूंचा एकसमान आणि स्थिर प्रवाह सुनिश्चित करतात. जमा केलेल्या चित्रपटांची गुणवत्ता आणि एकरूपता राखण्यासाठी ही अचूक वितरण आवश्यक आहे.

उच्च-शुद्धता फ्यूज्ड क्वार्ट्जची मुख्य वैशिष्ट्ये

● सामग्री: 99.99%उच्च-शुद्धता फ्यूज्ड क्वार्ट्ज

● उच्च तापमान प्रतिकार: 1000 च्या वर तापमानाचा प्रतिकार करतो ℃

● गंज प्रतिकार: प्रक्रिया वायू आणि प्लाझ्मा वातावरणाविरूद्ध उत्कृष्ट टिकाऊपणा

● अचूक गॅस प्रवाह: इष्टतम गॅस वितरण आणि जमा एकरूपतेसाठी एकसमान मायक्रो-होल वितरण

● सानुकूलित डिझाइन: आकार, छिद्र नमुना आणि आरोहित वैशिष्ट्ये विशिष्ट उपकरणांच्या मॉडेल्ससाठी तयार केली जाऊ शकतात

सेमीकंडक्टर मॅन्युफॅक्चरिंगमधील मुख्य भूमिका

1. भौतिक वाष्प जमा (पीव्हीडी) आणि रासायनिक वाष्प जमा (सीव्हीडी)

भूमिका: पीव्हीडी आणि सीव्हीडी प्रक्रियेमध्ये, गॅस वितरण प्लेट इच्छित पातळ फिल्म तयार करण्यासाठी रिअॅक्टिव्ह गॅस (उदा. सिलेन, अमोनिया, ऑक्सिजन) किंवा पूर्ववर्ती वेफरवर तंतोतंत निर्देशित करते.

विशिष्ट उपयोग:

● एकसारखेपणा नियंत्रण: प्लेटची तंतोतंत अभियंता सूक्ष्म-छिद्र संपूर्ण वेफर पृष्ठभागावर गॅसचा प्रवाह आणि एकाग्रता एकसमान असल्याचे सुनिश्चित करते. सातत्याने जाडी आणि कामगिरीसह चित्रपट जमा करण्यासाठी हे महत्त्वपूर्ण आहे.

● दूषित प्रतिबंध: क्वार्ट्जची उच्च शुद्धता प्लेटला प्रक्रिया वायूंनी प्रतिक्रिया देण्यापासून किंवा अशुद्धी सोडण्यापासून प्रतिबंधित करते. हे चित्रपटाची शुद्धता राखते आणि वेफर पृष्ठभागावरील दोष प्रतिबंधित करते.

2. प्लाझ्मा-वर्धित रासायनिक वाष्प जमा (पीईसीव्हीडी)

भूमिका: पीईसीव्हीडीमध्ये, क्वार्ट्ज शॉवरहेड केवळ प्रतिक्रियाशील वायूच वितरीत करते तर प्लाझ्मा निर्मितीसाठी इलेक्ट्रोड म्हणून देखील कार्य करते.

विशिष्ट उपयोग:

Ra प्लाझ्मा इग्निशन: शॉवरहेड सामान्यत: प्लाझ्मा तयार करण्यासाठी रेडिओ-फ्रिक्वेन्सी (आरएफ) उर्जा स्त्रोताशी जोडलेला असतो. प्लाझ्मामधील उच्च-उर्जा कण गॅसियस रिअॅक्टंट्सच्या विघटनास प्रोत्साहित करतात, कमी तापमानात चित्रपटाची साठवण सक्षम करतात.

● थर्मल स्थिरता: क्वार्ट्ज उत्कृष्ट थर्मल स्थिरता प्रदर्शित करते, ज्यामुळे उच्च-तापमान प्लाझ्मा वातावरणाचा प्रतिकार करता येतो. हे प्रक्रिया चेंबरमध्ये एकसमान तापमान राखण्यास मदत करते, पुढे चित्रपटाची गुणवत्ता आणि सुसंगतता सुनिश्चित करते.

3. कोरडे एचिंग

भूमिका: कोरड्या एचिंगमध्ये, गॅस वितरण प्लेटमध्ये एच चेंबरमध्ये प्रतिक्रियाशील एचिंग वायू (उदा. फ्लोरोकार्बन, क्लोरीन) समाविष्ट केले जाते.

विशिष्ट उपयोग:

● एच एकरूपता: प्लेट एकसमान प्रवाह आणि एच वायूंची एकाग्रता सुनिश्चित करते, जी संपूर्ण वेफरमध्ये सुसंगत एच खोली आणि प्रोफाइलची हमी देते. प्रगत सेमीकंडक्टर डिव्हाइससाठी आवश्यक अचूक नमुने साध्य करण्यासाठी हे महत्त्वपूर्ण आहे.

● गंज प्रतिकार: एच वायूंच्या मजबूत संक्षारक गुणधर्मांना टिकाऊ सामग्री आवश्यक असते. क्वार्ट्जचा उच्च गंज प्रतिकार शॉवरहेडचा आयुष्य वाढवितो आणि प्रक्रियेच्या व्यत्ययाचा धोका कमी करतो.

4. वेफर क्लीनिंग

भूमिका: विशिष्ट वेफर साफसफाईच्या प्रक्रियेत, क्वार्ट्ज गॅस वितरण प्लेटचा वापर साफसफाईची वायू (उदा. ओझोन, अमोनिया) एकसारखा वेफर पृष्ठभागावर अवशेष किंवा दूषित पदार्थ काढून टाकण्यासाठी केला जातो.

विशिष्ट उपयोग:

Scent सुसंगत साफसफाई: प्लेट सुनिश्चित करते की साफसफाईची वायू वेफरच्या प्रत्येक भागापर्यंत पोहोचतात, ज्यामुळे संपूर्ण आणि एकसमान साफसफाईची प्रक्रिया सक्षम होते.

● रासायनिक सुसंगतता: क्लीनिंग केमिकल्सच्या विस्तृत श्रेणीसह क्वार्ट्जची सुसंगतता प्रतिक्रिया प्रतिबंधित करते आणि साफसफाईच्या प्रक्रियेची शुद्धता आणि प्रभावीता राखते.
