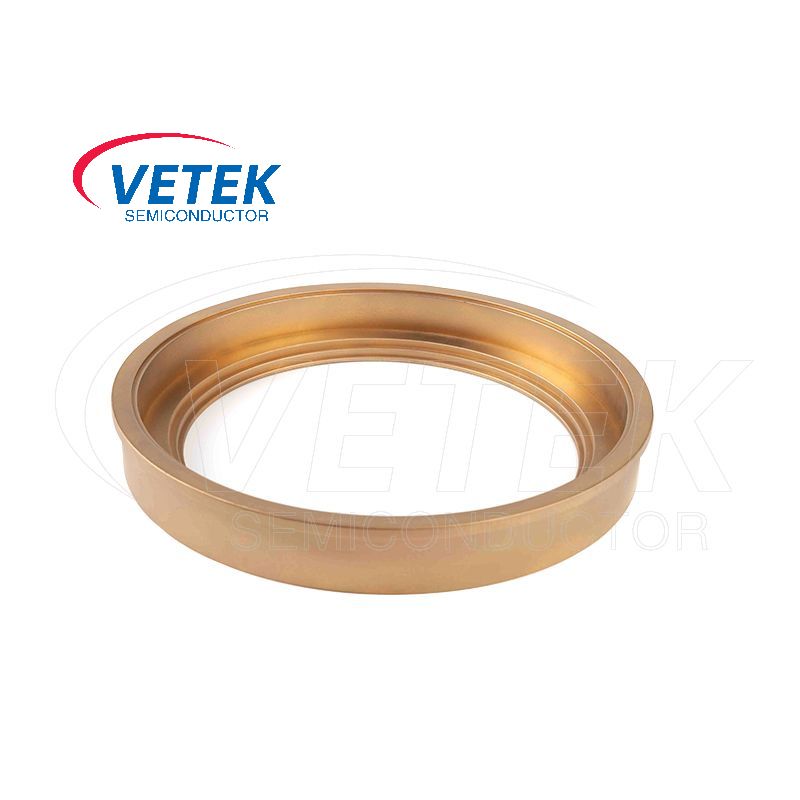

सीव्हीडी टीएसी कोटिंग वेफर कॅरियर

सेमीकंडक्टर मॅन्युफॅक्चरिंग प्रक्रियेदरम्यान, वेटेक सेमीकंडक्टरसीव्हीडी टीएसी कोटिंग वेफर कॅरियरवेफर्स वाहून नेण्यासाठी वापरली जाणारी ट्रे आहे. हे उत्पादन च्या पृष्ठभागावर टीएसी कोटिंगचा एक थर कोट करण्यासाठी एक रासायनिक वाष्प जमा (सीव्हीडी) प्रक्रिया वापरतेवेफर कॅरियर सब्सट्रेट? प्रक्रियेदरम्यान कण दूषण कमी करताना हे कोटिंग वेफर कॅरियरचे ऑक्सिडेशन आणि गंज प्रतिकार लक्षणीय सुधारू शकते. सेमीकंडक्टर प्रक्रियेतील हा एक महत्त्वाचा घटक आहे.

सेमीकंडक्टरचे सौदेसीव्हीडी टीएसी कोटिंग वेफर कॅरियरसब्सट्रेटचा बनलेला आहे आणि एटँटलम कार्बाइड (टीएसी) कोटिंग.

टॅन्टलम कार्बाईड कोटिंग्जची जाडी सामान्यत: 30 मायक्रॉन श्रेणीत असते आणि इतर गुणधर्मांसह उत्कृष्ट गंज आणि पोशाख प्रतिकार प्रदान करताना टीएसीचा 3,880 डिग्री सेल्सिअस तापमानात वितळणारा बिंदू असतो.

कॅरियरची बेस मटेरियल उच्च-शुद्धता ग्रेफाइट किंवा बनलेली आहेसिलिकॉन कार्बाइड (एसआयसी), आणि नंतर टीएसीचा एक थर (2000 एचके पर्यंतची नूप कडकपणा) सीव्हीडी प्रक्रियेद्वारे पृष्ठभागावर लेपित केली जाते ज्यामुळे त्याचे गंज प्रतिकार आणि यांत्रिक सामर्थ्य सुधारते.

वेफर प्रक्रियेदरम्यान, वेटेक सेमीकंडक्टरसीव्हीडी टीएसी कोटिंग वेफर कॅरियरखालील महत्त्वपूर्ण भूमिका बजावू शकतात:

1. वेफर्सचे संरक्षण

शारीरिक संरक्षण वाहक वेफर आणि बाह्य यांत्रिक नुकसान स्त्रोतांमधील शारीरिक अडथळा म्हणून काम करते. जेव्हा वेफर्स वेगवेगळ्या प्रक्रिया उपकरणांमध्ये हस्तांतरित केले जातात, जसे की रासायनिक - वाष्प जमा (सीव्हीडी) चेंबर आणि एक एचिंग टूल दरम्यान, ते स्क्रॅच आणि परिणामास प्रवृत्त असतात. सीव्हीडी टीएसी कोटिंग वेफर कॅरियरमध्ये एक तुलनेने कठोर आणि गुळगुळीत पृष्ठभाग आहे जो सामान्य हाताळणीच्या शक्तींचा सामना करू शकतो आणि वेफर आणि खडबडीत किंवा तीक्ष्ण वस्तूंमध्ये थेट संपर्क रोखू शकतो, ज्यामुळे वेफर्सचे शारीरिक नुकसान होण्याचा धोका कमी होतो.

रासायनिक संरक्षण टीएसीमध्ये उत्कृष्ट रासायनिक स्थिरता आहे. वेफर प्रक्रियेतील विविध रासायनिक उपचारांच्या चरणांदरम्यान, जसे ओले एचिंग किंवा केमिकल क्लीनिंग, सीव्हीडी टीएसी कोटिंग रासायनिक एजंटांना वाहक सामग्रीच्या थेट संपर्कात येण्यापासून प्रतिबंधित करू शकते. हे वेफर कॅरियरला गंज आणि रासायनिक हल्ल्यापासून वाचवते, हे सुनिश्चित करते की वाहकातून कोणत्याही दूषित पदार्थांना वेफर्सवर सोडले जात नाही, ज्यामुळे वेफर पृष्ठभाग रसायनशास्त्राची अखंडता टिकून राहते.

2. समर्थन आणि संरेखन

स्थिर समर्थन वेफर कॅरियर वेफर्ससाठी स्थिर व्यासपीठ प्रदान करते. अशा प्रक्रियेत जेथे वेफर्सला उच्च -तापमान उपचार किंवा उच्च -दाब वातावरण असते, जसे की एनीलिंगसाठी उच्च -तापमान भट्टीमध्ये, वाहक वेफरला वेफर किंवा क्रॅक होण्यापासून रोखण्यासाठी वेफरला समान रीतीने समर्थन करण्यास सक्षम असणे आवश्यक आहे. कॅरियरचे योग्य डिझाइन आणि उच्च - दर्जेदार टीएसी कोटिंग वेफर ओलांडून एकसमान ताण वितरण सुनिश्चित करते, त्याची सपाटपणा आणि स्ट्रक्चरल अखंडता टिकवून ठेवते.

विविध लिथोग्राफी आणि जमा प्रक्रियेसाठी अचूक संरेखन अचूक संरेखन महत्त्वपूर्ण आहे. वेफर कॅरियर अचूक संरेखन वैशिष्ट्यांसह डिझाइन केलेले आहे. टीएसी कोटिंग वेगवेगळ्या प्रक्रियेच्या परिस्थितीत अनेक उपयोग आणि एक्सपोजरनंतरही या संरेखन वैशिष्ट्यांची मितीय अचूकता टिकवून ठेवण्यास मदत करते. हे सुनिश्चित करते की वेफर्स प्रक्रियेच्या उपकरणांमध्ये अचूकपणे स्थित आहेत, ज्यामुळे वेफर पृष्ठभागावर सेमीकंडक्टर सामग्रीचे अचूक नमुना आणि लेअरिंग सक्षम होते.

3. उष्णता हस्तांतरण

थर्मल ऑक्सिडेशन आणि सीव्हीडी सारख्या अनेक वेफर प्रक्रियांमध्ये एकस उष्णता वितरण, अचूक तापमान नियंत्रण आवश्यक आहे. सीव्हीडी टीएसी कोटिंग वेफर कॅरियरमध्ये चांगले थर्मल चालकता गुणधर्म आहेत. हेटिंग ऑपरेशन्स दरम्यान हे वेफरमध्ये समान रीतीने हस्तांतरित करू शकते आणि शीतकरण प्रक्रियेदरम्यान उष्णता दूर करू शकते. हे एकसमान उष्णता हस्तांतरण वेफरच्या ओलांडून तापमान ग्रेडियंट्स कमी करण्यास मदत करते, थर्मल ताण कमी करते ज्यामुळे सेमीकंडक्टर डिव्हाइसमध्ये वेफरवर बनावटी बनू शकते.

वर्धित उष्णता - हस्तांतरण कार्यक्षमता टीएसी कोटिंग संपूर्ण उष्णता - वेफर कॅरियरची हस्तांतरण वैशिष्ट्ये सुधारू शकते. इतर कोटिंग्जसह अनकोटेड वाहक किंवा वाहकांच्या तुलनेत, टीएसी कोटिंग पृष्ठभागावर अधिक अनुकूल पृष्ठभाग असू शकतो - आसपासच्या वातावरणासह उष्णतेच्या देवाणघेवाणीसाठी ऊर्जा आणि पोत स्वतःच वेफर. यामुळे अधिक कार्यक्षम उष्णता हस्तांतरण होते, जे प्रक्रिया वेळ कमी करू शकते आणि वेफर मॅन्युफॅक्चरिंग प्रक्रियेची उत्पादन कार्यक्षमता सुधारू शकते.

4. दूषित नियंत्रण

कमी - आउटगॅसिंग गुणधर्म टीएसी कोटिंग सामान्यत: कमी आउटगॅसिंग वर्तन दर्शविते, जे वेफर फॅब्रिकेशन प्रक्रियेच्या स्वच्छ वातावरणात महत्त्वपूर्ण आहे. वेफर कॅरियरकडून अस्थिर पदार्थांचे आउटगॅसिंग वेफर पृष्ठभाग आणि प्रक्रिया वातावरण दूषित करू शकते, ज्यामुळे डिव्हाइस अपयश आणि उत्पादन कमी होते. सीव्हीडी टीएसी कोटिंगचे निम्न -आउटगॅसिंग स्वरूप हे सुनिश्चित करते की कॅरियर प्रक्रियेमध्ये अवांछित दूषित घटकांचा परिचय देत नाही, सेमीकंडक्टर मॅन्युफॅक्चरिंगची उच्च -शुद्धता आवश्यक आहे.

कण - मुक्त पृष्ठभाग सीव्हीडी टीएसी कोटिंगचे गुळगुळीत आणि एकसमान स्वरूप वाहक पृष्ठभागावर कण निर्मितीची शक्यता कमी करते. प्रक्रियेदरम्यान कण वेफरचे पालन करू शकतात आणि सेमीकंडक्टर डिव्हाइसमध्ये दोष कारणीभूत ठरू शकतात. कण पिढी कमी करून, टीएसी कोटिंग वेफर कॅरियर वेफर मॅन्युफॅक्चरिंग प्रक्रियेची स्वच्छता सुधारण्यास आणि उत्पादनाचे उत्पादन वाढविण्यात मदत करते.

मायक्रोस्कोपिक क्रॉस-सेक्शनवर टँटलम कार्बाइड (टीएसी) कोटिंग:

सीव्हीडी टीएसी कोटिंगचे मूलभूत भौतिक गुणधर्म：

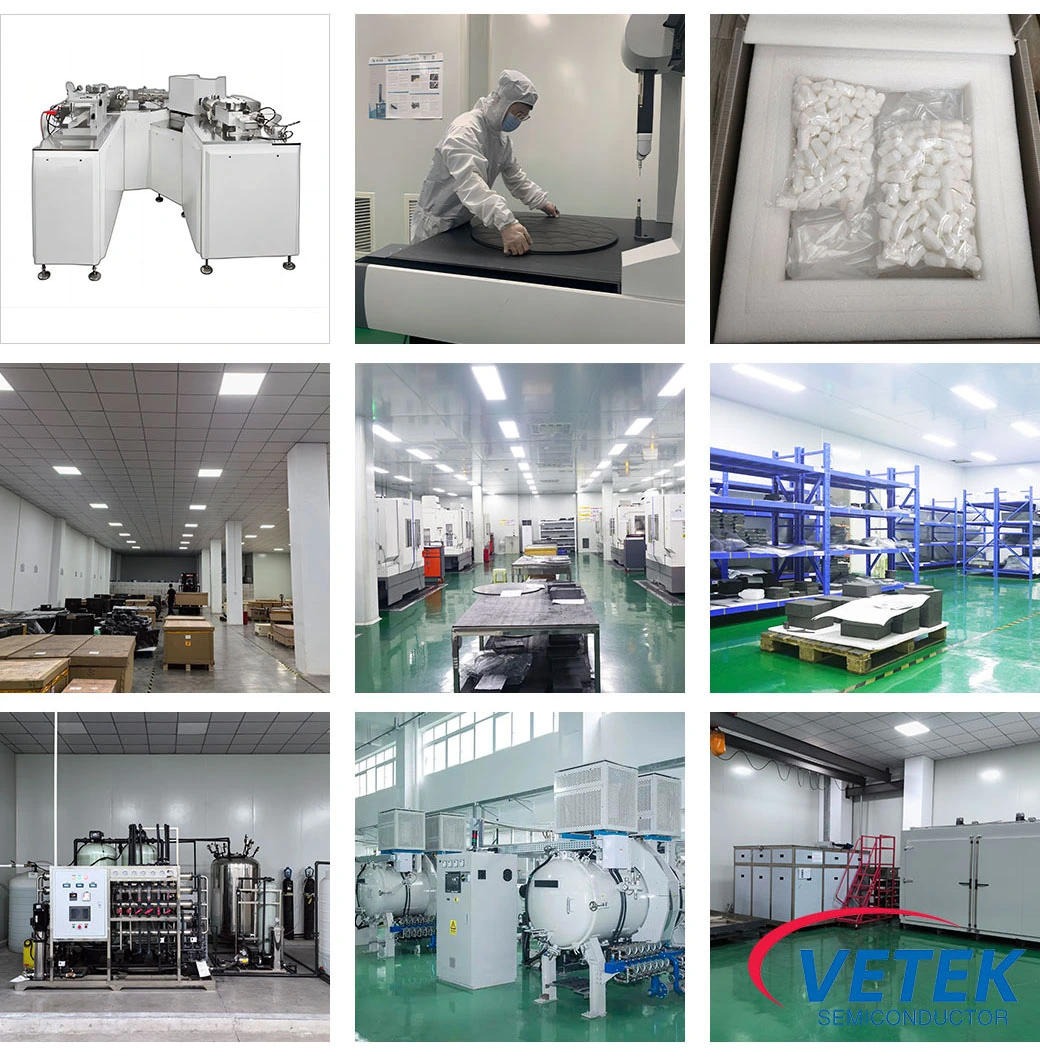

हे सेमीकंडक्टरसीव्हीडी टीएसी कोटिंग वेफर कॅरियर प्रॉडक्शन शॉप्स:
