सॉलिड सीव्हीडी SiC फोकस रिंग्सच्या निर्मितीच्या आत: ग्रेफाइटपासून उच्च-परिशुद्धता भागांपर्यंत

सेमीकंडक्टर मॅन्युफॅक्चरिंगच्या उच्च-स्थिर जगात, जिथे अचूकता आणि अत्यंत वातावरण एकत्र असते, सिलिकॉन कार्बाइड (SiC) फोकस रिंग अपरिहार्य आहेत. त्यांच्या अपवादात्मक थर्मल प्रतिकार, रासायनिक स्थिरता आणि यांत्रिक सामर्थ्यासाठी ओळखले जाणारे, हे घटक प्रगत प्लाझ्मा एचिंग प्रक्रियेसाठी महत्त्वपूर्ण आहेत.

त्यांच्या उच्च कार्यक्षमतेमागील रहस्य सॉलिड सीव्हीडी (केमिकल वाष्प निक्षेप) तंत्रज्ञानामध्ये आहे. आज, आम्ही तुम्हाला कठोर उत्पादन प्रवास एक्सप्लोर करण्यासाठी पडद्यामागे घेऊन जात आहोत—कच्च्या ग्रेफाइट सब्ट्रेटपासून फॅबच्या उच्च-सुस्पष्टता "अदृश्य नायक" पर्यंत.

I. सहा कोर मॅन्युफॅक्चरिंग टप्पे

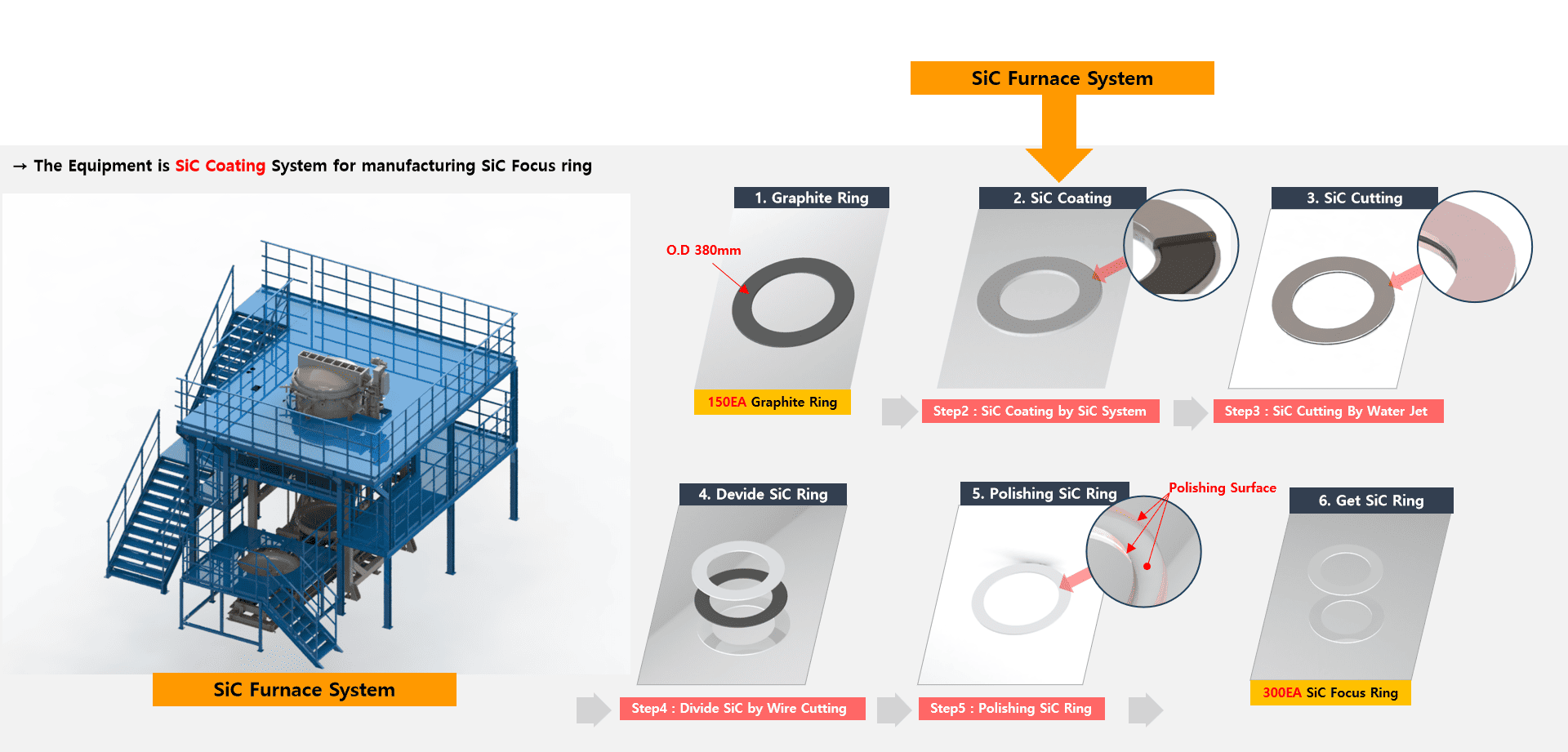

सॉलिड CVD SiC फोकस रिंग्सचे उत्पादन ही अत्यंत समक्रमित सहा-चरण प्रक्रिया आहे:

• ग्रेफाइट सब्सट्रेट पूर्व-उपचार
• SiC कोटिंग डिपॉझिशन (कोअर प्रोसेस)
• वॉटर-जेट कटिंग आणि आकार देणे
• वायर-कटिंग पृथक्करण
• अचूक पॉलिशिंग
• अंतिम गुणवत्ता तपासणी आणि स्वीकृती

परिपक्व प्रक्रिया व्यवस्थापन प्रणालीद्वारे, 150 ग्रेफाइट सब्सट्रेट्सच्या प्रत्येक बॅचमध्ये उच्च रूपांतरण कार्यक्षमता दाखवून अंदाजे 300 पूर्ण SiC फोकस रिंग मिळू शकतात.

II. तांत्रिक खोल डुबकी: कच्च्या मालापासून तयार भागापर्यंत

1. सामग्रीची तयारी: उच्च-शुद्ध ग्रेफाइट निवड

प्रवासाची सुरुवात प्रीमियम ग्रेफाइट रिंग निवडण्यापासून होते. ग्रेफाइटची शुद्धता, घनता, सच्छिद्रता आणि मितीय अचूकता नंतरच्या SiC कोटिंगच्या आसंजन आणि एकरूपतेवर थेट परिणाम करते. प्रक्रिया करण्यापूर्वी, प्रत्येक सब्सट्रेटची शुद्धता चाचणी आणि मितीय पडताळणी केली जाते जेणेकरून शून्य अशुद्धता डिपॉझिशनमध्ये हस्तक्षेप करेल.

2. कोटिंग डिपॉझिशन: सॉलिड सीव्हीडीचे हृदय

CVD प्रक्रिया ही सर्वात गंभीर टप्पा आहे, जी विशेष SiC फर्नेस सिस्टममध्ये आयोजित केली जाते. हे दोन मागणीच्या टप्प्यात विभागले गेले आहे:

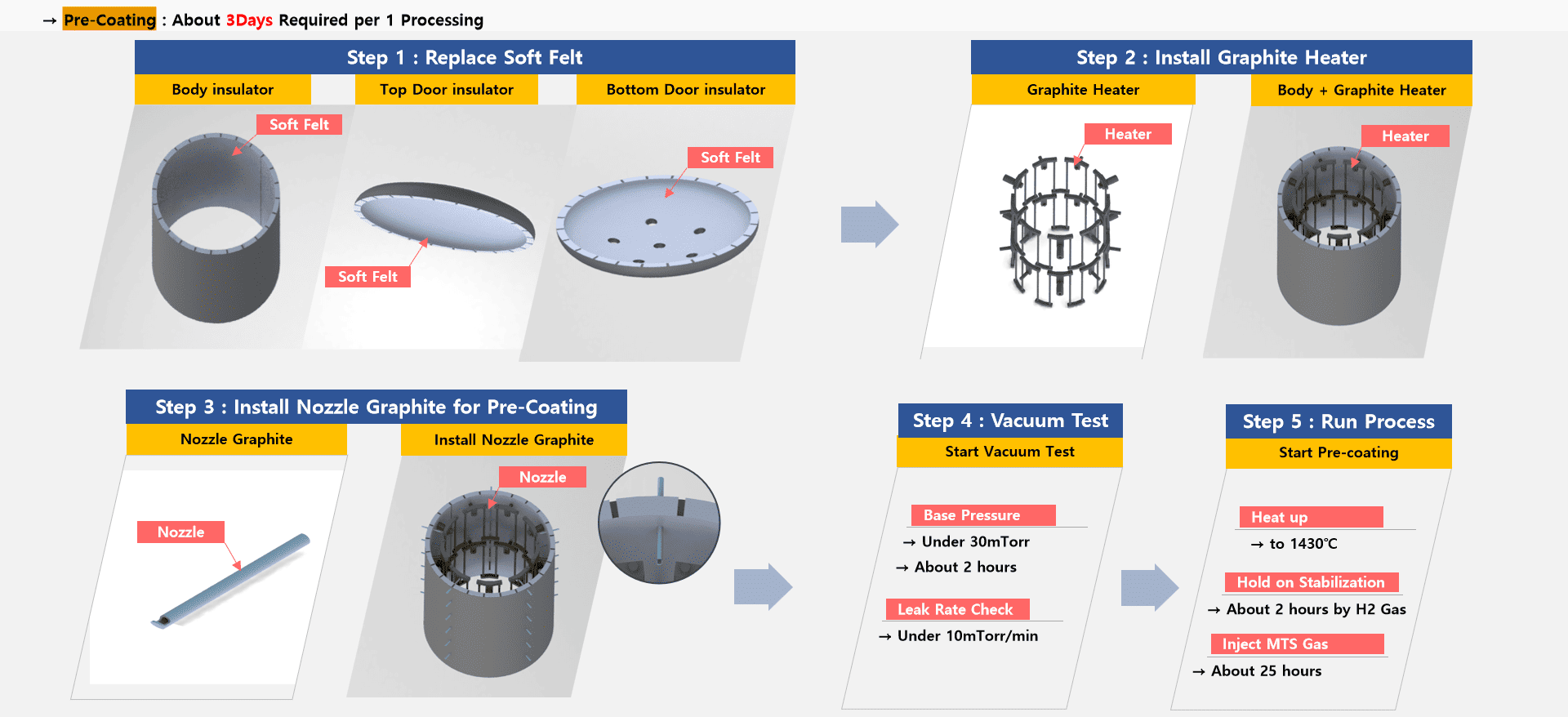

(1) प्री-कोटिंग प्रक्रिया (~3 दिवस/बॅच):

• सेटअप: थर्मल सुसंगतता सुनिश्चित करण्यासाठी मऊ वाटले इन्सुलेशन (वरच्या, खालच्या आणि बाजूच्या भिंती) बदला; ग्रेफाइट हीटर्स आणि विशेष प्री-कोटिंग नोजल स्थापित करा.
• व्हॅक्यूम आणि गळती चाचणी: सूक्ष्म गळती रोखण्यासाठी चेंबरने 10 mTorr/मिनिट खाली गळती दर 30 mTorr पेक्षा कमी बेस प्रेशर गाठले पाहिजे.
• प्रारंभिक निक्षेप: भट्टी 1430°C पर्यंत गरम केली जाते. H₂ वातावरण स्थिरीकरणाच्या 2 तासांनंतर, MTS वायूला 25 तासांसाठी इंजेक्ट केले जाते ज्यामुळे एक संक्रमण स्तर तयार होतो जो मुख्य कोटिंगसाठी उत्कृष्ट बाँडिंग सुनिश्चित करतो.

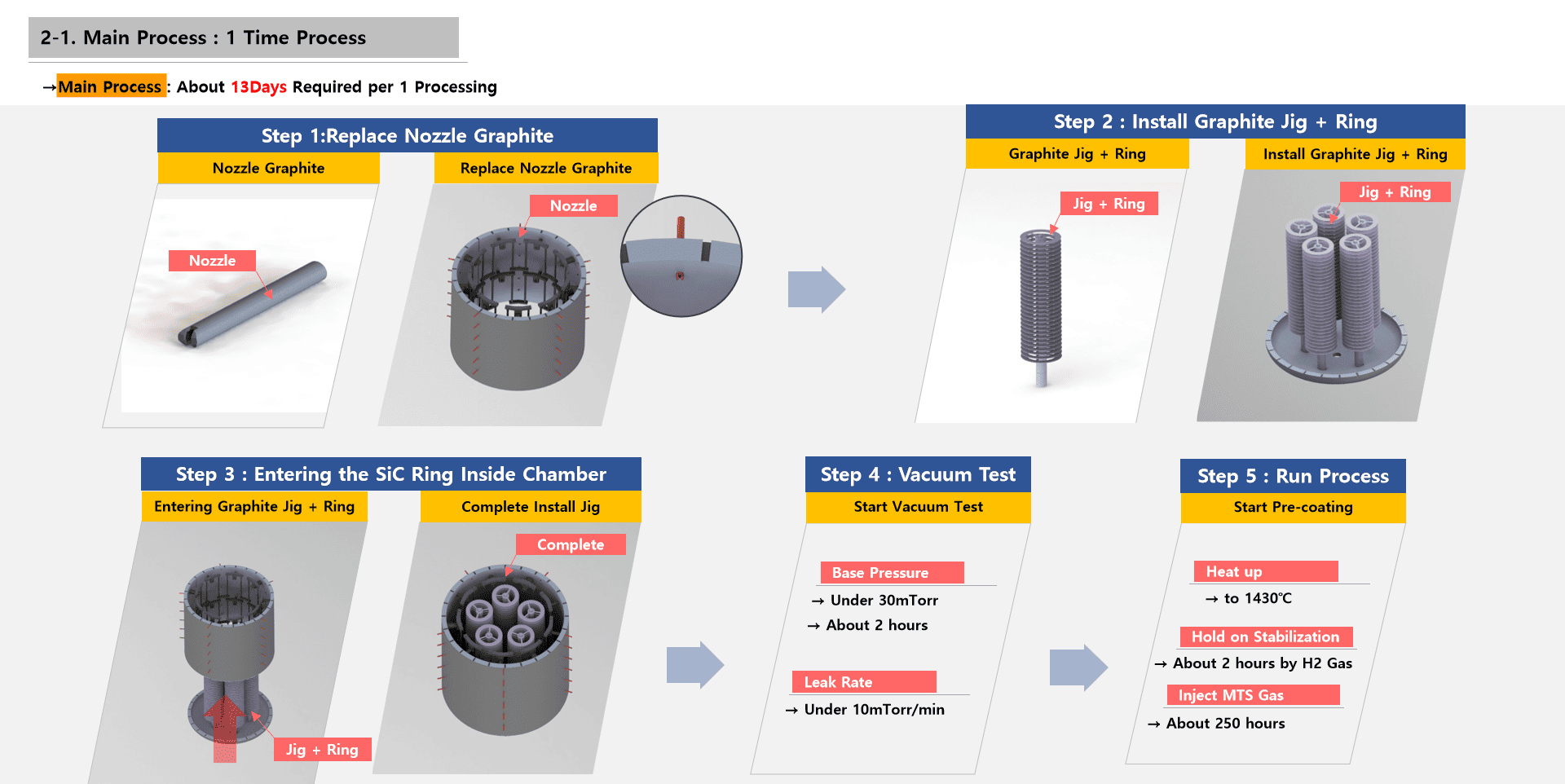

(२) मुख्य कोटिंग प्रक्रिया (~१३ दिवस/बॅच):

• कॉन्फिगरेशन: नोजल पुन्हा समायोजित करा आणि लक्ष्य रिंगांसह ग्रेफाइट जिग स्थापित करा.
• दुय्यम व्हॅक्यूम तपासणी: डिपॉझिशन वातावरण पूर्णपणे स्वच्छ आणि स्थिर राहते याची हमी देण्यासाठी एक कठोर दुय्यम व्हॅक्यूम चाचणी केली जाते.
• शाश्वत वाढ: 1430°C राखून, MTS गॅस सुमारे 250 तास इंजेक्शन केला जातो. या उच्च-तापमानाच्या परिस्थितीत, एमटीएस Si आणि C अणूंमध्ये विघटित होते, जे ग्रेफाइट पृष्ठभागावर हळूहळू आणि एकसमानपणे जमा होते. हे दाट, सच्छिद्र नसलेले SiC कोटिंग तयार करते—जो सॉलिड CVD गुणवत्तेचे वैशिष्ट्य आहे.

3. आकार आणि अचूक पृथक्करण

• वॉटर-जेट कटिंग: हाय-प्रेशर वॉटर जेट्स रिंगचे उग्र प्रोफाइल परिभाषित करण्यासाठी अतिरिक्त सामग्री काढून प्रारंभिक आकार देतात.
• वायर-कटिंग: अचूक वायर-कटिंग मोठ्या प्रमाणात सामग्रीला मायक्रॉन-स्तरीय अचूकतेसह वैयक्तिक रिंगांमध्ये वेगळे करते, याची खात्री करून की ते कठोर स्थापना सहनशीलता पूर्ण करतात.

4. सरफेस फिनिशिंग: प्रिसिजन पॉलिशिंग

कटिंगनंतर, SiC पृष्ठभागावर सूक्ष्म दोष आणि मशीनिंग टेक्सचर दूर करण्यासाठी पॉलिशिंग केले जाते. यामुळे पृष्ठभागाचा खडबडीतपणा कमी होतो, जो प्लाझ्मा प्रक्रियेदरम्यान कणांचा हस्तक्षेप कमी करण्यासाठी आणि सुसंगत वेफर उत्पादन सुनिश्चित करण्यासाठी महत्त्वपूर्ण आहे.

5. अंतिम तपासणी: मानक-आधारित प्रमाणीकरण

प्रत्येक घटकाने कठोर तपासणी उत्तीर्ण करणे आवश्यक आहे:

• मितीय अचूकता (उदा. बाह्य व्यास सहिष्णुता ±0.01 मिमी)
• कोटिंगची जाडी आणि एकसमानता
• पृष्ठभाग खडबडीतपणा
• रासायनिक शुद्धता आणि दोष स्कॅनिंग

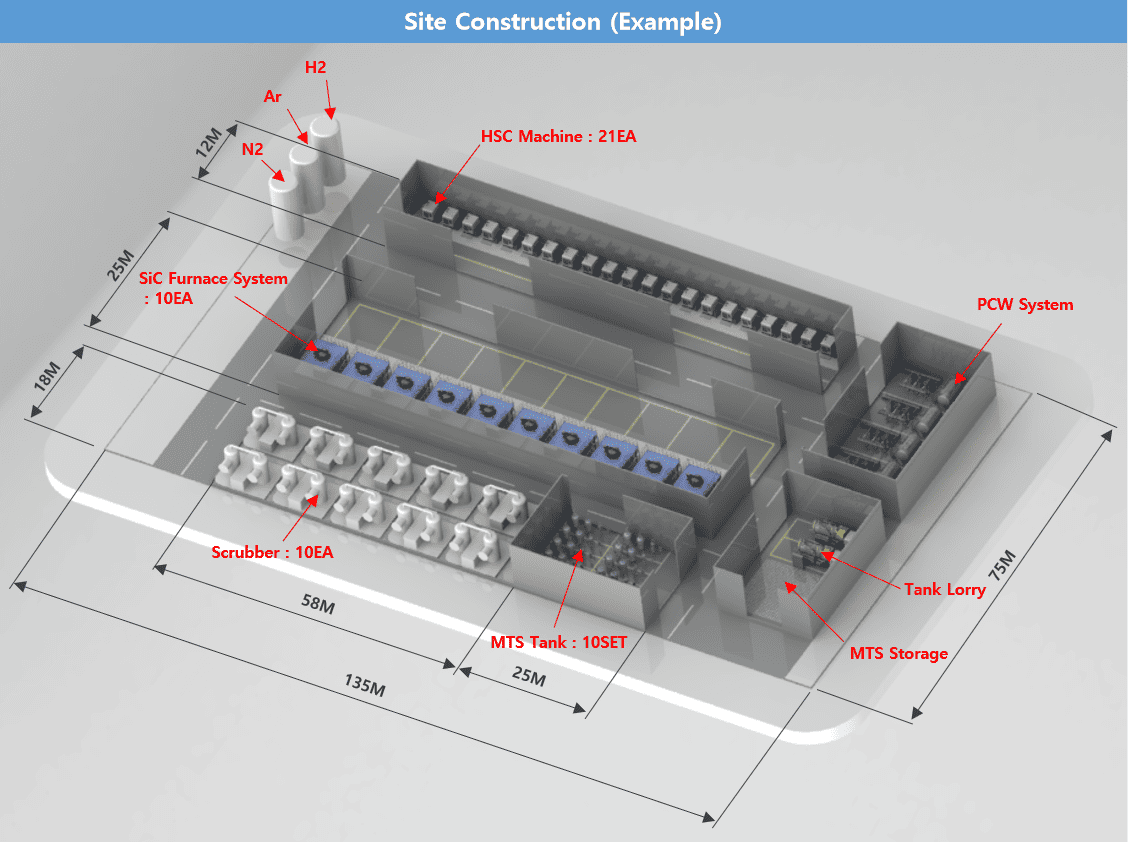

III. इकोसिस्टम: इक्विपमेंट इंटिग्रेशन आणि गॅस सिस्टम्स

1. मुख्य उपकरणे कॉन्फिगरेशन

जागतिक दर्जाची उत्पादन लाइन अत्याधुनिक पायाभूत सुविधांवर अवलंबून असते:

• SiC फर्नेस सिस्टम्स (10 युनिट्स): मोठ्या युनिट्स (7.9m x 6.6m x 9.7m) मल्टी-स्टेशन सिंक्रोनाइझ ऑपरेशन्ससाठी परवानगी देतात.
• गॅस वितरण: MTS टाक्या आणि वितरण प्लॅटफॉर्मचे 10 संच उच्च-शुद्धता प्रवाह स्थिरता सुनिश्चित करतात.
• सपोर्ट सिस्टीम: पर्यावरण सुरक्षेसाठी 10 स्क्रबर्स, PCW कूलिंग सिस्टम आणि 21 HSC (हाय-स्पीड मशीनिंग) युनिट्सचा समावेश आहे.

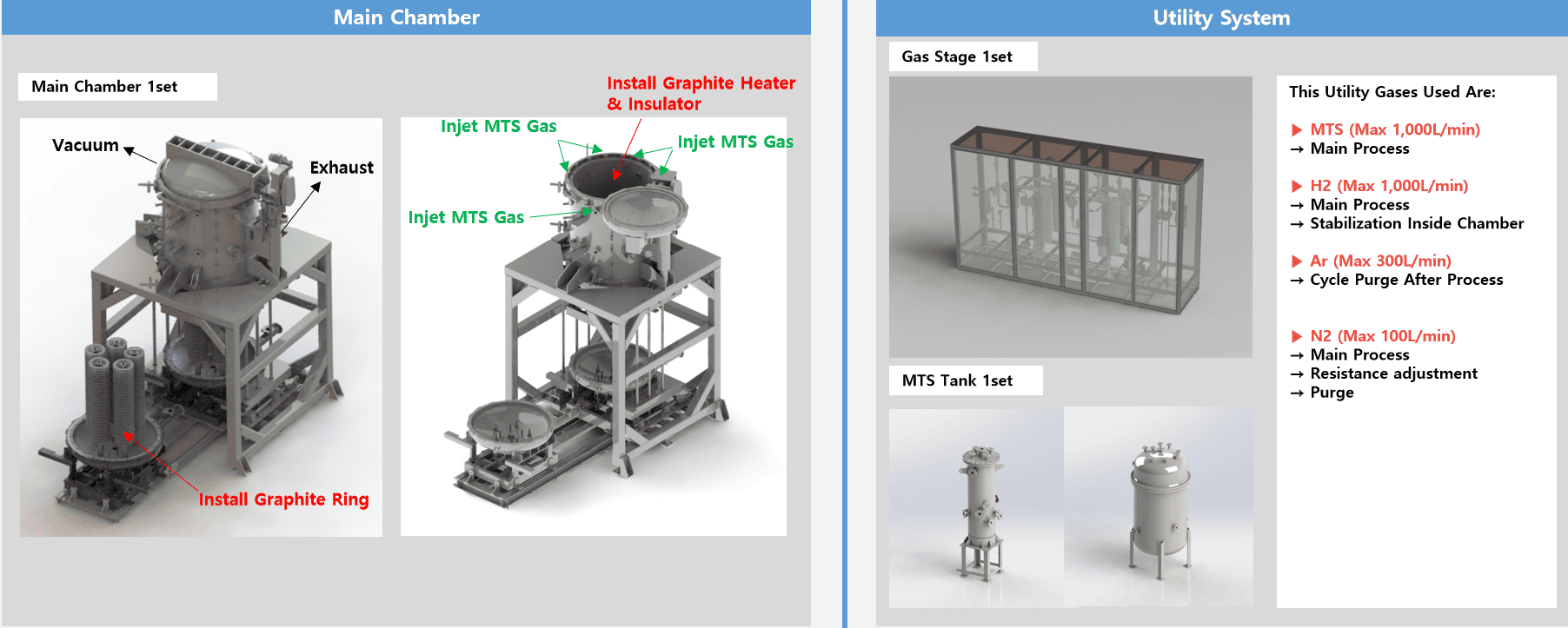

2. कोर गॅस सिस्टम कार्ये

• MTS (अधिकतम 1000 L/min): Si आणि C अणू प्रदान करणारा प्राथमिक निक्षेप स्रोत.
• हायड्रोजन (H₂, कमाल 1000 L/min): भट्टीचे वातावरण स्थिर करते आणि प्रतिक्रियेला मदत करते
• आर्गॉन (Ar, कमाल 300 L/min): प्रक्रियेनंतर साफसफाई आणि शुद्धीकरणासाठी वापरले जाते.
• नायट्रोजन (N₂, कमाल 100 L/min): प्रतिकार समायोजन आणि सिस्टम शुद्धीकरणासाठी वापरले जाते.

निष्कर्ष

एक सॉलिड CVD SiC फोकस रिंग कदाचित "उपभोग्य" असल्याचे दिसून येते, परंतु प्रत्यक्षात ती भौतिक विज्ञान, व्हॅक्यूम तंत्रज्ञान आणि गॅस नियंत्रणाची उत्कृष्ट नमुना आहे. त्याच्या ग्रेफाइट उत्पत्तीपासून ते तयार घटकापर्यंत, प्रत्येक पायरी प्रगत सेमीकंडक्टर नोड्सना समर्थन देण्यासाठी आवश्यक असलेल्या कठोर मानकांचा दाखला आहे.

प्रक्रिया नोड्स कमी होत असल्याने, उच्च-कार्यक्षमता असलेल्या SiC घटकांची मागणी केवळ वाढेल. एक परिपक्व, पद्धतशीर उत्पादन दृष्टीकोन हेच ​​चेंबरमध्ये स्थिरता आणि चिप्सच्या पुढील पिढीसाठी विश्वासार्हता सुनिश्चित करते.
