SiC ग्रोथमधील अदृश्य अडथळे: 7N बल्क सीव्हीडी SiC कच्चा माल पारंपारिक पावडर का बदलत आहे

सिलिकॉन कार्बाइड (SiC) सेमीकंडक्टर्सच्या जगात, बहुतेक स्पॉटलाइट 8-इंच एपिटॅक्सियल रिॲक्टर्स किंवा वेफर पॉलिशिंगच्या गुंतागुंतीवर चमकतात. तथापि, जर आपण पुरवठा शृंखला अगदी सुरुवातीस शोधून काढली तर - भौतिक वाष्प वाहतूक (पीव्हीटी) भट्टीच्या आत - एक मूलभूत "भौतिक क्रांती" शांतपणे होत आहे.

वर्षानुवर्षे, सिंथेसाइज्ड SiC पावडर हे उद्योगाचे वर्कहॉर्स आहे. परंतु उच्च उत्पन्न आणि जाड क्रिस्टल बुल्सची मागणी जवळजवळ वेडसर होत असल्याने, पारंपारिक पावडरच्या भौतिक मर्यादा मोडकळीस येत आहेत. यामुळेच7N बल्क CVD SiC कच्चा मालपरिघातून तांत्रिक चर्चेच्या केंद्रस्थानी गेले आहे.

अतिरिक्त दोन "नऊ" चा अर्थ काय आहे?
सेमीकंडक्टर मटेरियलमध्ये, 5N (99.999%) ते 7N (99.99999%) पर्यंतची झेप कदाचित किरकोळ सांख्यिकीय चिमटा सारखी दिसू शकते, परंतु अणू स्तरावर, हे संपूर्ण गेम-चेंजर आहे.

पारंपारिक पावडर अनेकदा संश्लेषणादरम्यान ओळखल्या जाणाऱ्या धातूच्या अशुद्धतेशी संघर्ष करतात. याउलट, केमिकल व्हेपर डिपॉझिशन (CVD) द्वारे उत्पादित मोठ्या प्रमाणात सामग्री अशुद्धता सांद्रता भाग-प्रति-बिलियन (ppb) स्तरापर्यंत खाली आणू शकते. हाय-प्युरिटी सेमी-इन्सुलेटिंग (HPSI) क्रिस्टल्स वाढणाऱ्यांसाठी, शुद्धतेची ही पातळी केवळ व्हॅनिटी मेट्रिक नाही - ती एक गरज आहे. अल्ट्रा-लो नायट्रोजन (N) सामग्री हा प्राथमिक घटक आहे जो सब्सट्रेट RF अनुप्रयोगांची मागणी करण्यासाठी आवश्यक असलेली उच्च प्रतिरोधकता राखू शकतो की नाही हे ठरवते.

"कार्बन डस्ट" प्रदूषण सोडवणे: क्रिस्टल दोषांसाठी एक भौतिक निराकरण

क्रिस्टल ग्रोथ फर्नेसभोवती वेळ घालवलेल्या कोणालाही माहित आहे की "कार्बन समावेश" हे अंतिम दुःस्वप्न आहे.

स्रोत म्हणून पावडर वापरताना, 2000°C पेक्षा जास्त तापमानामुळे अनेकदा सूक्ष्म कण ग्रेफाइट होतात किंवा कोसळतात. हे छोटे, अनकॉर्ड केलेले "कार्बन डस्ट" कण वायू प्रवाहांद्वारे वाहून नेले जाऊ शकतात आणि थेट क्रिस्टल ग्रोथ इंटरफेसवर उतरतात, ज्यामुळे संपूर्ण वेफर प्रभावीपणे स्क्रॅप करणारे विघटन किंवा समावेश तयार करतात.

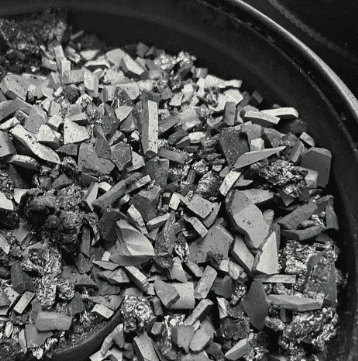

CVD-SiC मोठ्या प्रमाणात सामग्री वेगळ्या पद्धतीने कार्य करते. त्याची घनता जवळजवळ सैद्धांतिक आहे, याचा अर्थ ती वाळूच्या ढिगाऱ्यापेक्षा वितळणाऱ्या बर्फासारखी वागते. ते पृष्ठभागावरून एकसारखेपणाने उदात्त बनते, भौतिकरित्या धूळचा स्त्रोत कापून टाकते. हे "स्वच्छ वाढ" वातावरण मोठ्या-व्यासाच्या 8-इंच क्रिस्टल्सचे उत्पादन पुढे ढकलण्यासाठी आवश्यक पायाभूत स्थिरता प्रदान करते.

गतिशास्त्र: 0.8 मिमी/ता वेग मर्यादा तोडणे

वाढीचा दर दीर्घकाळापासून SiC उत्पादकतेचा "अकिलीस टाच" आहे. पारंपारिक सेटअपमध्ये, दर सामान्यतः 0.3 - 0.8mm/h दरम्यान फिरतात, ज्यामुळे वाढीचे चक्र एक आठवडा किंवा त्याहून अधिक काळ टिकते.

बल्क मटेरियलवर स्विच केल्याने हे दर 1.46mm/h वर का जाऊ शकतात? हे थर्मल फील्डमधील वस्तुमान हस्तांतरण कार्यक्षमतेपर्यंत खाली येते:

1. अनुकूलित पॅकिंग घनता:क्रुसिबलमधील मोठ्या प्रमाणात सामग्रीची रचना अधिक स्थिर आणि अधिक तीव्र तापमान ग्रेडियंट राखण्यास मदत करते. बेसिक थर्मोडायनामिक्स आम्हाला सांगते की मोठा ग्रेडियंट गॅस फेज ट्रान्सपोर्टसाठी एक मजबूत प्रेरक शक्ती प्रदान करतो.

2. स्टोचिओमेट्रिक शिल्लक:वाढीच्या सुरुवातीला "सी-श्रीमंत" आणि शेवटच्या दिशेने "सी-रिच" असण्याची सामान्य डोकेदुखी दूर करून मोठ्या प्रमाणात सामग्री अधिक अंदाजे उदात्त बनते.

ही अंतर्निहित स्थिरता स्फटिकांना स्ट्रक्चरल गुणवत्तेत नेहमीच्या व्यवहाराशिवाय घट्ट आणि जलद वाढू देते.

निष्कर्ष: 8-इंच युगासाठी एक अपरिहार्यता

उद्योग 8-इंच उत्पादनाकडे पूर्णपणे वळत असल्याने, त्रुटीचे मार्जिन नाहीसे झाले आहे. उच्च-शुद्धतेच्या मोठ्या सामग्रीचे संक्रमण आता फक्त "प्रायोगिक अपग्रेड" राहिलेले नाही - उच्च-उत्पादन, उच्च-गुणवत्तेचे परिणाम मिळविणाऱ्या उत्पादकांसाठी ही तार्किक उत्क्रांती आहे.

पावडरपासून मोठ्या प्रमाणात हलवणे हे केवळ आकार बदलण्यापेक्षा जास्त आहे; खालपासून PVT प्रक्रियेची ही मूलभूत पुनर्रचना आहे.
