SiC सबस्ट्रेट्स आणि प्रगत कोटिंग्जसह मायक्रोएलईडी कार्यप्रदर्शन ऑप्टिमाइझ करणे

Q1: MicroLEDs वाढत्या प्रमाणात SiC सब्सट्रेट्सवर अवलंबून का आहेत?

हे मुख्यतः उष्णता आणि संरचनात्मक दोषांविरूद्ध लढा आहे. नीलम हे जुने जाणे होते, सिलिकॉन कार्बाइड (SiC) ताब्यात घेत आहे कारण त्याची थर्मल चालकता फक्त दुसर्या स्तरावर आहे. हे महत्त्वाचे आहे कारण हाय-पॉवर मायक्रोएलईडी ऍप्लिकेशन्समध्ये, तुम्ही जास्त गरम झाल्यामुळे "कार्यक्षमता कमी" करू शकत नाही. पण त्यात मस्त राहण्यापेक्षा बरेच काही आहे. SiC आणि LED लेयर्समधली जाळी जुळणारी जाळी कमालीची घट्ट आहे—सिलिकॉनपेक्षा खूप चांगली. ही अचूकता सुरुवातीपासूनच दोष कमी करते, ज्यामुळे SiC सबस्ट्रेट्स तार्किक, अधिक प्रीमियम असल्यास, प्रत्यक्षात टिकणाऱ्या डिस्प्लेसाठी पाया बनवतात.

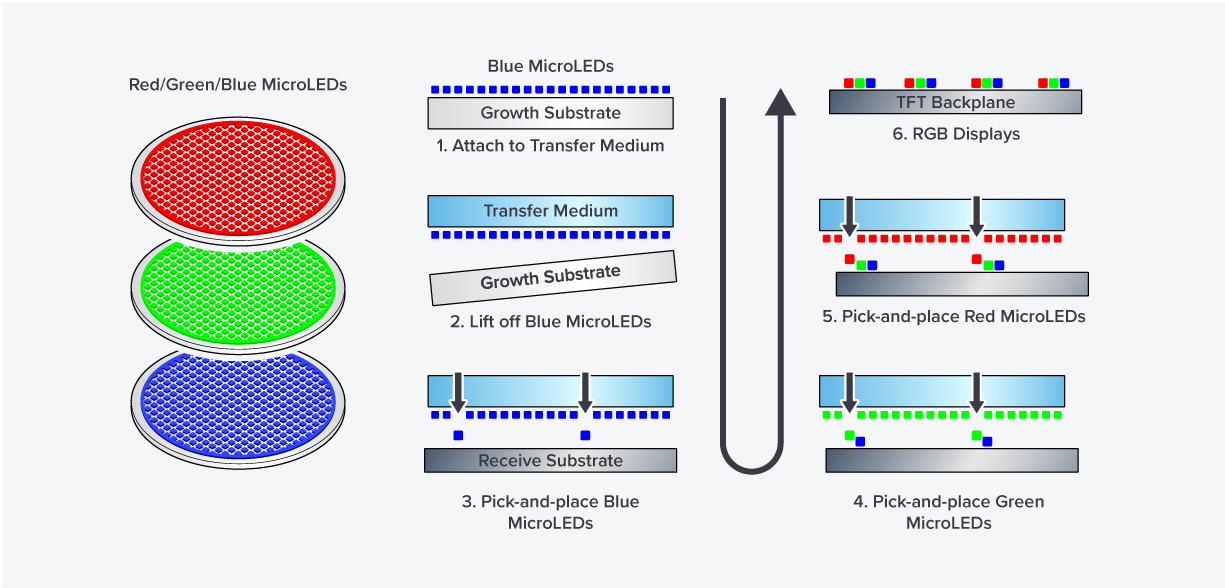

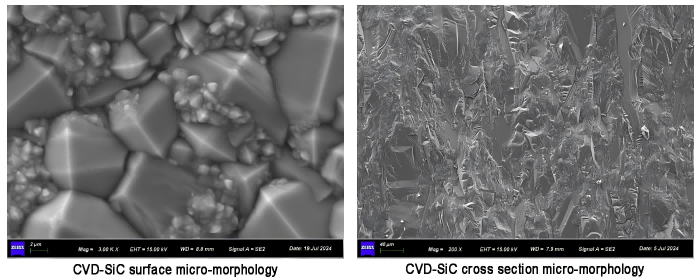

Q2: CVD SiC वि. Sintered SiC: मायक्रोएलईडी उत्पादनासाठी कोणते जिंकते?

दोन्हीकडे त्यांचे स्थान असताना, CVD (केमिकल वाष्प निक्षेप) SiC हे येथे सुवर्ण मानक आहे. का? कारण ते अक्षरशः छिद्र-मुक्त आणि आश्चर्यकारकपणे शुद्ध आहे. सिंटर्ड SiC कठीण आहे, निश्चितच, परंतु ते लहान सूक्ष्म छिद्र नाजूक सेमीकंडक्टर प्रक्रियांचा नाश करू शकतात. जर तुम्ही उच्च-उत्पन्न MOCVD वाढीचे ध्येय ठेवत असाल, तर CVD SiC ची अति-गुळगुळीत, उच्च-शुद्धता पृष्ठभाग गैर-निगोशिएबल आहे.

Q3: MOCVD प्रक्रियेमध्ये TaC कोटिंग्स इतके महत्त्वाचे कशामुळे होतात?

टँटलम कार्बाइडचा (TaC) एक उच्च-तंत्रीय ढाल म्हणून विचार करा. MOCVD वातावरण क्रूर आहे—अत्यंत उष्णता आणि आक्रमक रसायने सर्वसामान्य प्रमाण आहेत. TaC कोटिंग एक खडबडीत अडथळा बनवते जे उपकरणांना गंजणे किंवा कण पाडण्यापासून थांबवते. हे फक्त हार्डवेअर जास्त काळ टिकण्यासाठी नाही; हे वाढीचे वातावरण प्राचीन ठेवण्याबद्दल आहे जेणेकरून LEDs स्वतः निर्दोष असतील.

Q4: MicroLED उपकरणांसाठी कोणते विशिष्ट SiC घटक "मेक किंवा ब्रेक" आहेत?

हेवी लिफ्टर्स हे ससेप्टर्स, रिंग्स आणि वेफर वाहक (किंवा डिस्क) असतात. एपिटॅक्सियल वाढीदरम्यान हे घटक अग्नीच्या ओळीत योग्य असतात. या भागांवर CVD SiC किंवा TaC सह उपचार करून, तुम्ही समान उष्णता वितरण आणि रासायनिक प्रतिकार सुनिश्चित करता. हे भाग अयशस्वी झाल्यास किंवा चढ-उतार झाल्यास, तुमचे डिव्हाइस उत्पन्न कमी होईल.

5. मायक्रोएलईडी उत्पादन दर कमी होण्याची कारणे काय आहेत? सामग्रीचा उत्पन्न दरांवर कसा परिणाम होतो?

प्रामाणिकपणे, कमी उत्पन्न हे मायक्रोएलईडी स्केलिंगसाठी "खोलीत हत्ती" आहे. यापैकी बहुतेक उत्पादन अपयश दोन दोषींवर येतात: प्रचंड थर्मल ताण आणि ते त्रासदायक भटके कण जे वाढीदरम्यान रेंगाळतात. येथेच सामग्रीची निवड गेम-चेंजर बनते. प्रीमियम SiC सब्सट्रेट्समध्ये जाऊन आणि TaC-कोटेड घटक आणून, तुम्ही मुळात दोषांविरुद्ध किल्ला तयार करत आहात. हे साहित्य खडक-घट्ट, अंदाज करण्यायोग्य वातावरण तयार करतात जे वेफर्सना दाबाखाली क्रॅक होण्यापासून किंवा वारिंगपासून वाचवतात. थोडक्यात? चांगल्या सामग्रीचा अर्थ कमी "डड्स" आणि मोठ्या प्रमाणात उत्पादनासाठी अधिक गुळगुळीत मार्ग.

Q6: आपण खरोखर MOCVD मधील कण दूषितपणा दूर करू शकतो?

"एलिमिट" हा एक मजबूत शब्द आहे, परंतु आपण तो नक्कीच कमी करू शकता. मानक घटक वेळोवेळी कण कमी करतात आणि "शेड" करतात. TaC किंवा CVD SiC सारखे कोटिंग्स रासायनिक दृष्ट्या जड, काचेच्या-गुळगुळीत पृष्ठभाग तयार करतात जे फ्लेक होत नाहीत. ही स्वच्छता उच्च-कार्यक्षमता असलेल्या मायक्रोएलईडीला दोषपूर्ण पासून वेगळे करते.

Q7: SiC वि. नीलम वि. सिलिकॉन: एक द्रुत ब्रेकडाउन.

SiC:प्रीमियम निवड. हे प्रो प्रमाणे उष्णता हाताळते आणि जाळीशी उत्तम प्रकारे जुळते, जरी ते उच्च किंमतीच्या बिंदूवर येते.

नीलम:बजेट-अनुकूल अनुभवी. हे मोठ्या प्रमाणावर उपलब्ध आहे परंतु उष्णतेचा अपव्यय आणि उच्च दोष दरांसह संघर्ष करतात.

सिलिकॉन:विद्यमान इलेक्ट्रॉनिक्ससह एकत्रित होण्यासाठी उत्तम, परंतु थर्मल जुळत नसल्यामुळे अनेकदा स्तर क्रॅक होतात किंवा खराब कार्यप्रदर्शन होते.

Q8: मायक्रोएलईडी थर्ड-जेन सेमीकंडक्टरच्या भविष्यात कसे बसतात?
MicroLEDs हे GaN आणि SiC सारख्या तिसऱ्या पिढीच्या साहित्यासाठी "किलर ॲप" आहेत. आम्ही वेडे ब्राइटनेस आणि अल्ट्रा-कमी वीज वापराद्वारे परिभाषित केलेल्या भविष्याकडे पाहत आहोत. AR/VR ग्लासेसची पुढची पिढी असो किंवा उच्च-कॉन्ट्रास्ट ऑटोमोटिव्ह डिस्प्ले असो, SiC सबस्ट्रेट्स आणि संरक्षणात्मक कोटिंग्जमधील समन्वय हा उद्योगाच्या विश्वासार्हतेचा कणा असेल.
