ग्रेफाइटवर CVD सिलिकॉन कार्बाइड कोटिंग कसे जमा केले जाते?

A CVD सिलिकॉन कार्बाइड (SiC) कोटिंगरासायनिक वाष्प निक्षेपण अणुभट्टीच्या आत नियंत्रित पूर्ववर्ती वायूंमध्ये गरम झालेल्या ग्रेफाइट घटकाचा पर्दाफाश करून तयार होतो. प्रतिक्रियाशील प्रजाती ग्रेफाइटच्या पृष्ठभागावर पोहोचतात, जिथे SiC न्यूक्लीएट होते आणि घनदाट पॉलीक्रिस्टलाइन थरात वाढते. सेमीकंडक्टर ससेप्टर्स आणि वेफर वाहकांसाठी, यशस्वी निक्षेप ग्रेफाइट शुद्धता, पृष्ठभागाची तयारी, तापमान, दाब, वायू रसायनशास्त्र, वस्तुमान हस्तांतरण, भूमिती आणि थर्मल-विस्तार सुसंगतता यावर अवलंबून असते.

केवळ ग्रेफाइटचे "कव्हर" करणे हे उद्दिष्ट नाही, तर नियंत्रित जाडी, खडबडीतपणा, स्टोचिओमेट्री आणि इंटरफेस अखंडतेसह उच्च-शुद्धता प्रक्रिया पृष्ठभाग तयार करणे आहे.

1. ग्रेफाइट सब्सट्रेटपासून सीव्हीडी-रेडी पृष्ठभागापर्यंत

प्रक्रिया सब्सट्रेट निवड, मशीनिंग आणि शुद्धीकरणाने सुरू होते.उच्च-शुद्धता आयसोस्टॅटिक ग्रेफाइटसामान्यतः वापरले जाते कारण ते यंत्रक्षमता, थर्मल स्थिरता आणि तुलनेने एकसमान मायक्रोस्ट्रक्चर एकत्र करते.

मुख्य सब्सट्रेट घटकांमध्ये शुद्धता, घनता, सच्छिद्रता, धान्य रचना आणि थर्मल विस्ताराचे गुणांक (CTE) यांचा समावेश होतो. ससेप्टर्स आणि वेफर वाहकांसाठी, मशीनिंग अचूकता तितकीच महत्त्वाची आहे कारण खिशाची खोली, सपाटपणा, काठाची भूमिती आणि भिंतीची जाडी गॅस प्रवाह आणि अंतिम थर्मल वर्तनावर परिणाम करू शकते.

एक सरलीकृत क्रम आहे:

ग्रेफाइट निवड → अचूक मशीनिंग → शुद्धीकरण → पृष्ठभाग तयार करणे → सीव्हीडी जमा करणे → तपासणी

डिपॉझिशन करण्यापूर्वी, पृष्ठभाग स्वच्छ आणि न्यूक्लिएशनसाठी योग्य असणे आवश्यक आहे. दूषित होणे, सैल कण किंवा स्थानिक पृष्ठभागाचे नुकसान लवकर SiC वाढीस अडथळा आणू शकते आणि नंतर कमकुवत प्रदेश, पिनहोल किंवा एकसमान नसलेले क्षेत्र बनू शकतात. त्यामुळे सब्सट्रेट तयार करणे आणि कोटिंग जमा करणे ही एकात्मिक प्रक्रिया मानली पाहिजे.

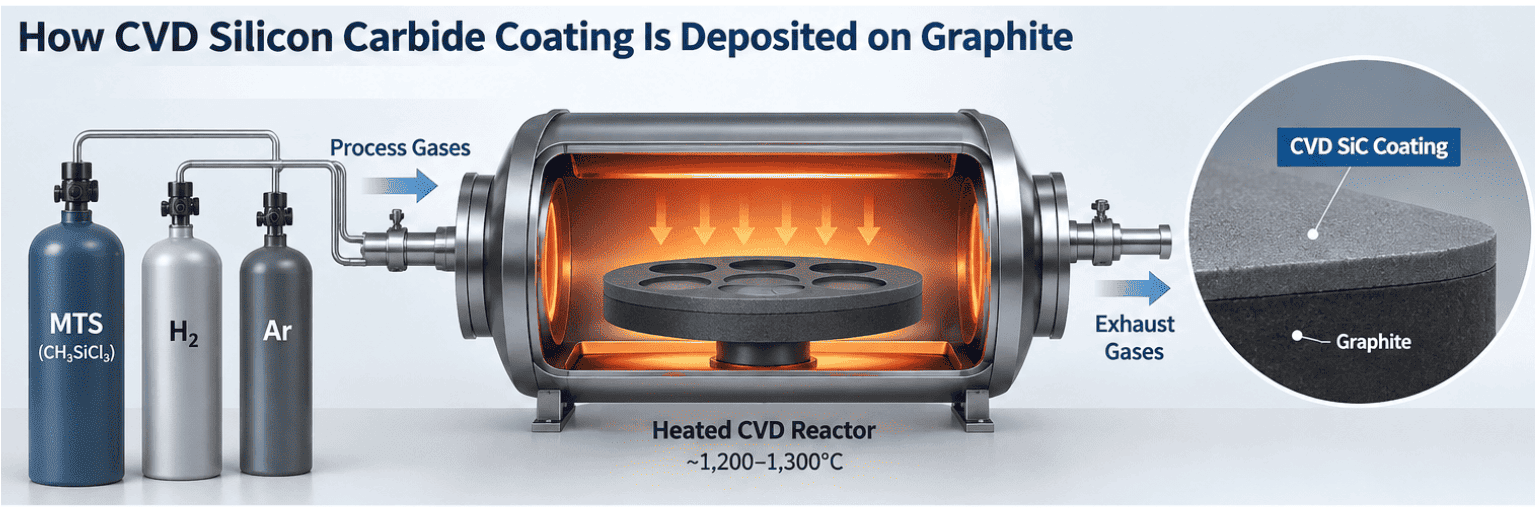

2. सीव्हीडी अणुभट्टीमध्ये SiC कसे तयार होते

व्यापकपणे अभ्यासलेला मार्ग वापरतोमेथिल्ट्रिक्लोरोसिलेन (MTS, CH3SiCl3)एकल-स्रोत सिलिकॉन-आणि-कार्बन पूर्ववर्ती म्हणून, हायड्रोजनसह आणि अनेकदा गॅस प्रणालीमध्ये आर्गॉन. उच्च तापमानात, एमटीएस गॅस-फेज आणि पृष्ठभागाच्या प्रतिक्रियांद्वारे विघटित होते. प्रतिक्रियाशील प्रजाती सीमा स्तरातून वाहून नेल्या जातात, गरम ग्रेफाइट पृष्ठभागावर शोषून घेतात, प्रतिक्रिया देतात आणि घन SiC तयार करतात तर अस्थिर उप-उत्पादने काढून टाकली जातात.

डिपॉझिशन क्रम खालीलप्रमाणे सरलीकृत केला जाऊ शकतो:

प्रिकर्सर डिलिव्हरी → गॅस ट्रान्सपोर्ट → बाउंडरी-लेयर डिफ्यूजन → पृष्ठभाग शोषण → न्यूक्लिएशन → धान्य वाढ

ग्रेफाइटवर व्यावसायिक CVD SiC डिपॉझिशन साधारणपणे वर केले जाते1,200°C; SGL कार्बन ची ठराविक श्रेणी नोंदवते1,200–1,300°Cत्याच्या प्रक्रियेसाठी.

एक 2026वैज्ञानिक अहवालMTS-H2 प्रणाली वापरून अभ्यास केला1,100–1,350°Cआणि जवळ एक संक्रमण ओळखले1,180°Cमजबूत पृष्ठभाग-प्रतिक्रिया नियंत्रण आणि एक व्यवस्था ज्यामध्ये वाहतूक आणि प्रसार वाढत्या प्रमाणात महत्त्वाचा बनतो.

कमी तपमानावर, पृष्ठभाग-प्रतिक्रिया गतिज निक्षेप मर्यादित करू शकतात. जसजसे तापमान वाढते तसतसे पूर्ववर्ती विघटन वेगवान होते. एकदा पृष्ठभागाच्या प्रतिक्रिया पुरेशा प्रमाणात वेगवान झाल्या की, प्रतिक्रियाशील प्रजातींचे वायू सीमा स्तराद्वारे वाहतूक करणे अधिक महत्त्वाचे बनते.

कॉम्प्लेक्स ससेप्टर्ससाठी, कोटिंग एकसमानता देखील आहेद्रव-गतिशीलता समस्या.

3. वाढ, जाडी आणि एकसमानता काय नियंत्रित करते?

CVD SiC गुणवत्ता एका "सर्वोत्तम" तापमानाने नव्हे तर अनेक जोडलेल्या व्हेरिएबल्सद्वारे निर्धारित केली जाते.

तापमान मॉर्फोलॉजीवर जोरदार परिणाम करते. 2026 अभ्यासात, डिपॉझिशन जवळ1,200°Cचाचणी केलेल्या परिस्थितीत दाट, सु-परिभाषित β-SiC धान्य तयार केले, तर जास्त तापमानामुळे खडबडीत संरचनांना चालना मिळाली.

गॅस रचना तितकेच महत्वाचे आहे. MTS-H2 प्रणालीमध्ये, हायड्रोजन-ते-MTS गुणोत्तर कार्बन- आणि सिलिकॉन-युक्त प्रतिक्रिया मार्ग बदलते. उद्धृत अभ्यासाने जवळ-स्टोइचिओमेट्रिक Si/C प्राप्त केलेH2/MTS मोलर रेशो सुमारे 10त्याच्या परिस्थितीत; याला सार्वत्रिक औद्योगिक रेसिपी म्हणून नव्हे तर संशोधनाचे उदाहरण मानले पाहिजे.

प्रतिक्रियाशील प्रजाती जटिल वैशिष्ट्यांपर्यंत कशी पोहोचतात यावर दबाव आणि वायूचा वेग प्रभाव पडतो. तीक्ष्ण कोपरे, खोल खिसे, खोबणी आणि ढाल केलेले पृष्ठभाग भिन्न स्थानिक सीमा-स्तर परिस्थिती विकसित करू शकतात, म्हणून फ्लॅट कूपनवरील कोटिंग युनिफॉर्म मल्टी-पॉकेट ससेप्टरवर नॉन-युनिफॉर्म होऊ शकतो.

यामुळेचCFD आणि अणुभट्टी-प्रवाह ऑप्टिमायझेशनजटिल अर्धसंवाहक भागांसाठी उपयुक्त आहेत.

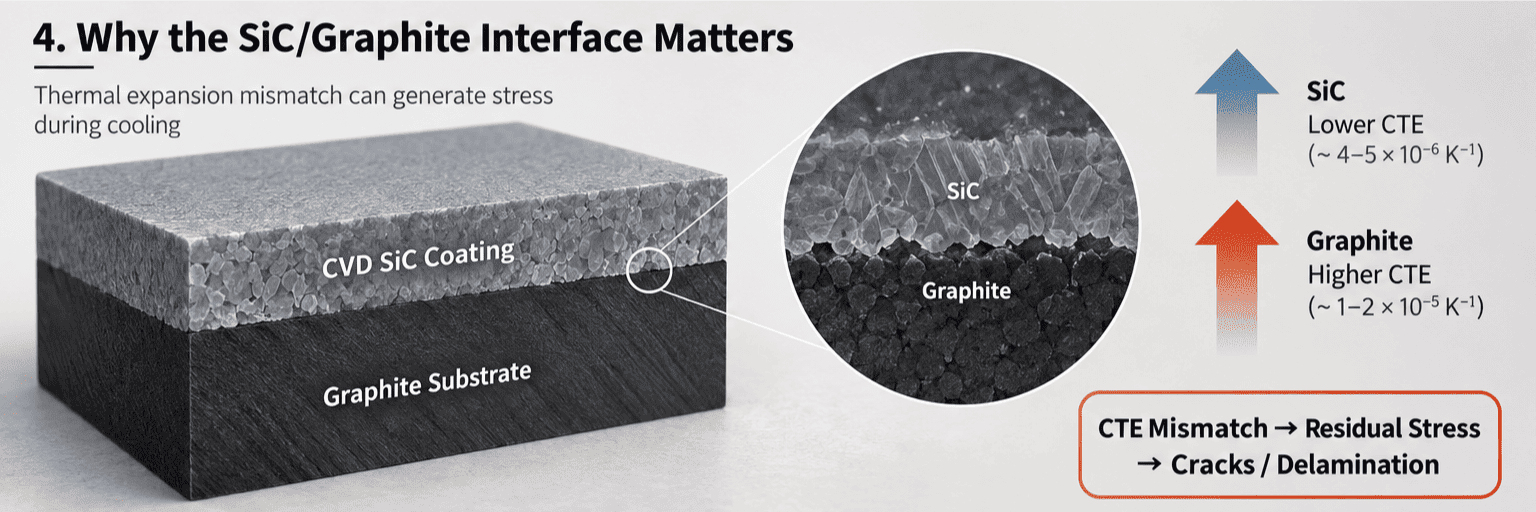

4. SiC/Graphite इंटरफेस का महत्त्वाचा आहे

SiC/ग्रेफाइट इंटरफेस कोटिंगच्या आयुष्यभरासाठी एक प्रमुख निर्धारक आहे.

SiC उच्च तापमानात जमा केले जाते आणि नंतर घटकाला एपिटॅक्सी किंवा MOCVD दरम्यान वारंवार गरम आणि थंड होण्याचा अनुभव येतो. ग्रेफाइट आणि SiC समान रीतीने विस्तारत नसल्यामुळे, थंड आणि सायकलिंग दरम्यान थर्मल स्ट्रेन विकसित होतो.

एक सरलीकृत अपयश मार्ग आहे:

CTE जुळत नाही + अवशिष्ट ताण → मायक्रोक्रॅक → डिलेमिनेशन → कण / एक्सपोज्ड ग्रेफाइट

चांगल्या कोटिंग डिझाइनसाठी योग्य थर्मल-विस्तार वर्तन, नियंत्रित पृष्ठभागाची स्थिती आणि अतिरिक्त ताण टाळणारी डिपॉझिशन प्रक्रिया असलेली ग्रेफाइट ग्रेड आवश्यक आहे.

एक 2026सिरॅमिक्स आंतरराष्ट्रीयग्रेफाइटवर CVD SiC चे परीक्षण करणाऱ्या अभ्यासात असेही दिसून आले आहे की डिपॉझिशन तापमान कोटिंग मायक्रोस्ट्रक्चर आणि इंटरफेसियल आसंजन प्रभावित करते.

जाडी देखील महत्त्वाची आहे. एक जाड थर संरक्षणात्मक अडथळा वाढवू शकतो, परंतु तो घटक परिमाणे देखील बदलू शकतो आणि संचित ताण वाढवू शकतो. अर्धसंवाहक भागांसाठी, कोटिंगची जाडी भूमिती, सपाटपणा, पृष्ठभागाची समाप्ती आणि अपेक्षित थर्मल चक्रांसह एकत्रितपणे विचारात घेणे आवश्यक आहे.

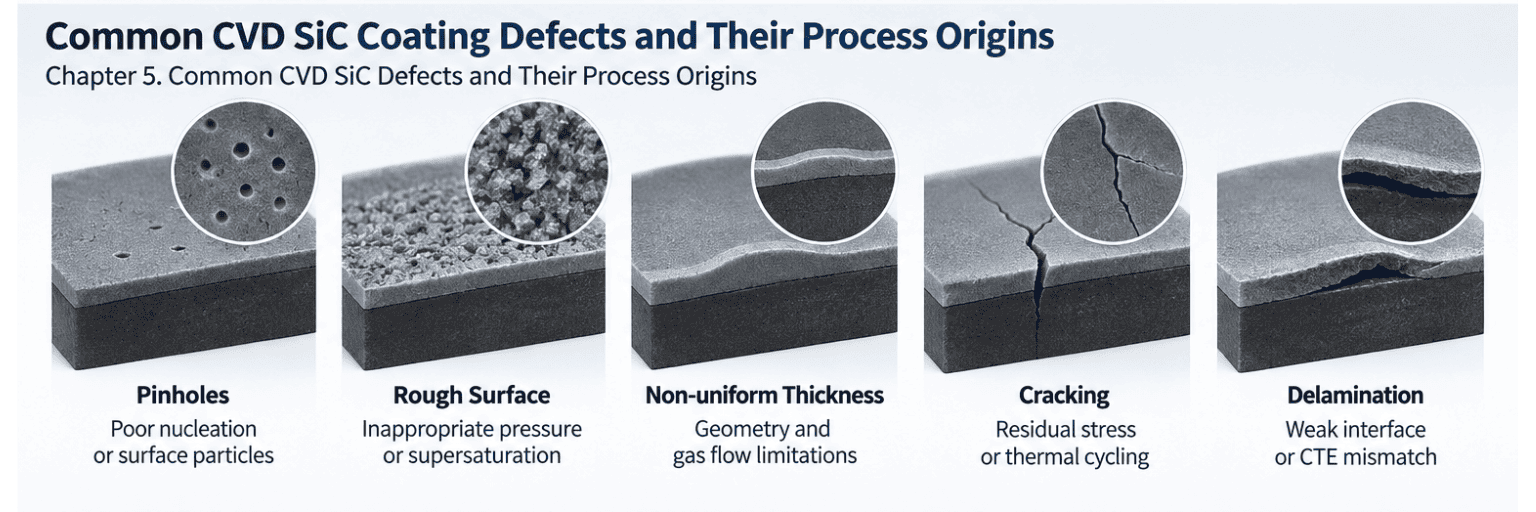

5. सामान्य CVD SiC दोष आणि त्यांची प्रक्रिया मूळ

दृश्यमान लक्षणांना त्याच्या वाढीच्या यंत्रणेशी जोडून कोटिंग दोष चांगल्या प्रकारे समजले जातात.

पायऱ्या, कोपरे, आंधळे भाग आणि वेफर पॉकेट्स गॅस प्रवाहात अडथळा आणू शकतात. संरक्षित प्रदेशात पोहोचण्यापूर्वी प्रतिक्रियाशील प्रजाती नष्ट झाल्यास, स्थानिक जमा होण्याचे प्रमाण कमी होऊ शकते. याउलट, स्थानिक पातळीवर उच्च अतिसंपृक्तता उग्र किंवा दोष-प्रवण वाढीस प्रोत्साहन देऊ शकते.

उद्देश सर्वोच्च जमा दर नाही. सेमीकंडक्टर कोटिंगमध्ये संतुलन आवश्यक आहेघनता, शुद्धता, स्टोचिओमेट्री, पृष्ठभाग खडबडीतपणा, जाडी एकरूपता आणि इंटरफेस अखंडता.

मल्टी-पॉकेट MOCVD वाहक आणि एपिटॅक्सी ससेप्टर्ससाठी हे विशेषतः महत्वाचे आहे, जेथे एकाच घटकामध्ये भिन्न स्थानिक प्रवाह परिस्थिती अस्तित्वात असू शकते.

6. सीव्हीडी कोटिंगपासून सेमीकंडक्टर-ग्रेड घटकापर्यंत

डिपॉझिशननंतर, कोटिंगचे मूल्यांकन एका वेगळ्या सामग्रीच्या रूपात न करता तयार घटकाचा भाग म्हणून केले पाहिजे.

अर्जावर अवलंबून, पात्रतेमध्ये हे समाविष्ट असू शकते:

l Dआकारमानात्मक तपासणी आणि सपाटपणा;

l Coating जाडी आणि जाडी एकसारखेपणा;

l Sपृष्ठभाग खडबडीतपणा;

l Mक्रॅक, पिनहोल्स किंवा असामान्य दाण्यांसाठी आयक्रोस्कोपी;

l Pहॅस किंवा मायक्रोस्ट्रक्चर विश्लेषण;

l Pमूत्र पडताळणी;

l Traceability आणि तपासणी दस्तऐवजीकरण.

एपिटॅक्सी आणि एमओसीव्हीडीसाठी, कोटिंग वास्तविक प्रक्रियेच्या वातावरणात टिकून राहणे आवश्यक आहे. डिपॉझिशननंतर लगेच स्वीकार्य दिसणारे कोटिंग वारंवार थर्मल सायकल, आक्रमक साफसफाईची रसायनशास्त्र किंवा स्थानिकीकृत अणुभट्टीच्या परिस्थितीत खराब होऊ शकते.

म्हणून अभियांत्रिकी साखळीचा सारांश खालीलप्रमाणे असू शकतो:

सीव्हीडी रेसिपी → कोटिंग स्ट्रक्चर → इंटरफेस गुणवत्ता → घटक भूमिती → थर्मल / केमिकल स्थिरता → वेफर प्रक्रिया कार्यप्रदर्शन

हे संबंध स्पष्ट करते की CVD SiC कोटिंग वापरून का निर्दिष्ट केले जावेकेवळ नाममात्र कोटिंग जाडीपेक्षा कार्यप्रदर्शन-संबंधित पॅरामीटर्स.

ससेप्टर किंवा वेफर कॅरियरसाठी, कोटिंगच्या गुणवत्तेला शेवटी ग्रेफाइट गुणवत्ता, अचूक मशीनिंग आणि घटक भूमितीसह स्थिर थर्मल वर्तन, कमी प्रदूषण आणि पुनरावृत्ती करण्यायोग्य सेमीकंडक्टर प्रक्रियेस समर्थन देण्यासाठी एकत्रितपणे कार्य करावे लागेल.

FAQ / RFQ

1. ग्रेफाइटवरील CVD SiC कोटिंगसाठी सामान्यतः कोणता पूर्ववर्ती वापरला जातो?
Methyltrichlorosilane (MTS) चा मोठ्या प्रमाणावर अभ्यास केला जातो कारण त्यात सिलिकॉन आणि कार्बन दोन्ही असतात. वास्तविक उत्पादन रसायनशास्त्र आणि डिपॉझिशन पाककृती निर्माता, अणुभट्टी आणि अनुप्रयोगानुसार बदलतात.

2. ग्रेफाइटवर CVD SiC जमा करण्यासाठी कोणते तापमान वापरले जाते?
व्यावसायिक आणि संशोधन प्रक्रिया सामान्यतः 1,200°C च्या वर चालतात, परंतु इष्टतम तापमान अणुभट्टीची रचना, दाब, पूर्ववर्ती रसायनशास्त्र, ग्रेफाइट ग्रेड आणि आवश्यक कोटिंग संरचना यावर अवलंबून असते.

3. SiC कोटिंगच्या जाडीची एकसमानता काय नियंत्रित करते?
वायू प्रवाह, दाब, घटक भूमिती, जमा होण्याची वेळ, तापमान वितरण आणि पूर्ववर्ती वाहतूक सर्व बाबी. खोल खिसे, कोपरे आणि संरक्षित पृष्ठभाग स्थानिक वस्तुमान-हस्तांतरण परिस्थितीसाठी विशेषतः संवेदनशील असतात.

4. CVD SiC कोटिंग क्रॅक किंवा डीलॅमिनेट का होऊ शकते?
ठराविक योगदानकर्त्यांमध्ये अवशिष्ट ताण, ग्रेफाइट/SiC CTE जुळत नाही, इंटरफेसची अपुरी तयारी, कोटिंग मायक्रोस्ट्रक्चरल दोष आणि वारंवार थर्मल सायकलिंग यांचा समावेश होतो.

5. CVD SiC कोटिंग RFQ साठी कोणती माहिती पुरवावी?
2D रेखांकन किंवा 3D मॉडेल, घटक कार्य, अणुभट्टी मॉडेल, प्रक्रिया परिस्थिती, ग्रेफाइट आवश्यकता, कोटिंग जाडी, पृष्ठभाग खडबडीतपणा, मितीय सहनशीलता, तपासणी आवश्यकता आणि आवश्यक प्रमाण प्रदान करा.

संदर्भ

1. SGL कार्बन.SIGRAFINE® SiC कोटिंग - आयसोस्टॅटिक ग्रेफाइट, कोटिंग तापमान आणि थर्मल-विस्तार जुळणीवर CVD SiC डिपॉझिशन.

2. Huo, Y. et al.ग्रेफाइट सब्सट्रेट्सवरील CVD-SiC कोटिंग्जमधील प्रक्रिया-संरचना-मालमत्ता सहसंबंधाचा अभ्यास. वैज्ञानिक अहवाल, खंड. 16, कलम 4150, 2026.

3. मा, प्र. इ.ग्रेफाइट सब्सट्रेट्सवर CVD-SiC कोटिंग्जचे इंटरफेसियल आसंजन: मायक्रोस्ट्रक्चर आणि यांत्रिक गुणधर्मांमध्ये तापमानाची भूमिका. सिरॅमिक्स आंतरराष्ट्रीय, खंड. ५२, २०२६.

4. झू, डी., हिंग, पी., ब्राऊन, पी., सहाय, वाई.रासायनिक वाफ साचून ग्रेफाइटवर उगवलेल्या सिलिकॉन कार्बाइड कोटिंग्जचे वैशिष्ट्य. जर्नल ऑफ मटेरियल प्रोसेसिंग टेक्नॉलॉजी, खंड. 48, 1995.
