सिलिकॉन कार्बाइड (SiC) कोटिंग म्हणजे काय? गुणधर्म, CVD प्रक्रिया आणि अनुप्रयोग

तपशील सारांश

A सिलिकॉन कार्बाइड कोटिंग (SiC कोटिंग)रासायनिक प्रतिरोधक आणि थर्मलली स्थिर प्रक्रिया इंटरफेस तयार करण्यासाठी घटक पृष्ठभागावर, सामान्यतः उच्च-शुद्धता ग्रेफाइटवर जमा केलेला एक दाट SiC थर आहे. सेमीकंडक्टर उपकरणांमध्ये, कोटिंग सामान्यतः द्वारे उत्पादित केली जातेरासायनिक वाफ जमा करणे (CVD).

त्याची कार्यक्षमता एकत्रित प्रणाली पासून येतेग्रेफाइट सब्सट्रेट, CVD SiC स्तर, घटक भूमिती आणि अणुभट्टी वातावरण.

1. सिलिकॉन कार्बाइड कोटिंग म्हणजे काय?

सेमीकंडक्टर हॉट-झोन भागांसाठी ग्रेफाइटचा मोठ्या प्रमाणावर वापर केला जातो कारण तो मशीन करण्यायोग्य आणि थर्मलली स्थिर असतो. तथापि, बेअर ग्रेफाइट प्रक्रिया वायूंवर प्रतिक्रिया देऊ शकतात, ऑक्सिडाइझ करू शकतात, अशुद्धता सोडू शकतात किंवा पृष्ठभाग खराब होत असताना कण तयार करू शकतात.

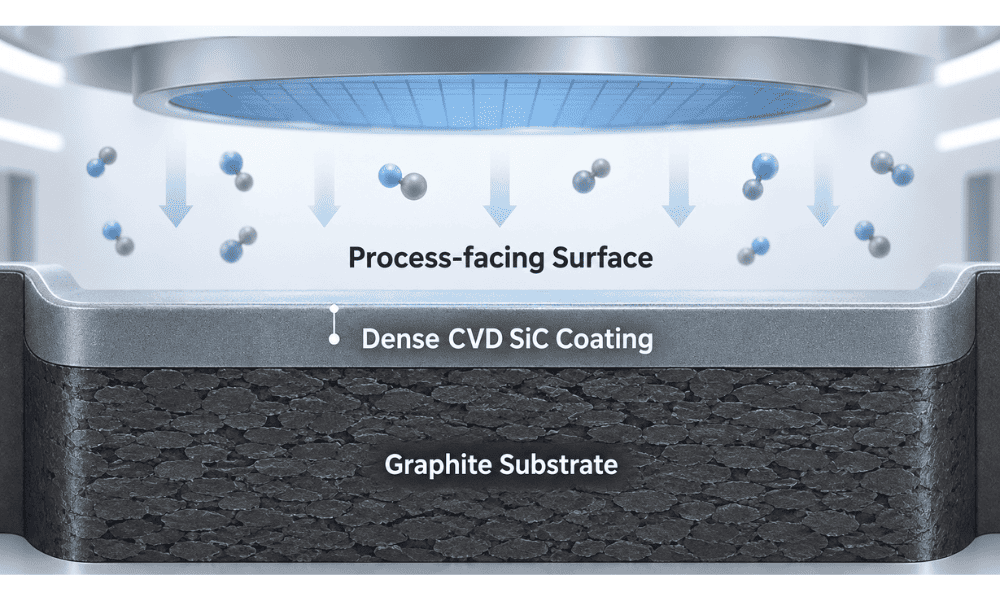

CVD SiC त्या पृष्ठभागाची स्थिती बदलते. सिलिकॉन कार्बाइड मशिन केलेल्या ग्रेफाइट बॉडीवर दाट पॉलीक्रिस्टलाइन थर म्हणून जमा केले जाते, ज्यामुळे ग्रेफाइट आणि प्रक्रिया वातावरणात अडथळा निर्माण होतो.

प्रक्रिया गॅस / वेफर → दाट CVD SiC पृष्ठभाग → SiC/ग्रेफाइट इंटरफेस → उच्च-शुद्धता ग्रेफाइट बॉडी

ग्रेफाइट स्ट्रक्चरल बॉडी, थर्मल मास आणि मशीनिबिलिटी पुरवतो; SiC प्रक्रियेला तोंड देणारी पृष्ठभाग प्रदान करते. इंटरफेस डिपॉझिशन, कूलिंग आणि पुनरावृत्ती अणुभट्टी चक्र टिकून राहणे आवश्यक आहे.

SGL कार्बन व्यावसायिक SiC कोटिंग्जचे वर्णन दाट, परिधान- आणि गंज-प्रतिरोधक CVD स्तर आयसोस्टॅटिक ग्रेफाइटवर जमा केलेले आहे, ज्यामध्ये सेमीकंडक्टर क्रिस्टल ग्रोथ, सिलिकॉन/SiC एपिटॅक्सी आणिMOCVD.

म्हणूनच सेमीकंडक्टर-ग्रेड SiC-कोटेड भागांचे मूल्यांकन केले पाहिजेअभियांत्रिकी सामग्री प्रणाली, फक्त "लेपसह ग्रेफाइट" असे न करता.

CVD SiC कोटिंग वि सॉलिड SiC

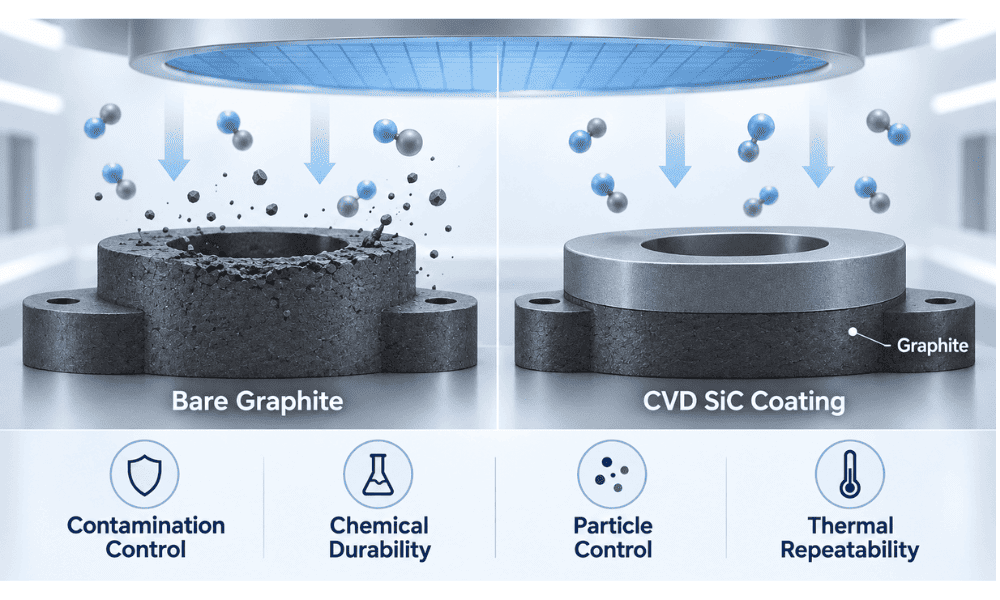

2. सेमीकंडक्टर उपकरणांमध्ये ग्रेफाइटला SiC सह का लेपित केले जाते?

ग्रेफाइटचे उत्पादन आणि थर्मल फायद्यांची जोडणी करून अर्धसंवाहक परिस्थितीची मागणी करण्यासाठी योग्य असलेल्या पृष्ठभागासह हा उद्देश आहे.

ग्रेफाइट ससेप्टर किंवा वेफर वाहक घट्ट सहनशीलता आणि जटिल पॉकेट्समध्ये मशीन केले जाऊ शकतात. CVD SiC नंतर प्रक्रिया वायू आणि साफसफाईच्या संपर्कात असलेल्या पृष्ठभागाचे संरक्षण करते. हे संयोजन चार प्रमुख समस्यांना संबोधित करते.

प्रदूषण नियंत्रण.दाट, उच्च-शुद्धता पृष्ठभाग वेफर वातावरणापासून अंतर्निहित ग्रेफाइट वेगळे करण्यास मदत करते.

रासायनिक टिकाऊपणा.Epitaxy आणि MOCVD आक्रमक पूर्ववर्ती आणि स्वच्छता रसायनशास्त्र वापरतात; उघड झालेल्या ग्रेफाइटच्या तुलनेत SiC प्रतिकारशक्ती सुधारते.

कण नियंत्रण.क्रॅक, सोलणे किंवा पृष्ठभाग खराब होणे हे कणांचे स्रोत बनू शकतात, त्यामुळे कोटिंगची अखंडता थेट स्वच्छतेच्या प्रक्रियेसाठी महत्त्वाची असते.

थर्मल पुनरावृत्तीक्षमता.ससेप्टर्स आणि वाहक अणुभट्टी थर्मल फील्डचा भाग आहेत. त्यांची भूमिती आणि पृष्ठभागाची स्थिती स्थिर राहणे आवश्यक आहे जेणेकरून वेफरचे तापमान पुनरावृत्ती करण्यायोग्य राहील.

मर्सेन उच्च तापमान, उच्च व्हॅक्यूम, आक्रमक वायू पूर्ववर्ती, दूषिततेचे नियंत्रण आणि ऍसिड साफ करण्यासाठी प्रतिकार या एपिटॅक्सी आणि एमओसीव्हीडीमध्ये वापरल्या जाणाऱ्या ग्रेफाइट उपकरणांसाठी प्रमुख ऑपरेटिंग आवश्यकता म्हणून ओळखतो. हे ग्रेफाइट/SiC CTE सुसंगतता देखील कोटिंग अखंडतेसाठी महत्त्वपूर्ण म्हणून हायलाइट करते.

हे स्पष्ट करते की कोटिंगच्या गुणवत्तेपासून वेगळे केले जाऊ शकत नाहीग्रेफाइट गुणवत्ता, मितीय अचूकता किंवा अणुभट्टी परिस्थिती. विकृत किंवा खराब डिझाइन केलेल्या घटकावरील रासायनिकदृष्ट्या उत्कृष्ट SiC स्तर अद्याप खराब प्रक्रिया कार्यप्रदर्शन देऊ शकते.

3. सीव्हीडी सिलिकॉन कार्बाइड कोटिंग कशी तयार केली जाते?

एक सामान्य उत्पादन साखळी आहे:

ग्रेफाइट निवड → अचूक मशीनिंग → शुद्धीकरण → पृष्ठभागाची तयारी → CVD SiC डिपॉझिशन → तपासणी

शुद्धता, मायक्रोस्ट्रक्चर आणि थर्मल वर्तनासाठी ग्रेफाइट निवडले जाते, नंतर कोटिंग करण्यापूर्वी मशीन केले जाते कारण सपाटपणा, खिशाची खोली आणि किनारी भूमिती अंतिम परिमाणे आणि कोटिंग एकसमानतेवर परिणाम करतात.

CVD दरम्यान, वायू पूर्ववर्ती उच्च-तापमान अणुभट्टीमध्ये प्रवेश करतात. प्रतिक्रियाशील प्रजाती ग्रेफाइटच्या पृष्ठभागावर पोहोचतात, जेथे SiC न्यूक्लीएट होतात आणि सतत थरात वाढतात.

SGL कार्बन सार्वजनिकपणे साधारण SiC जमा तापमानाचा अहवाल देतो1,200–1,300°Cत्याच्या व्यावसायिक कोटिंग प्रक्रियेसाठी. हे एका कोटिंग सिस्टमसाठी β-SiC, किंवा क्यूबिक 3C-SiC, अहवाल देते.

CVD-SiC-कोटेड ग्रेफाइट ससेप्टर्सवरील अलीकडील संशोधन पुढे असे दर्शविते की कोटिंगची रचना प्रक्रिया परिस्थितीवर पूर्णपणे अवलंबून असते.

एक 2026वैज्ञानिक अहवालपासून अभ्यास तपास पदच्युती1,100 ते 1,350° से, दाब आणि H₂/MTS गुणोत्तरातील बदलांसह. संशोधकांनी कोटिंग मॉर्फोलॉजी, खडबडीतपणा, स्टोइचियोमेट्री आणि कडकपणा यामधील महत्त्वपूर्ण बदल पाहिले, त्यांच्यातील संबंध प्रदर्शित केले:

CVD पॅरामीटर्स → SiC मायक्रोस्ट्रक्चर → कोटिंग गुणधर्म → घटक कार्यप्रदर्शन.

अभियांत्रिकीचा महत्त्वाचा धडा तो आहे“CVD SiC” ही एक निश्चित सामग्री नाही.

एक विनिर्देश जसे की:

"100 μm SiC कोटिंग"

फक्त जाडीचे वर्णन करते.

हे पूर्णपणे परिभाषित करत नाही:

l शुद्धता

l सच्छिद्रता;

l धान्य रचना;

l पृष्ठभाग खडबडीतपणा;

l कोटिंग एकसारखेपणा;

l इंटरफेस गुणवत्ता;

l अवशिष्ट ताण.

सेमीकंडक्टर उपकरणांसाठी, ते घटक नाममात्र जाडीइतके महत्त्वाचे असू शकतात.

सामान्य कोटिंग दोष

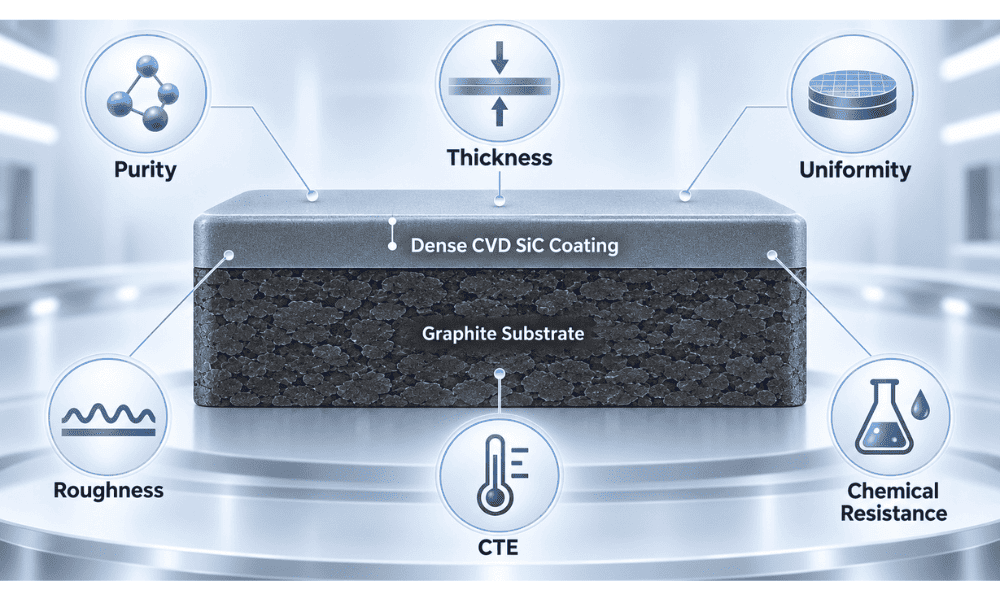

4. कोणते SiC कोटिंग गुणधर्म सर्वात महत्त्वाचे आहेत?

सेमीकंडक्टर वापरासाठी, सर्वात उपयुक्त गुणधर्म दूषित नियंत्रण, प्रक्रियेची स्थिरता आणि घटक आजीवन यांच्याशी जोडलेले आहेत.

सार्वजनिक व्यावसायिक बेंचमार्क म्हणून, SGL कार्बन एका SiC कोटिंगसाठी अंदाजे मोठ्या प्रमाणात घनतेचा अहवाल देतो3.2 g/cm³, कडकपणा40 GPa, थर्मल विस्तार४.३ × १०^-६ K^-१100–600°C पासून आणि ठराविक कोटिंग जाडी100 μm. ही मूल्ये सार्वत्रिक सेमीकंडक्टर वैशिष्ट्यांऐवजी उदाहरणे आहेत.

दोन पॅरामीटर्स विशेष लक्ष देण्यास पात्र आहेत:कोटिंगची जाडी आणि CTE.

1. जाड SiC कोटिंग आपोआप चांगले नाही.

अतिरिक्त जाडी एक मोठा संरक्षणात्मक अडथळा प्रदान करू शकते, परंतु ते घटक परिमाणे देखील बदलू शकते आणि संचित अवशिष्ट ताण वाढवू शकते. हे susceptors साठी महत्वाचे होते आणिवेफर वाहकजेथे खिशाची खोली, सपाटपणा आणि किनारी भूमिती प्रक्रिया-गंभीर आहेत.

2. CTE जुळणी तितकेच महत्वाचे आहे.

SiC उच्च तापमानात जमा केले जाते आणि नंतर ग्रेफाइट सब्सट्रेटसह एकत्र थंड होते. जर SiC आणि ग्रेफाइट वेगळ्या पद्धतीने विस्तारले आणि आकुंचन पावले, तर इंटरफेसजवळ यांत्रिक ताण विकसित होतो.

एक सरलीकृत अपयश मार्ग आहे:

सीटीई जुळत नाही → अवशिष्ट ताण → मायक्रोक्रॅक → क्रॅक प्रसार → डिलेमिनेशन → कण / एक्सपोज्ड ग्रेफाइट

ही यंत्रणा स्पष्ट करते की कोटिंगचे अपयश नेहमी फक्त जाडी वाढवून का सोडवता येत नाही.

एक 2026सिरॅमिक्स इंटरनॅशनलअभ्यासाने विशेषतः 1,260°C, 1,280°C आणि 1,320°C वर ग्रेफाइटवर जमा केलेले SiC तपासले आणि असे आढळले की जमा तापमानाचा सूक्ष्म संरचना आणि इंटरफेसियल आसंजन प्रभावित होते.

म्हणून, कोटिंगच्या गुणवत्तेचे संयोजन याच्या संयोजनाद्वारे केले पाहिजे:

शुद्धता + मायक्रोस्ट्रक्चर + एकरूपता + इंटरफेस अखंडता + भूमिती

एकट्या जाडीपेक्षा.

5. SiC-कोटेड ग्रेफाइट कुठे वापरले जाते आणि ते कसे निवडले जावे?

सर्वात मजबूत अनुप्रयोग हे घटक आहेत जे उच्च तापमान, प्रतिक्रियाशील रसायनशास्त्र आणि कठोर वेफर-स्तरीय आवश्यकतांना तोंड देतात.

1. सिलिकॉन एपिटॅक्सी

SiC-कोटेड ग्रेफाइट ससेप्टर्स उष्णता हस्तांतरणात भाग घेत असताना वेफर्सला समर्थन देतात. सपाटपणा, खिशाची भूमिती, कोटिंग एकसारखेपणा आणि पृष्ठभागाची स्थिती वेफर तापमान आणि एपिटॅक्सियल एकरूपतेवर प्रभाव टाकू शकते.

त्यामुळे कोटिंग एका व्यापक थर्मल सिस्टमचा भाग आहे:

हीटर / ऊर्जा स्रोत → ससेप्टर → वेफर थर्मल सीमा → वेफर तापमान → एपिटॅक्सियल ग्रोथ

2. सिलिकॉन कार्बाइड एपिटॅक्सी

SiC epitaxy थर्मल-फील्ड सामग्रीवर विशेषत: मागणीची आवश्यकता ठेवते. ससेप्टर्स, रिंग्ज आणि संबंधित घटकांनी वारंवार उच्च-तापमान ऑपरेशनद्वारे रासायनिक स्थिरता, कमी दूषितता आणि आयामी सुसंगतता राखली पाहिजे.

3. GaN आणि LED MOCVD

MOCVD वेफर वाहक आणि सॅटेलाइट प्लॅटफॉर्म पूर्ववर्ती-समृद्ध वातावरणात कार्य करतात जेथे वाहक तापमान वितरण संपूर्ण वेफरच्या वाढीच्या स्थितीवर प्रभाव पाडते.

वाहक भूमिती किंवा पृष्ठभागाच्या स्थितीतील बदल यातील फरकांमध्ये योगदान देऊ शकतात:

l वेफर तापमान;

l वाढीचा दर;

l चित्रपटाची जाडी;

l रचना;

l वेफर-टू-वेफर एकसारखेपणा.

मर्सेन विशेषत: उच्च-शुद्धता SiC-कोटेड ग्रेफाइट, एकसमान थर्मल वर्तन, आक्रमक वायूंचा प्रतिकार आणि इन-सिटू रासायनिक साफसफाईच्या विरूद्ध टिकाऊपणा या एपिटॅक्सी ऍप्लिकेशन्ससाठी महत्त्वाच्या आवश्यकता म्हणून ओळखतो.

4. इतर उच्च-तापमान प्रक्रिया

निवडलेले RTP/RTA, CVD, ALD आणि इतर थर्मल-फील्ड घटक देखील SiC-कोटेड ग्रेफाइट वापरू शकतात जेव्हा तापमान, रसायनशास्त्र, दूषित होण्याचा धोका आणि भूमिती याचे समर्थन करतात.

निवड सह सुरू करावीअणुभट्टी आणि प्रक्रिया, सामान्य कोटिंग तपशील नाही.

व्याख्या:

l प्रक्रिया आणि अणुभट्टी मॉडेल;

l वेफर आकार;

l ऑपरेटिंग तापमान;

l प्रक्रिया आणि वायू साफ करणे;

l घटक रेखाचित्र;

l ग्रेफाइट आवश्यकता;

l गंभीर परिमाणे आणि सपाटपणा;

l कोटिंगची जाडी;

l पृष्ठभाग खडबडीतपणा;

l तपासणी आवश्यकता.

सर्वात उपयुक्त RFQ एक मध्यवर्ती प्रश्न विचारतो:

या घटकाने अणुभट्टीच्या आत काय केले पाहिजे?

SiC कोटिंग नंतर एका वेगळ्या मटेरियल पॅरामीटरऐवजी वास्तविक उद्दिष्टाभोवती इंजिनियर केले जाऊ शकते.

epitaxy आणि MOCVD साठी, ध्येय फक्त सर्वात जास्त काळ टिकणारे कोटिंग नाही. हे समर्थन करण्यास सक्षम घटक आहे:

स्थिर वेफर तापमान + कमी प्रदूषण + कमी कण निर्मिती + पुनरावृत्ती होणारी वाढ + अंदाजे सेवा जीवन

6. वारंवार विचारले जाणारे प्रश्न

1. ग्रेफाइटवर सिलिकॉन कार्बाइड कोटिंगचा मुख्य उद्देश काय आहे?

हे ग्रेफाइट बॉडीचे मशीनिबिलिटी आणि थर्मल फायदे राखून उच्च-शुद्धता, रासायनिक प्रतिरोधक प्रक्रिया पृष्ठभाग तयार करते.

2. SiC कोटिंगसाठी CVD का वापरला जातो?

CVD SiC ला थेट जटिल ग्रेफाइट पृष्ठभागांवर वाढू देते आणि डिपॉझिशन प्रक्रिया योग्यरित्या इंजिनीयर केल्यावर कोटिंग संरचना, जाडी आणि एकसमानता यावर नियंत्रण प्रदान करते.

3. जाड SiC कोटिंग नेहमीच चांगले असते का?

नाही. जाडी अवशिष्ट ताण, मितीय सहिष्णुता, घटक भूमिती आणि सेवा परिस्थितींविरूद्ध संतुलित असणे आवश्यक आहे.

4. SiC कोटिंग क्रॅक किंवा डीलॅमिनेट कशामुळे होते?

सामान्य योगदानकर्त्यांमध्ये ग्रेफाइट/SiC CTE जुळत नाही, अवशिष्ट ताण, इंटरफेस दोष, अयोग्य डिपॉझिशन परिस्थिती आणि वारंवार थर्मल सायकलिंग यांचा समावेश होतो.

5. SiC-कोटेड ग्रेफाइट RFQ साठी कोणती माहिती आवश्यक आहे?

रेखाचित्र, अणुभट्टीचे मॉडेल, प्रक्रिया, वेफर आकार, ऑपरेटिंग तापमान, प्रक्रिया आणि साफ करणारे वायू, ग्रेफाइट आवश्यकता, कोटिंग तपशील, गंभीर सहनशीलता, तपासणी निकष आणि प्रमाण प्रदान करा.

सानुकूल सीव्हीडी SiC-कोटेड ग्रेफाइट घटक आवश्यक आहे?

VeTek सेमीकंडक्टर सेमीकंडक्टर एपिटॅक्सी आणि संबंधित उच्च-तापमान प्रक्रिया अनुप्रयोगांसाठी SiC-कोटेड ग्रेफाइट घटक प्रदान करते.

योग्य समाधानावर चर्चा करण्यासाठी तुमचे अणुभट्टी मॉडेल, घटक रेखाचित्रे, ग्रेफाइट आवश्यकता, कोटिंग वैशिष्ट्ये, ऑपरेटिंग परिस्थिती आणि तपासणी निकष सामायिक करा.

तांत्रिक सल्लामसलत करण्याची विनंती करा| तुमचे रेखाचित्र सबमिट करा

आमची सिलिकॉन कार्बाइड कोटिंग उत्पादन श्रेणी एक्सप्लोर करा.

संदर्भ

1. SGL कार्बन. SIGRAFINE® SiC कोटिंग्ज.आयसोस्टॅटिक ग्रेफाइटवरील CVD SiC कोटिंग्जसाठी तांत्रिक डेटा आणि अनुप्रयोग माहिती.

2. मर्सेन. सेमीकंडक्टर प्रक्रिया उपकरणे - सिलिकॉन कार्बाइडसह लेपित अल्ट्रा-प्युअर ग्रेफाइट.epitaxy आणि MOCVD अनुप्रयोगांसाठी तांत्रिक माहिती.

3. Huo, Y., Qin, S., Chen, Y., et al. "ग्रेफाइट सब्सट्रेट्सवरील CVD-SiC कोटिंग्जमधील प्रक्रिया-संरचना-मालमत्ता सहसंबंधाचा अभ्यास."वैज्ञानिक अहवाल, खंड. 16, कलम 4150, 2026.

4. मा, प्र., इ. "ग्रेफाइट सब्सट्रेट्सवर CVD-SiC कोटिंग्जचे इंटरफेसियल आसंजन: मायक्रोस्ट्रक्चर आणि यांत्रिक गुणधर्मांमध्ये तापमानाची भूमिका."सिरॅमिक्स इंटरनॅशनल, खंड. 52, अंक 3, 2026, पृ. 3711–3718.
