नमुना मॅपिंग

ग्राहकाने प्रदान केलेल्या भौतिक नमुन्याच्या आधारावर (जरी तो वापरला गेलेला किंवा फ्रॅक्चर केलेला भाग असला तरीही), आम्ही भौतिक संरचना रिव्हर्स इंजिनीअरिंगपासून ते भौतिक-स्तरीय भौतिक-रासायनिक वैशिष्ट्यांपर्यंत पूर्ण-स्पेक्ट्रम सेवा ऑफर करतो. सेमीकंडक्टर-ग्रेड उच्च-परिशुद्धता तपासणी उपकरणे वापरून, आम्ही जटिल 3D भूमितीय संरचना, कोटिंग/सबस्ट्रेट इंटरफेस गुणधर्म आणि भौतिक भौतिक मापदंड अचूकपणे मोजतो, हे सुनिश्चित करून की रिव्हर्स-इंजिनियर केलेले उत्पादन किंवा शारीरिक फिट, प्रक्रिया सुसंगतता आणि सेवा जीवन (फॉर्म-फिट-फंक्शन रिप्लेसमेंट) मध्ये OEM मानकांपेक्षा जास्त आहे.

आम्ही काय मोजतो (तांत्रिक वितरणयोग्य):

  • मितीय आणि भौमितिक सहिष्णुता:हाय-प्रिसिजन कोऑर्डिनेट मेजरिंग मशीन्स (सीएमएम) आणि ऑप्टिकल 3D स्कॅनरचा वापर करून, आम्ही पूर्ण-आकाराचे पॉइंट-क्लाउड मॉडेलिंग आणि जटिल पोकळी संरचनांचे पुनर्बांधणी आणि मायक्रॉन-स्तरीय अचूकता प्राप्त करून, माउंटिंग/लॉकेटिंग होल करतो.
  • पृष्ठभाग सूक्ष्म-मॉर्फोलॉजी आणि सपाटपणा:नॅनोमीटर-स्केल पृष्ठभाग खडबडीतपणा (Ra) आणि मोठ्या-क्षेत्राच्या सपाटपणाचे मूल्यांकन करण्यासाठी व्हाईट-लाइट इंटरफेरोमीटर आणि ऑप्टिकल प्रोफिलोमीटर वापरणे, वेफर-हँडलिंग आणि चेंबर-सीलिंग आवश्यकता पूर्ण करणे.
  • एज मायक्रो-वैशिष्ट्ये:कोटिंग क्लाइंब मॉर्फोलॉजी ऑप्टिमाइझ करण्यासाठी आणि उच्च-तापमानाचे विघटन होऊ शकणाऱ्या टोकदार कोपऱ्यांवर ताण एकाग्रता टाळण्यासाठी एज आर-रेडीआय आणि चेम्फर मायक्रो-प्रोफाइलचे उच्च-विवर्धक मॅपिंग.
  • ग्रेफाइट सब्सट्रेट आणि थर्मल मॅचिंग विश्लेषण:सब्सट्रेट आणि CVD कोटिंग दरम्यान थर्मल-स्ट्रेस मॅचिंग सुनिश्चित करण्यासाठी उच्च-शुद्धता ग्रेफाइट सब्सट्रेट घनता, धान्य आकार आणि थर्मल विस्तार (CTE) गुणांक यांचे मूल्यांकन.
  • कोटिंग क्रॉस-सेक्शन आणि इंटरफेस बाँडिंग गुणवत्ता:संपूर्ण जाडी, CVD कोटिंगची रेडियल एकसमानता आणि इंटरफेस प्रवेशाची खोली मोजण्यासाठी गैर-विनाशकारी XRF आणि मेटॅलोग्राफिक क्रॉस-सेक्शन SEM विश्लेषण.
  • फेज स्ट्रक्चर आणि मायक्रो-क्रिस्टल विश्लेषण:CVD SiC च्या क्यूबिक फेज (β-SiC) शुद्धतेचे XRD मूल्यांकन; रासायनिक स्टॉइचियोमेट्री आणि CVD TaC च्या क्रिस्टल संरचना वैशिष्ट्यांचे गुणात्मक मूल्यांकन.

वास्तविक प्रकरण आणि ग्राहक लाभ (अनुभव):

12-इंच सेमीकंडक्टर एचिंग घटक ग्राहक:OEM पुरवठा बंद; फक्त एक परिधान केलेला भाग उपलब्ध होता. CMM रिव्हर्स मॉडेलिंग + SEM कोटिंग क्रॉस-सेक्शन विश्लेषणाद्वारे, आम्ही 100% इंस्टॉलेशन फिट साध्य करून कोणत्याही मूळ रेखाचित्रांशिवाय 2 महिन्यांत पर्यायी भाग विकास आणि ऑन-टूल चाचणी पूर्ण केली. शेवटी, घटक खरेदी चक्र मूळ 6 महिन्यांच्या आयात लीड टाइमपासून 2 महिन्यांपर्यंत कमी करण्यात आले, युनिट खरेदी खर्च 42% ने कमी झाला आणि हे मॉडेल 30 पेक्षा जास्त बॅचसाठी स्थिरपणे पुरवले गेले.

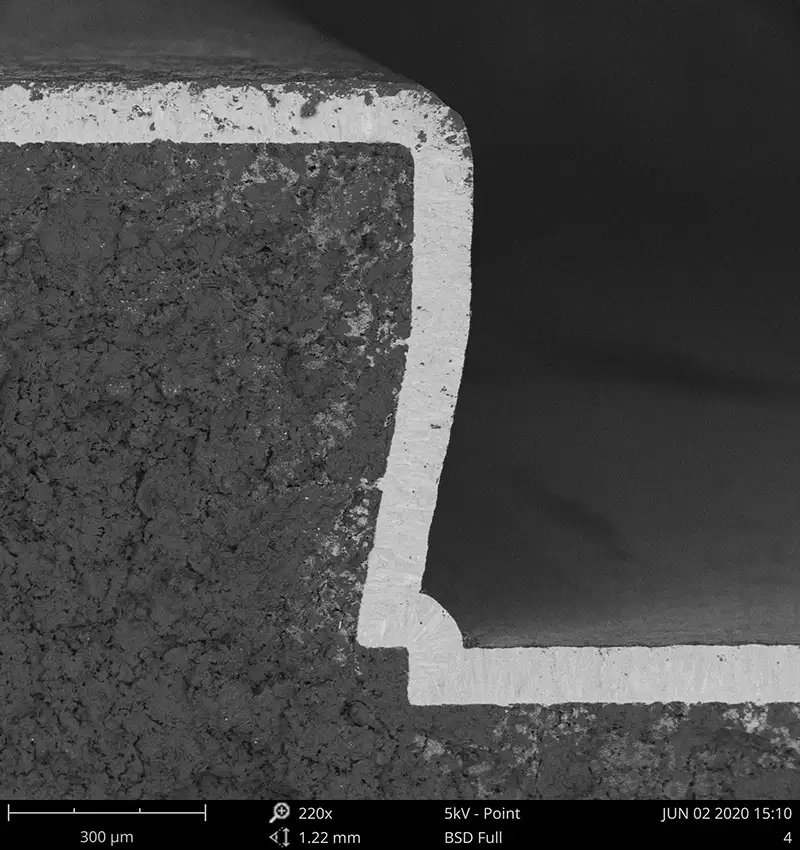

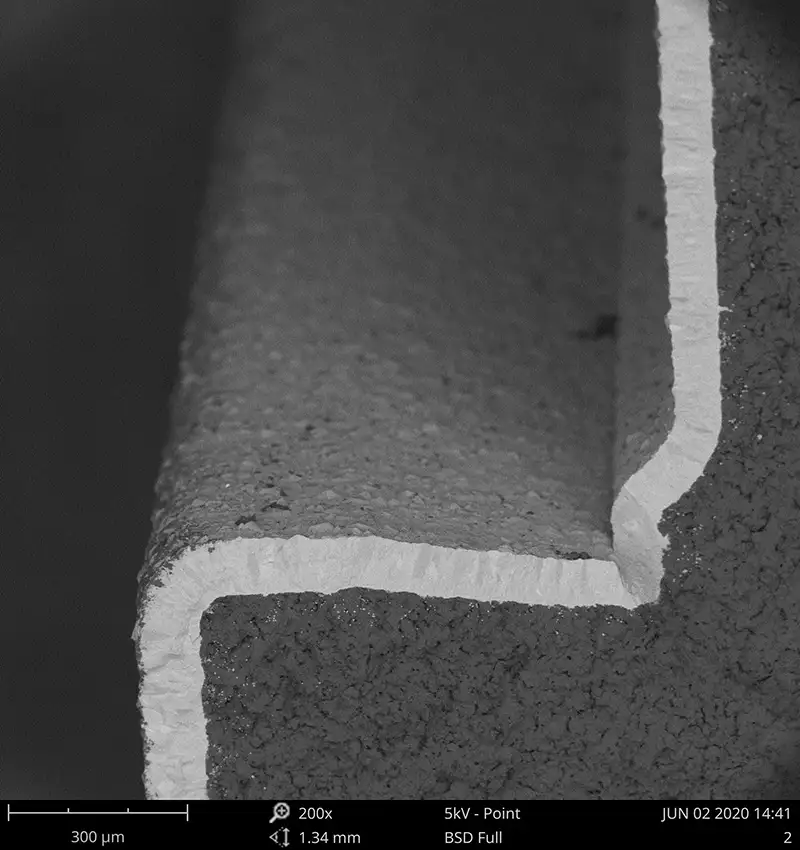

SiC coating cross-section SEM SiC coating cross-section SEM

SEM कोटिंग क्रॉस-सेक्शनवर सिलिकॉन कार्बाइड (SiC) कोटिंग

वारंवार विचारले जाणारे प्रश्न

1. प्रश्न: मी CVD SiC कोटिंग आणि CVD TaC कोटिंग यापैकी कसे निवडावे?

▼

अ:तुमचे प्रक्रिया तापमान आणि गॅस-फेज गंज तीव्रता पहा. जर प्रक्रियेचे तापमान 1000 °C पेक्षा कमी असेल आणि त्यात प्रामुख्याने Cl₂/F₂-आधारित कोरीव काम किंवा पारंपारिक एपिटॅक्सीचा समावेश असेल, तर निवडाCVD SiCसर्वोत्तम खर्च-कार्यक्षमतेसाठी; जर प्रक्रियेचे तापमान 1200 °C पेक्षा जास्त असेल आणि त्यात जोरदार संक्षारक वातावरणाचा समावेश असेल (उदा. SiC PVT सिंगल-क्रिस्टल ग्रोथ), आम्ही शिफारस करतोCVD TaC, जे उच्च तापमान आणि गंज प्रतिकार देते. तुमच्या विशिष्ट प्रक्रिया पॅरामीटर्सवर आधारित आम्ही विनामूल्य निवड शिफारस अहवाल देऊ शकतो.

2. प्रश्न: तुम्ही सिंगल-पीस/स्मॉल-बॅच प्रोटोटाइपिंगला समर्थन देता का? आघाडी वेळ काय आहे?

▼

अ:होय! रिव्हर्स-इंजिनियरिंग प्रोटोटाइपसाठी,MOQ 1 तुकडा आहे. पारंपारिक साध्या भागांसाठी, नमुना मिळाल्यापासून मॅप केलेल्या भागाच्या वितरणापर्यंत, सर्वात वेगवान लीड टाइम अंदाजे आहे10-15 कामाचे दिवस; जटिल कोटिंग प्रक्रियांचा समावेश असलेल्या भागांसाठी ते अंदाजे आहे20-25 कामाचे दिवस. त्वरित मूल्यांकनासाठी आमच्या अभियंत्यांशी संपर्क साधा.

3. प्रश्न: वापरादरम्यान ग्रेफाइट भागांवर CVD कोटिंग डिलेमिनेशन कशामुळे होते? ते सोडवता येईल का?

▼

अ:90% डेलेमिनेशन प्रकरणे ग्रेफाइट सब्सट्रेटच्या थर्मल विस्तार गुणांक (CTE) आणि कोटिंगमध्ये जुळत नसल्यामुळे होतात, ज्यामुळे जलद गरम/कूलिंग अंतर्गत थकवा सोलून काढला जातो. आमचे समाधान: प्रथम तुमच्या मूळ भागाचे CTE वक्र तंतोतंत मोजा, ​​नंतर विशेषत: सब्सट्रेट घनता आणि डिपॉझिशन तापमान ग्रेडियंट समायोजित करा जेणेकरून दोन CTE अत्यंत जुळतील. पेक्षा जास्त बाँडची ताकद सुधारली जाऊ शकते1.5 वेळाउद्योग परंपरागत पातळी.

4. प्रश्न: तुम्ही उत्पादनांसाठी CoA (विश्लेषणाचे प्रमाणपत्र) देऊ शकता का? यात कोणता डेटा समाविष्ट आहे?

▼

अ:पाठवलेले प्रत्येक उत्पादन अ सह मानक येतेअद्वितीय अनुक्रमांक + संपूर्ण CoA अहवाल. अहवालात हे समाविष्ट आहे: गंभीर परिमाण CMM तपासणी डेटा, मल्टी-पॉइंट कोटिंग जाडी वितरण नकाशा, पृष्ठभाग खडबडीतपणा (Ra) मूल्ये आणि सामग्री शुद्धता (GDMS) विश्लेषण निष्कर्ष.
