2013 मध्ये, उद्योगाने विचारले की सिलिकॉन कार्बाइडचे व्यावसायिकीकरण केले जाऊ शकते का. दहा वर्षांनंतर, SiC EVs आणि नूतनीकरणक्षम उर्जेला सामर्थ्य देते — आणि खरी स्पर्धा सामग्री, उपकरणे आणि उत्पादन उत्पादनाकडे वळली आहे. एका दशकात, एपिटॅक्सी उपकरणे टप्प्याटप्प्याने प्रगत झाल्यामुळे SiC वेफर्स 4-इंच ते 8-इंच झाले. वेफरच्या पलीकडे, CVD SiC कोटिंग्ज, सॉलिड CVD SiC, आणि TaC कोटिंग्ज आता उच्च-तापमान, गंज-प्रतिरोधक उपकरणे विश्वसनीयरित्या चालू ठेवतात. VETEK सेमीकंडक्टर स्केल केलेल्या SiC उत्पादनासाठी तिन्ही मटेरियल सोल्यूशन्स पुरवतो.
SiC चे दशक परिवर्तन: लॅब मटेरियल ते मेनस्ट्रीम पॉवर सेमीकंडक्टर पर्यंत
SiC 2013 मध्ये आशादायक लॅब मटेरियलमधून EVs, पॉवर इलेक्ट्रॉनिक्स आणि आज ऊर्जा रूपांतरणाच्या आधारे मुख्य प्रवाहातील तंत्रज्ञानाकडे वळले आहे — आणि उद्योगाचे लक्ष तंत्रज्ञान सिद्ध करण्यापासून मोठ्या प्रमाणावर उत्पादनावर प्रभुत्व मिळवण्याकडे वळले आहे.
गेल्या दशकात SiC उद्योगाचे प्राधान्यक्रम कसे बदलले हे खालील सारणी सारांशित करते.
2013 वि. आज: SiC उद्योगाचे लक्ष कसे बदलले आहे
|
परिमाण |
2013 |
आज |
|
उद्योगाची अवस्था |
R&D कडून लवकर व्यापारीकरणाकडे वाटचाल |
ईव्ही, पॉवर इलेक्ट्रॉनिक्स, एनर्जीवर मुख्य प्रवाहात तैनात |
|
मुख्य प्रवाहातील वेफर आकार |
4-इंच संक्रमण 6-इंच (150 मिमी) वर |
6-इंच मुख्य प्रवाहात; 8-इंच (200mm) पात्रता आणि रॅम्प-अप सुरू आहे |
|
मध्यवर्ती प्रश्न |
SiC चे व्यावसायीकरण करता येईल का? |
उच्च कार्यक्षमता, कमी दोष आणि अधिक सुसंगततेसह SiC कसे तयार करावे? |
|
मुख्य फोकस क्षेत्रे |
6-इंच एपिटॅक्सी, मूलभूत एकरूपता प्राप्त करणे |
उत्पन्न सुधारणा, दोष कमी करणे, बॅच स्थिरता, उपकरणे अपटाइम |
|
साहित्य लक्ष |
प्रामुख्याने वेफर्स आणि उपकरणे |
वेफर्स, उपकरणे आणि उपकरणे घटक (कोटिंग्ज, हॉट-झोन भाग) |
एसआयसी कमर्शिलायझेशनचे मुख्य आव्हान: एपिटॅक्सी टेक्नॉलॉजी
Epitaxy उपकरणे नेहमी SiC व्यावसायीकरणासाठी तांत्रिक अडथळे आहेत — उद्योगाच्या प्रगतीचा थेट मागोवा एपिटॅक्सी अणुभट्ट्यांच्या उत्क्रांतीद्वारे, सुरुवातीच्या 6-इंच प्लॅटफॉर्मपासून ते आजच्या स्वयंचलित 150mm/200mm प्रणालींपर्यंत केला जाऊ शकतो.
2013 मध्ये, SiC चे व्यावसायीकरण वेगाने होत होते आणि उपकरणे निर्माते प्रामुख्याने 6-इंच (150mm) SiC epitaxy क्षमतेच्या आसपास स्पर्धा करत होते. सेमीकंडक्टर टुडेने त्यावेळी अनेक प्रतिनिधी प्रणालींवर अहवाल दिला:
प्रतिनिधी SiC Epitaxy Equipment, 2013
|
उपकरणे निर्माता |
मॉडेल |
तांत्रिक ठळक मुद्दे |
|
एक्सट्रॉन |
AIX G5 WW प्लॅनेटरी अणुभट्टी |
समर्थित 6×150mm किंवा 10×100mm सबस्ट्रेट्स, SiC एपिटॅक्सी व्हॉल्यूम उत्पादनासाठी तयार केलेले |
|
LPE |
ACiS M8 / M10 |
हॉट-वॉल सीव्हीडी आर्किटेक्चर, मल्टी-वेफर SiC एपिटॅक्सी उत्पादनास समर्थन देते |
|
टोकियो इलेक्ट्रॉन (TEL) |
प्रोबस सीव्हीडी सिस्टम |
दुहेरी प्रतिक्रिया कक्षांसह कॉन्फिगर करण्यायोग्य 6-इंच SiC एपिटॅक्सी पर्यंत समर्थित |
या सुरुवातीच्या प्रणाली चार समस्यांचे निराकरण करण्यासाठी डिझाइन केल्या होत्या: 6-इंच SiC एपिटॅक्सी प्राप्त करणे, एपिटॅक्सियल लेयर एकसमानता सुधारणे, दोष घनता कमी करणे आणि लवकर पॉवर-डिव्हाइस व्यावसायिकीकरणाच्या गरजा पूर्ण करणे.
EV दत्तक घेतल्याने, EV चार्जिंग इन्फ्रास्ट्रक्चर, सोलर-प्लस-स्टोरेज सिस्टीम आणि औद्योगिक उर्जा बाजारपेठेचा वेगाने विस्तार झाला, त्यानुसार SiC उपकरणांची मागणी वाढली — आणि एपिटॅक्सी उपकरणे लहान-बॅचच्या R&D प्लॅटफॉर्मवरून मोठ्या प्रमाणावर उत्पादनासाठी तयार केलेल्या पुढील पिढीच्या प्रणालींमध्ये विकसित झाली. आजच्या प्रतिनिधी प्लॅटफॉर्ममध्ये हे समाविष्ट आहे:
प्रतिनिधी SiC Epitaxy उपकरणे, आज
|
उपकरणे निर्माता |
वर्तमान प्रतिनिधी प्रणाली |
तांत्रिक ठळक मुद्दे |
|
एक्सट्रॉन |
G10-SiC |
उच्च क्षमता आणि ऑटोमेशनसह 150mm/200mm SiC एपिटॅक्सी व्हॉल्यूम उत्पादनासाठी तयार केलेले |
|
LPE |
PE1O6 / PE1O8 मालिका |
प्रगत हॉट-वॉल CVD तंत्रज्ञान वापरून मोठ्या व्यासाच्या SiC एपिटॅक्सीसाठी तयार केले आहे |
|
टोकियो इलेक्ट्रॉन (TEL) |
TEL SiC Epi अणुभट्टी |
ऑटोमेशन आणि उत्पादन स्थिरतेवर जोर देऊन उच्च-विश्वसनीयता SiC पॉवर उपकरण निर्मितीसाठी तयार केलेले |
|
NuFlare तंत्रज्ञान |
SiC एपिटॅक्सी सिस्टम |
प्रगत SiC epitaxy उत्पादन आवश्यकतांसाठी तयार केलेले |
|
उपयोजित साहित्य |
SiC एपिटॅक्सी प्लॅटफॉर्म |
तिसऱ्या पिढीतील सेमीकंडक्टर उत्पादन उपकरणांमध्ये विस्तार करणे |
4-इंच ते 8-इंच: वेफर स्केलिंग कसे खर्च कमी करते आणि आउटपुट उचलते
SiC वेफर व्यासाची प्रत्येक पायरी - 4-इंच ते 6-इंच आणि आता 8-इंचाकडे - प्रति वेफर आउटपुट आणि कमी उत्पादन खर्च वाढवण्यासाठी अस्तित्वात आहे आणि उद्योग आता 6-इंच-ते-8-इंच संक्रमणाच्या मध्यभागी आहे.
2013 मध्ये, SiC उद्योग 4-इंच वरून 6-इंच वेफर्सवर जाण्यासाठी जोर देत होता. क्री, डाऊ कॉर्निंग, शोवा डेन्को आणि नॉर्स्टेल या सर्व कंपन्या त्या वेळी त्यांचे 6-इंच SiC सब्सट्रेट आणि एपिटॅक्सी क्षमता वाढवत होत्या. मोठ्या वेफर्सकडे जाण्याचे उद्दिष्ट सरळ होते: प्रति वेफर आउटपुट वाढवणे, उत्पादन खर्च कमी करणे आणि उद्योग-व्यापी स्केलेबिलिटी सुधारणे.
एक दशकाहून अधिक काळ, तोच तर्क आता 6-इंच वरून 8-इंचावर शिफ्ट करत आहे. ग्लोबलवेफर्स, जगातील तिसरी-सर्वात मोठी सिलिकॉन वेफर निर्माती, ने असे म्हटले आहे की उद्योग-व्यापी 8-इंच SiC वेफर उत्पादन 2025-2026 पर्यंत झपाट्याने वाढेल - हे संक्रमण जे दोन वर्षांपूर्वी अवास्तव मानले जात होते (GlobalWafers, 2023). Onsemi आणि Resonac ने त्याचप्रमाणे 8-इंच SiC सबस्ट्रेट्स आणि एपिटॅक्सियल वेफर्स (कंपाउंड सेमीकंडक्टर न्यूज, 2024) पात्रता आणि रॅम्पिंगसाठी 2025 ला लक्ष्य केले आहे.
जेव्हा SiC वेफर्स मोठे होतात तेव्हा काय बदलते
मेट्रिक
व्हय इट मॅटर
प्रति वेफर मरते
मोठ्या वेफर पृष्ठभागामुळे प्रति उत्पादन रन अधिक चिप्स मिळतात, थेट प्रति डाय खर्च कमी करतात
सिलिकॉन विरुद्ध किंमत अंतर
SiC वेफर्सची किंमत सिलिकॉनपेक्षा 5-10× जास्त असते; सुधारित वाढ प्रक्रिया आणि उत्पन्नाद्वारे हे अंदाजे 3-5× पर्यंत कमी करण्यासाठी उद्योग काम करत आहे (पॅटस्नॅप युरेका, 2025)
दोष नियंत्रण लक्ष्य
उद्योगाच्या लक्ष्यांमध्ये प्रीमियम ऍप्लिकेशन्ससाठी 1 प्रति सेमी² पेक्षा कमी मायक्रोपाइप घनता आणि 10³ प्रति सेमी² खाली विस्थापन घनता समाविष्ट आहे (पॅटस्नॅप युरेका, 2025)
उत्पादन फोकस
"आम्ही क्रिस्टल वाढवू शकतो" वरून सुधारणे, दोष कमी करणे, बॅचची सुसंगतता आणि उपकरणे अपटाइम करण्यासाठी बदलले
वेफरचा व्यास आणि गुणवत्तेची आवश्यकता दोन्ही चढत असल्याने, संपूर्ण उत्पादन प्रक्रियेत वापरलेले साहित्य आणि उपकरणे घटक हे वेफर्सप्रमाणेच SiC च्या प्रगतीसाठी निर्णायक बनले आहेत.
वेफरच्या पलीकडे: का उपकरणे घटक SiC चिप्सइतकेच महत्त्वाचे आहेत
SiC वेफर्स, MOSFETs आणि पॉवर मॉड्युल्सकडे सर्वाधिक लक्ष वेधले जाते, परंतु एपिटॅक्सी आणि क्रिस्टल-ग्रोथ रिॲक्टर्समधील उपकरणे घटकांना तितक्याच तीव्र परिस्थितीचा सामना करावा लागतो — आणि आजच्या गरजा पूर्ण करण्यासाठी केवळ पारंपारिक ग्रेफाइट पुरेसे नाही.
SiC उद्योगाच्या चर्चा तीन गोष्टींवर लक्ष केंद्रित करतात: SiC वेफर्स, SiC MOSFETs आणि पॉवर मॉड्यूल्स. सराव मध्ये, ते तयार करण्यासाठी वापरलेले उपकरण घटक तितकेच महत्वाचे आहेत. एपिटॅक्सी रिॲक्टर्स, क्रिस्टल ग्रोथ फर्नेसेस आणि इतर उच्च-तापमान सेमीकंडक्टर प्रक्रियेच्या आत, अंतर्गत घटकांचा सामना करणे आवश्यक आहे:
• अति-उच्च-तापमान वातावरण
• संक्षारक प्रक्रिया वायू जसे की H₂ आणि HCl
• वेफर दूषित होऊ नये म्हणून स्वच्छतेच्या कठोर आवश्यकता
पारंपारिक ग्रेफाइट मजबूत थर्मल कार्यप्रदर्शन देते, परंतु विस्तारित वापरामुळे पृष्ठभागावर गंज, कण निर्मिती आणि सेवा जीवन कमी होण्याची शक्यता असते - या सर्व गोष्टी थेट वेफर उत्पादन आणि प्रक्रियेच्या सुसंगततेला धोका देतात. हे अंतर आहे जे CVD SiC कोटिंग तंत्रज्ञानाने वाढत्या प्रमाणात पूर्ण केले आहे.
CVD SiC कोटिंग: विश्वसनीय उच्च-तापमान उपकरणामागील तंत्रज्ञान
SiC epitaxy आणि SiC कोटिंग ही दोन भिन्न तंत्रज्ञाने आहेत ज्या वेगवेगळ्या उद्देशाने काम करतात — epitaxy हे सेमीकंडक्टर मटेरियल स्वतः बनवते, तर CVD SiC कोटिंग ते तयार करणाऱ्या उपकरणांचे संरक्षण करते.
SiC epitaxy अर्धसंवाहक सामग्री तयार करण्यासाठी वापरली जाते. याउलट, SiC CVD कोटिंग प्रामुख्याने सेमीकंडक्टर उपकरणांच्या गंभीर अंतर्गत घटकांवर लागू केली जाते, उच्च तापमान आणि गंज यांचा प्रतिकार सुधारण्यासाठी.
SiC Epitaxy vs. SiC कोटिंग: दोन भिन्न तंत्रज्ञान
|
|
SiC Epitaxy |
SiC कोटिंग (CVD SiC) |
|
उद्देश |
वेफर्स आणि उपकरणे बनवण्यासाठी क्रिस्टलीय SiC वाढवा |
उष्णता आणि गंज पासून उपकरणे घटक संरक्षण |
|
ला लागू केले |
SiC सब्सट्रेट/वेफर |
ग्रेफाइट किंवा इतर उपकरणे घटक |
|
आउटपुट |
सेमीकंडक्टर सामग्री (उत्पादन) |
एक टिकाऊ, उच्च-कार्यक्षमता उपकरणे भाग (टूलिंग) |
|
ठराविक उपकरणे |
एपिटॅक्सी अणुभट्ट्या (Aixtron, LPE, TEL, इ.) |
ससेप्टर्स, वाहक, रिंग, हॉट-झोन भाग |
ग्रेफाइट + SiC कंपोझिट कसे कार्य करते
CVD SiC कोटेड ग्रेफाइट घटक आता SiC epitaxy उपकरणे, MOCVD उपकरणे, LED epitaxy उपकरणे आणि RTP/RTA थर्मल उपचार उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जातात. उच्च-शुद्धता ग्रेफाइटवर दाट SiC थर जमा केल्याने दोन्ही सामग्रीची ताकद एकत्र होते:
ग्रेफाइट + SiC संमिश्र म्हणून का कार्य करते
|
साहित्य |
योगदान |
|
ग्रेफाइट (कोर) |
उत्कृष्ट थर्मल चालकता; चांगली थर्मल स्थिरता |
|
SiC (कोटिंग) |
उच्च कडकपणा; उच्च तापमान स्थिरता; उत्कृष्ट गंज प्रतिकार |
|
संमिश्र परिणाम |
प्रगत सेमीकंडक्टर उत्पादन वातावरणासाठी उपयुक्त घटक |
VETEK सेमीकंडक्टरचे प्रगत SiC मटेरियल सोल्यूशन्स
तिसऱ्या पिढीतील सेमीकंडक्टर्सचे प्रमाण वाढत असताना, VETEK सेमीकंडक्टर तीन पूरक मटेरियल सोल्यूशन्स पुरवतो — CVD SiC कोटेड ग्रेफाइट, सॉलिड CVD SiC, आणि TaC कोटिंग्स — SiC उत्पादन उपकरणांच्या विशिष्ट थर्मल आणि रासायनिक मागण्यांसाठी इंजिनिअर केलेले.

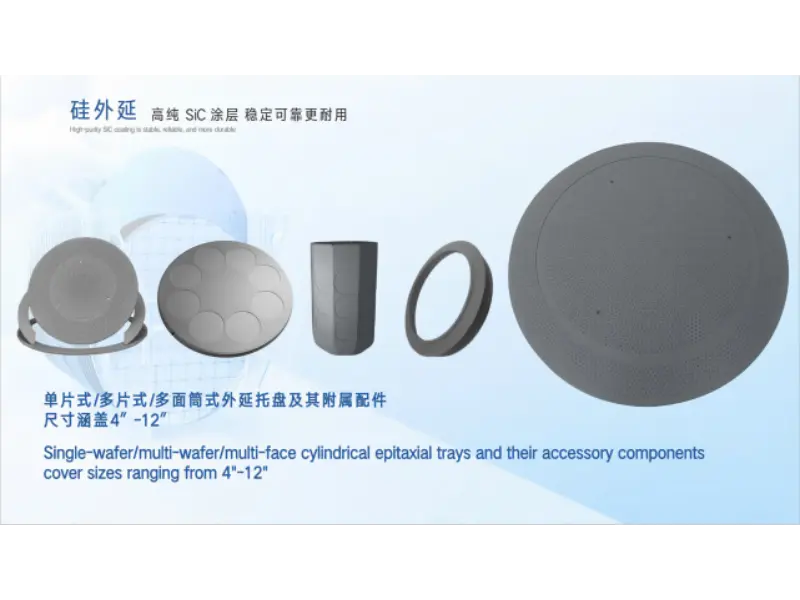

CVD SiC लेपित ग्रेफाइट घटक
VETEK चे CVD SiC कोटेड ग्रेफाइट घटक SiC Epitaxy Susceptors, MOCVD वाहक, Wafer Carriers, Halfmoon Components आणि Semiconductor थर्मल घटकांमध्ये वापरले जातात.
• उच्च-शुद्धता SiC कोटिंग
• उत्कृष्ट थर्मल एकरूपता
• उच्च-तापमान स्थिरता
• मजबूत गंज प्रतिकार
SiC epitaxy, MOCVD आणि सेमीकंडक्टर थर्मल ऍप्लिकेशन्ससाठी VETEK CVD SiC लेपित ग्रेफाइट घटक.

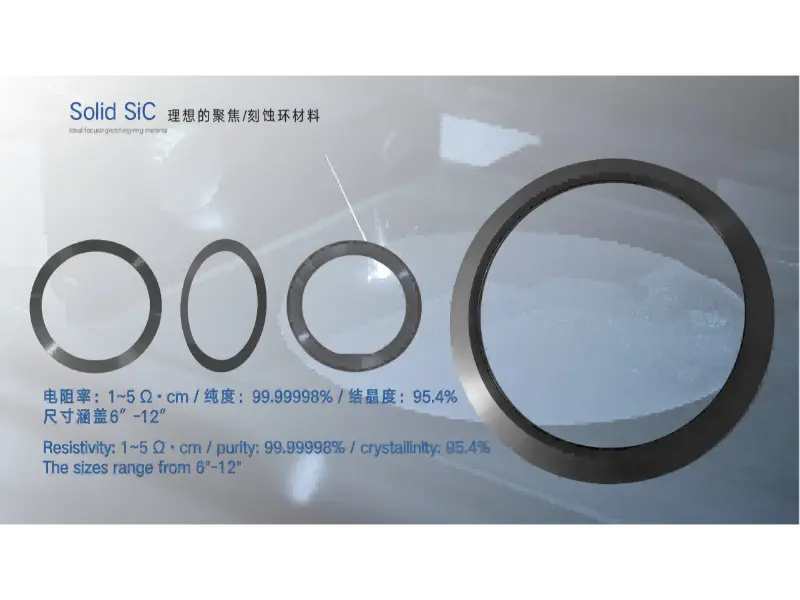

सॉलिड CVD SiC घटक
प्रगत खोदकाम आणि उच्च-तापमान प्रक्रियेसाठी, सॉलिड सीव्हीडी SiC उच्च दर्जाची सामग्री कार्यक्षमतेचे वितरण करते. ठराविक ऍप्लिकेशन्समध्ये फोकस रिंग्ज, RTP/EPI घटक आणि प्लाझ्मा प्रक्रिया घटक समाविष्ट असतात.
• दाट, सच्छिद्र नसलेली रचना
• अत्यंत कमी कण निर्मिती
• उत्कृष्ट प्लाझ्मा प्रतिकार
• दीर्घ सेवा जीवन
सॉलिड CVD SiC फोकस रिंग आणि प्लाझ्माप्रगत ईच आणि RTP/EPI अनुप्रयोगांसाठी प्रक्रिया घटक.

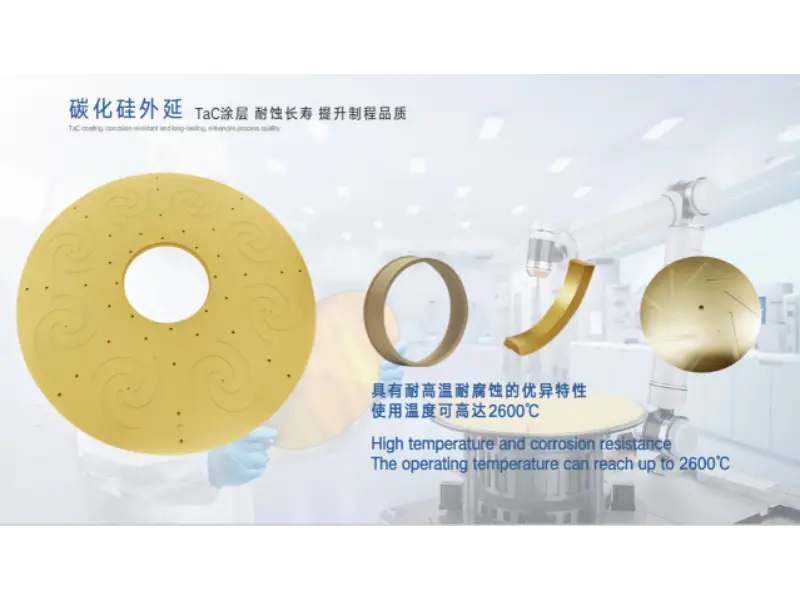

TaC कोटिंग सोल्यूशन्स
SiC क्रिस्टल वाढीचे तापमान सतत वाढत असल्याने, टँटलम कार्बाइड (TaC) कोटिंग्स अति-उच्च-तापमान थर्मल फील्डसाठी एक महत्त्वाची सामग्री बनली आहे. TaC उच्च तापमान स्थिरता, उत्कृष्ट ऑक्सिडेशन प्रतिरोध आणि उत्कृष्ट रासायनिक स्थिरता प्रदान करते — SiC क्रिस्टल ग्रोथ उपकरणे, उच्च-तापमान थर्मल फील्ड घटक आणि तृतीय-पिढीतील सेमीकंडक्टर उत्पादन वातावरणास अनुकूल.
TaC-कोटेड हॉट-झोन घटक अति-उच्च-तापमान SiC क्रिस्टल वाढीसाठी इंजिनियर केलेले आहेत.
या तीन उत्पादन ओळी एकत्रितपणे SiC उत्पादन शृंखलामध्ये आढळणाऱ्या विविध थर्मल आणि रासायनिक मागण्यांचे निराकरण करतात:
VETEK चे तीन SiC मटेरियल सोल्युशन्स एका नजरेत
|
उपाय |
साठी सर्वोत्तम अनुकूल |
मुख्य फायदा |
ठराविक घटक |
|
CVD SiC लेपित ग्रेफाइट |
SiC/MOCVD/LED एपिटॅक्सी, RTP/RTA |
ग्रेफाइटची थर्मल कार्यक्षमता SiC च्या गंज प्रतिकारासह एकत्र करते |
ससेप्टर्स, वेफर वाहक, हाफमून घटक |
|
सॉलिड CVD SiC |
प्रगत नक्षी, उच्च-तापमान प्लाझ्मा प्रक्रिया |
दाट, सच्छिद्र नसलेली, अति-कमी कण निर्मिती |
फोकस रिंग, RTP/EPI घटक |
|
टीएसी कोटिंग |
SiC क्रिस्टल वाढ, अति-उच्च-तापमान गरम झोन |
उच्चतम तापमान स्थिरता आणि ऑक्सिडेशन प्रतिरोध |
हॉट-झोन आणि थर्मल फील्ड घटक |
वारंवार विचारले जाणारे प्रश्न
1. SiC epitaxy आणि SiC कोटिंगमध्ये काय फरक आहे?
SiC epitaxy अर्धसंवाहक वेफर्स आणि उपकरणे बनवण्यासाठी क्रिस्टलीय सिलिकॉन कार्बाइड थर वाढवते. SiC कोटिंग (CVD SiC) ग्रेफाइट किंवा इतर सब्सट्रेट्सवर एक पातळ, दाट SiC थर उष्णता आणि गंज पासून उपकरण घटकांचे संरक्षण करते. ते एकाच मॅन्युफॅक्चरिंग साखळीमध्ये वेगवेगळ्या उद्देशांसाठी सेवा देतात.
2. ग्रेफाइट स्वतः वापरण्याऐवजी SiC सह लेपित का केले जाते?
बेअर ग्रेफाइटमध्ये उत्कृष्ट थर्मल चालकता आणि स्थिरता असते, परंतु ते उच्च तापमान आणि H₂ आणि HCl सारख्या वायूंच्या संपर्कात आल्यावर कण कोरड करतात आणि निर्माण करतात. दाट CVD SiC कोटिंग ग्रेफाइटची थर्मल कार्यक्षमता टिकवून ठेवताना कडकपणा, रासायनिक प्रतिकार आणि उच्च-तापमान स्थिरता जोडते.
3. सॉलिड CVD SiC कशासाठी वापरला जातो?
सॉलिड CVD SiC ही पूर्णपणे दाट, सच्छिद्र नसलेली सिलिकॉन कार्बाइड सामग्री आहे जी प्रगत खोदकाम आणि उच्च-तापमान प्रक्रियांमध्ये वापरली जाते, ज्यामध्ये फोकस रिंग, RTP/EPI घटक आणि प्लाझ्मा प्रक्रिया भाग समाविष्ट आहेत - ज्या अनुप्रयोगांना अत्यंत कमी कण निर्मिती आणि दीर्घ सेवा आयुष्य आवश्यक आहे.
4. SiC क्रिस्टल ग्रोथला TaC कोटिंग्जची गरज का आहे?
SiC क्रिस्टल वाढीची प्रक्रिया उच्च तापमानाकडे ढकलत असल्याने, हॉट-झोन घटकांना ऑक्सिडेशनला प्रतिकार करणाऱ्या आणि अत्यंत उष्णतेमध्ये रासायनिकदृष्ट्या स्थिर राहणाऱ्या सामग्रीची आवश्यकता असते. TaC कोटिंग्स केवळ ग्रेफाइटपेक्षा उच्च तापमान स्थिरता देतात, ज्यामुळे ते SiC क्रिस्टल ग्रोथ फर्नेसेस आणि उच्च-तापमान थर्मल फील्ड घटकांसाठी योग्य आहेत.
5. उद्योग 6-इंचावरून 8-इंच SiC वेफर्सकडे का जात आहे?
मोठ्या वेफर्समुळे प्रति वेफर मृतांची संख्या वाढते, ज्यामुळे प्रति चिप उत्पादन खर्च कमी होतो आणि स्केलेबिलिटी सुधारते. वेफर निर्माते आणि चिपमेकर आता 8-इंच SiC सबस्ट्रेट्स आणि एपिटॅक्सियल वेफर्स EVs, नूतनीकरणक्षम ऊर्जा आणि औद्योगिक उर्जा इलेक्ट्रॉनिक्सच्या वाढत्या मागणीसाठी पात्र आहेत.
सारांश: SiC मॅन्युफॅक्चरिंगने प्रक्रिया क्षमता स्पर्धेच्या युगात प्रवेश केला आहे
SiC उद्योगाचा परिभाषित प्रश्न बदलला आहे - सामग्रीचे व्यावसायिकीकरण केले जाऊ शकते की नाही, ते किती कार्यक्षमतेने, स्वच्छपणे आणि सातत्यपूर्ण प्रमाणात तयार केले जाऊ शकते.
2013 मध्ये, उद्योगाच्या मध्यवर्ती प्रश्न होता की SiC चे व्यावसायिकीकरण केले जाऊ शकते का. आज, एका दशकाहून अधिक काळानंतर, हा प्रश्न निर्माण झाला आहे: उच्च कार्यक्षमता, कमी दोष आणि अधिक स्थिरतेसह SiC उत्पादने कशी तयार करता येतील?
SiC उद्योग जसजसा विस्तारत आहे, तसतसे मोठे वेफर व्यास, अपग्रेड केलेले एपिटॅक्सी तंत्रज्ञान आणि ऑप्टिमाइझ्ड उत्पादन उपकरणे ही उद्योग विकासाची मुख्य दिशा आहेत. त्याच वेळी, उच्च-शुद्धता CVD SiC कोटिंग्ज, सॉलिड CVD SiC, आणि TaC साहित्य सेमीकंडक्टर उत्पादन स्थिरता सुनिश्चित करण्यासाठी मुख्य तंत्रज्ञान बनत आहेत.
VETEK सेमीकंडक्टर प्रगत सेमीकंडक्टर सामग्रीवर केंद्रित आहे, SiC एपिटॅक्सी, क्रिस्टल ग्रोथ आणि उच्च-तापमान सेमीकंडक्टर उत्पादनासाठी विश्वसनीय सामग्री समाधान प्रदान करते - सेमीकंडक्टर उद्योगाच्या पुढील पिढीला समर्थन देते.
VETEK सेमीकंडक्टर बद्दल
VETEK सेमीकंडक्टर SiC epitaxy, MOCVD, क्रिस्टल ग्रोथ आणि उच्च-तापमान सेमीकंडक्टर उपकरणांसाठी CVD SiC कोटेड ग्रेफाइट, सॉलिड CVD SiC, आणि TaC कोटिंग घटकांची रचना आणि निर्मिती करते. हा लेख VETEK च्या मटेरियल इंजिनीअरिंग टीमने तयार केला आहे, सेमीकंडक्टर टुडे कडून उद्योग अहवाल आणि सध्याचे SiC वेफर मार्केट विश्लेषण, आणि SiC मॅन्युफॅक्चरिंग लाइन्समध्ये घटक पुरवठा करण्याचा VETEK चा थेट अनुभव प्रतिबिंबित करतो.
संदर्भित स्त्रोत: सेमीकंडक्टर टुडे (2013 उद्योग वैशिष्ट्य); ग्लोबलवेफर्स सार्वजनिक विधाने (2023); कंपाऊंड सेमीकंडक्टर बातम्या (2024); Patsnap युरेका SiC वेफर किंमत विश्लेषण (2025). VETEK उत्पादनांसाठी आकडे आणि उपकरणे तपशील अंतर्गत उत्पादन दस्तऐवजीकरणावर आधारित आहेत.
