सब्सट्रेट विरुद्ध एपिटॅक्सी: सेमीकंडक्टर मॅन्युफॅक्चरिंगमध्ये मुख्य भूमिका

परिचय: आधुनिक चिप्सचे दोन स्तंभ

प्रगत चिप हाय-स्पीड कंप्युटेशन आणि हाय-पॉवर आउटपुट कशी मिळवते हे खरोखर समजून घेण्यासाठी, आपण त्याच्या भौतिक संरचनेच्या दोन मूलभूत स्तंभांचा अभ्यास केला पाहिजे—सेमीकंडक्टर सब्सट्रेट आणि एपिटॅक्सियल वाढ प्रक्रिया.

सोप्या भाषेत सांगायचे तर, सब्सट्रेट यांत्रिक समर्थन आणि उष्णता नष्ट होण्यासाठी "पाया" प्रदान करते, तर एपिटॅक्सियल लेयर हा "पाया" वर काळजीपूर्वक तयार केलेला "सक्रिय कार्यात्मक स्तर" आहे. जरी दोन संज्ञा केवळ एका वर्णाने भिन्न आहेत, तरीही त्यांच्यात भौतिक रचना, निर्मिती प्रक्रिया आणि कार्यात्मक भूमिकांमध्ये मूलभूत फरक आहेत. हा लेख पद्धतशीरपणे त्यांचे तांत्रिक फरक, मुख्य पॅरामीटर्स आणि अंतिम डिव्हाइसच्या कार्यक्षमतेवर निर्णायक प्रभाव दर्शवेल.

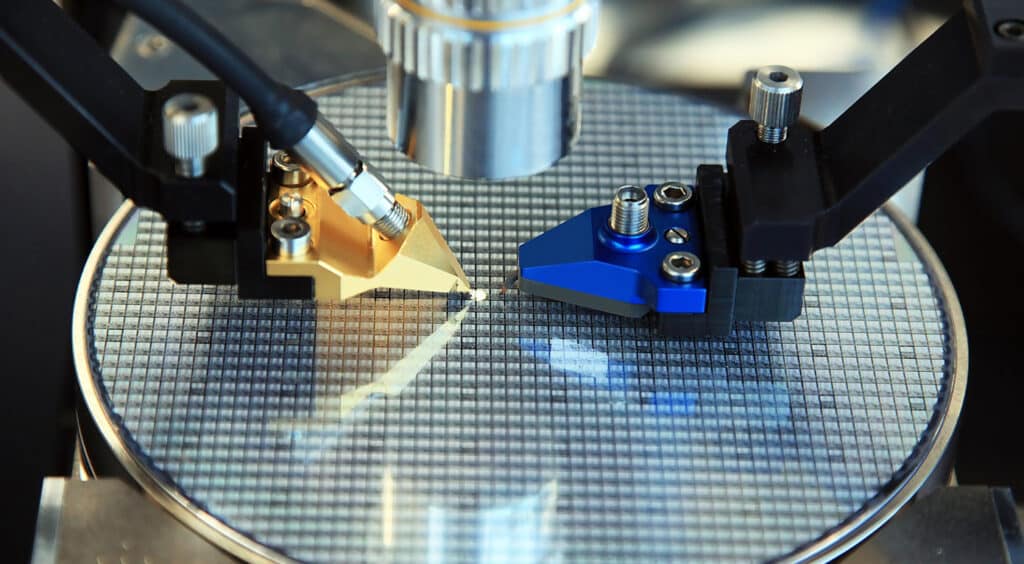

I. सेमीकंडक्टर सब्सट्रेट म्हणजे काय?

[या विभागाचा मुख्य निष्कर्ष]: सेमीकंडक्टर सब्सट्रेट हे उपकरणाचे "कंकाल" आणि "उष्णता सिंक" म्हणून काम करते. उच्च-शुद्धतेचे सिंगल-क्रिस्टल सिलिकॉन (Si) ग्राहकांच्या बाजारपेठेत वर्चस्व गाजवते, तर सिलिकॉन कार्बाइड (SiC), 4.9 W/cm·K च्या उच्च थर्मल चालकतासह, इलेक्ट्रिक वाहने आणि उच्च-व्होल्टेज अनुप्रयोगांसाठी एक अपरिहार्य पर्याय बनला आहे.

सेमीकंडक्टर सबस्ट्रेट्स जवळजवळ सर्व सेमीकंडक्टर उपकरणांचे स्ट्रक्चरल आणि थर्मल फाउंडेशन तयार करतात. यांत्रिक दृष्टीकोनातून, ते सूक्ष्म- आणि नॅनोस्ट्रक्चर्सचे समर्थन करणारे भौतिक व्यासपीठ म्हणून काम करतात; अधिक महत्त्वाचे म्हणजे, ते एक सतत क्रिस्टल जाळी टेम्पलेट प्रदान करतात जे नंतर जमा केलेल्या स्तरांची क्रिस्टल अभिमुखता आणि संरचनात्मक अखंडता निर्धारित करतात.

अनुप्रयोगाच्या आवश्यकतांवर अवलंबून, सब्सट्रेट सामग्री सिंगल-क्रिस्टल, पॉलीक्रिस्टलाइन किंवा अगदी अनाकार असू शकते; तथापि, उच्च-कार्यक्षमता इलेक्ट्रॉनिक उपकरणे जवळजवळ संपूर्णपणे उच्च-शुद्धतेच्या सिंगल-क्रिस्टल इंगॉट्सवर अवलंबून असतात ज्यामुळे धान्याच्या सीमा आणि वाहकांच्या गतिशीलतेमध्ये अडथळा आणणारे दोष कमी होतात.

1.1 मुख्य प्रवाहातील सब्सट्रेट प्रकार आणि त्यांचे साहित्य गुणधर्म

मोठ्या आकाराच्या सब्सट्रेट्सची निवड थेट डिव्हाइसच्या कार्यक्षमतेवर, उत्पादन उत्पादनावर आणि खर्चाच्या संरचनेवर परिणाम करते. उद्योग प्रामुख्याने तीन प्रमुख प्रकारचे सब्सट्रेट वापरतो:

• सिलिकॉन सबस्ट्रेट्स: एकल-क्रिस्टल सिलिकॉन (Si) Czochralski (CZ) किंवा फ्लोट झोन (FZ) पद्धतींद्वारे उगवलेले आजही जागतिक सेमीकंडक्टर उद्योगात परिपूर्ण मुख्य प्रवाहात आहे. त्याचे फायदे अपवादात्मक खर्च-प्रभावशीलता, उच्च यांत्रिक शक्ती आणि 300 मिमी (12 इंच) पर्यंत स्केलेबिलिटीमध्ये आहेत. हे ग्राहक-श्रेणी प्रोसेसर, मेमरी उपकरणे आणि मानक सौर पेशींमध्ये मोठ्या प्रमाणावर वापरले जाते.
• वाइड-बँडगॅप सबस्ट्रेट्स (सिलिकॉन कार्बाइड आणि नीलम): जेव्हा शक्ती आणि वारंवारता आवश्यकता सिलिकॉनच्या भौतिक मर्यादा ओलांडतात तेव्हा वाइड-बँडगॅप सामग्री अपरिहार्य निवड बनते.
• सिलिकॉन कार्बाइड (SiC): उत्कृष्ट थर्मल चालकता (अंदाजे 3.7 ते 4.9 W/cm·K[1]) आणि उच्च ब्रेकडाउन इलेक्ट्रिक फील्ड मजबुतीसह, हे इलेक्ट्रिक वाहन (EV) इनव्हर्टर आणि उच्च-व्होल्टेज पॉवर ग्रिडसाठी एक आदर्श पर्याय आहे.
• नीलम (Al₂O₃): उत्कृष्ट ऑप्टिकल पारदर्शकता आणि डायलेक्ट्रिक पृथक्करण गुणधर्मांसह, ते निळ्या/अल्ट्राव्हायोलेट LEDs आणि विशेष RF SOI ऍप्लिकेशन्समध्ये मोठ्या प्रमाणावर वापरले जाते.
• क्वार्ट्ज सब्सट्रेट: अत्यंत उच्च रासायनिक जडत्व, थर्मल विस्ताराचे अत्यंत कमी गुणांक आणि उच्च ऑप्टिकल शुद्धता यामुळे हे प्रामुख्याने हाय-एंड ऑप्टिकल घटक, मास्क ब्लँक्स आणि विशेष सेन्सर उपकरणांमध्ये वापरले जाते.

1.2 सबस्ट्रेट्सची दोन मुख्य कार्ये: आधार आणि उष्णता नष्ट करणे

वास्तविक डिव्हाइस ऑपरेशन दरम्यान, बल्क सबस्ट्रेट्स दोन न बदलता येणारी मुख्य कार्ये करतात:

यांत्रिक समर्थन: गंभीर थर्मल सायकलिंग, उच्च-व्हॅक्यूम रासायनिक प्रक्रिया, वेफर हाताळणी आणि बॅक-एंड पॅकेजिंग दरम्यान संरचनात्मक कडकपणा प्रदान करते, प्रभावीपणे वेफर वार्पिंग आणि फ्रॅक्चर रोखते.

उष्णता वाहक (उष्णतेचा अपव्यय): आधुनिक चिप्स मोठ्या प्रमाणावर स्थानिकीकृत उष्णता प्रवाह निर्माण करतात; बल्क सिलिकॉन सब्सट्रेट्स थेट उष्मा सिंक म्हणून कार्य करतात, जंक्शन प्रदेश आणि थर्मल रनअवे जास्त गरम होण्यापासून रोखण्यासाठी उष्णता बाहेरून बाहेर टाकतात.

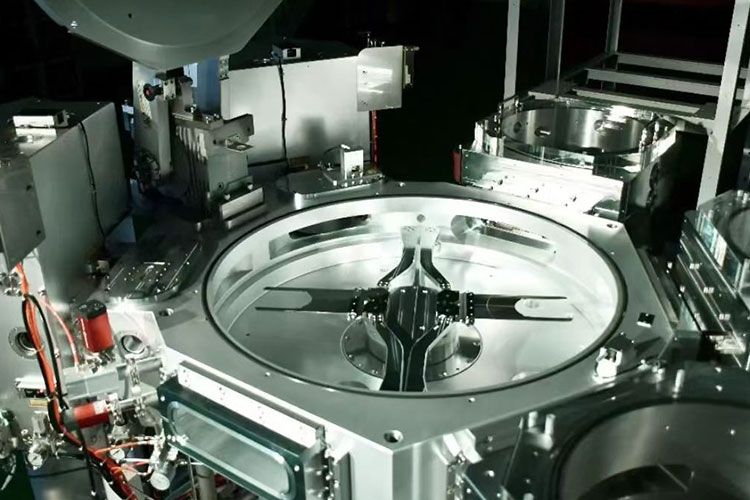

II. सेमीकंडक्टर एपिटॅक्सियल ग्रोथ म्हणजे काय? (कार्यप्रदर्शन-चालित सक्रिय स्तर)

[या विभागाचा मुख्य निष्कर्ष]: एपिटॅक्सियल लेयर हा "चिपच्या कार्यक्षमतेचा आत्मा" आहे. CVD/MOCVD मोठ्या प्रमाणात औद्योगिक उत्पादन हाताळते, तर MBE (मॉलिक्युलर बीम एपिटॅक्सी) अणु-स्तरीय अचूकतेसह अल्ट्रा-स्टीप इंटरफेस सक्षम करते. एपिटॅक्सियल तंत्रज्ञानाशिवाय, 5G मिलिमीटर-वेव्ह रडार आणि उच्च-व्होल्टेज MOSFETs चा अल्ट्रा-लो ऑन-रेझिस्टन्स अशक्य होईल.

जरी सब्सट्रेट एक स्थिर पाया प्रदान करते, मोठ्या प्रमाणात वाढलेल्या सिंगल क्रिस्टल्समध्ये अपरिहार्यपणे सूक्ष्म दोष, नैसर्गिक अशुद्धता आणि स्थिर विद्युत वैशिष्ट्ये असतात. अल्ट्रा-हाय-स्पीड, उच्च-कार्यक्षमतेची उपकरणे तयार करण्यासाठी, उत्पादकांनी एपिटॅक्सीचा अवलंब केला आहे—अल्ट्रा-क्लीन, पातळ स्फटिकाच्या थरांना लक्ष्यित सब्सट्रेटवर नियंत्रित करणे.

एपिटॅक्सियल प्रक्रियेदरम्यान, बाष्प किंवा आण्विक बीमचे अणू गरम केलेल्या सब्सट्रेट पृष्ठभागावर जमा केले जातात आणि अंतर्निहित क्रिस्टल जाळीशी पूर्णपणे संरेखित केले जातात. परिणामी एपिटॅक्सियल वेफर अत्यंत उच्च क्रिस्टल शुद्धता प्रदर्शित करते, दोष घनता मोठ्या प्रमाणात सब्सट्रेटपेक्षा अनेक ऑर्डर कमी असते.

2.1 मुख्य प्रवाहातील एपिटॅक्सियल डिपॉझिशन तंत्रज्ञान आणि उपकरणे

आधुनिक एपिटॅक्सियल वाढ प्रामुख्याने खालील प्रगत पद्धतींद्वारे साध्य केली जाते:

• रासायनिक वाष्प संचय (CVD / MOCVD): तापलेल्या वेफरच्या पृष्ठभागावर वायूचे पूर्ववर्ती विघटन होऊन एकसमान एकल-क्रिस्टल थर तयार होतो. यापैकी, मेटल-ऑरगॅनिक केमिकल वाष्प डिपॉझिशन (MOCVD) हे III-V संयुगे आणि वाइड-बँडगॅप सेमीकंडक्टर्सच्या एपिटॅक्सियल वाढीसाठी उद्योग मानक आहे.

• आण्विक बीम एपिटॅक्सी (MBE): अल्ट्रा-हाय व्हॅक्यूम (UHV) वातावरणात आयोजित केलेली, ही प्रक्रिया एकल-अणू-स्तर अचूकता प्राप्त करते आणि सब्सट्रेटवर अचूक थर्मल बीम निर्देशित करते, परिणामी अत्यंत तीव्र इंटरफेस ग्रेडियंट्स होतात. हे क्वांटम विहिरीसारख्या अल्ट्रा-फाईन स्ट्रक्चर्ससाठी योग्य आहे.

उच्च-गुणवत्तेचे एपिटॅक्सियल डिपॉझिशन केवळ अचूक प्रक्रिया नियंत्रणावर अवलंबून नाही तर प्रतिक्रिया कक्षातील प्रमुख घटकांच्या आयुर्मान व्यवस्थापनावर देखील अवलंबून असते (जसे की SiC-कोटेड ग्रेफाइट सब्सट्रेट्स), ज्याचा थेट परिणाम प्रक्रियेच्या स्थिरतेवर आणि उत्पन्नावर होतो.

2.2 एपिटॅक्सियल तंत्रज्ञानाद्वारे सक्षम केलेले प्रगत अनुप्रयोग

Epitaxy डिव्हाइस आर्किटेक्चर सक्षम करते जे केवळ मोठ्या प्रमाणात सामग्रीसह साध्य केले जाऊ शकत नाही:

• सिलिकॉन-जर्मेनियम हेटरोजंक्शन बायपोलर ट्रान्झिस्टर (SiGe HBT): बेस क्षेत्रावर अल्ट्राथिन SiGe एपिटॅक्सियल लेयर वाढल्याने बँडगॅप शिफ्ट तयार होते, ज्यामुळे उच्च-वारंवारता प्रतिसाद गती लक्षणीयरीत्या वाढते.
• ताणलेले सिलिकॉन तंत्रज्ञान: SiGe जाळीवर पातळ सिलिकॉन थर जमा केल्याने तन्य किंवा संकुचित ताण निर्माण होतो, ज्यामुळे वाहक गतिशीलता वाढते (एन-एफईटीमध्ये इलेक्ट्रॉन गतिशीलता आणि पी-एफईटीमध्ये होल मोबिलिटी दोन्ही वर्धित होते).
• निवडक एपिटॅक्सियल ग्रोथ (SEG): आधुनिक FinFET आणि गेट-ऑल-अराउंड (GAA) आर्किटेक्चर्समध्ये, स्त्रोत/निचरा प्रदेशांवर निवडक Si/SiGe एपिटॅक्सियल वाढ संपर्क प्रतिकार कमी करते आणि संपृक्त प्रवाह वाढवते.

सेमीकंडक्टर एपिटॅक्सी प्रक्रियेच्या व्याख्येसाठी, पहा:सेमीकंडक्टर एपिटॅक्सी प्रक्रिया म्हणजे काय?

III. सब्सट्रेट बनाम एपिटॅक्सियल वेफर: मुख्य फरकांचे विहंगावलोकन

[या विभागाचा मुख्य निष्कर्ष]: दोघांमधील फरक ओळखण्याचा सर्वात थेट मार्ग म्हणजे त्यांच्या "कार्यात्मक भूमिका" तपासणे - सब्सट्रेट भौतिक आणि थर्मल झटके सहन करण्यासाठी जबाबदार आहे, तर एपिटॅक्सियल लेयर विद्युतीय आणि विद्युत क्षेत्राचा सामना करण्यासाठी जबाबदार आहे. दोष-प्रवण क्षेत्रापासून सक्रिय क्षेत्राचे विघटन करून, एपिटॅक्सियल वेफर्स थेट सब्सट्रेटवर बनवलेल्या उपकरणांपेक्षा एकापेक्षा कमी प्रमाणात गळती करंट पातळी गाठतात.

व्हिज्युअल तुलनेसाठी, खाली दिलेली सारणी मुख्य उत्पादन पॅरामीटर्सच्या दृष्टीने बल्क सब्सट्रेट्स आणि एपिटॅक्सियल वेफर्समधील मूलभूत फरकांचा सारांश देते:

IV. तांत्रिक प्रगती: एपिटॅक्सी मूलभूतपणे डिव्हाइसची कार्यक्षमता कशी वाढवते?

[या विभागाचा मुख्य निष्कर्ष]: बल्क सब्सट्रेट्समधील नैसर्गिक सूक्ष्म दोष आणि थर्मल स्ट्रेस पॉइंट्स हे “हिडन किलर” आहेत ज्यामुळे उपकरणांमध्ये उच्च गळती करंट आणि कमी ब्रेकडाउन व्होल्टेज होते. एपिटॅक्सियल तंत्रज्ञानाचे सार "दोष-मुक्त सक्रिय कार्यात्मक स्तर" पासून "दोषयुक्त यांत्रिक सब्सट्रेट" डीकपलिंगमध्ये आहे, ज्यामुळे शुद्ध एपिटॅक्सियल लेयरमध्ये वाहक वाहतूक वेगळे होते. या डिकपलिंग डिझाइनचा परिणाम थेट उच्च ऑपरेटिंग फ्रिक्वेन्सी, कमी उर्जा वापर आणि डिव्हाइसचा दीर्घकाळापर्यंत होतो—एक गुणात्मक झेप जी केवळ बल्क सब्सट्रेट्स वापरून कधीही साध्य केली जाऊ शकत नाही.

एपिटॅक्सियल तंत्रज्ञानाचा परिचय हा केवळ "चित्रपटाचा थर जोडणे" नाही तर उपकरणाची विश्वासार्हता आणि विद्युत कार्यक्षमतेत गुणात्मक झेप आहे.

उच्च रासायनिक शुद्धतेसह, मानक बल्क सब्सट्रेट्समध्ये अपरिहार्यपणे मायक्रोपोरोसिटी, ऑक्सिजन प्रक्षेपण आणि क्रिस्टल खेचण्याच्या प्रक्रियेतून उरलेले थर्मल स्ट्रेस पॉइंट्स असतात. मोठ्या प्रमाणातील सब्सट्रेट्सवर थेट उपकरणे तयार केल्याने बऱ्याचदा उच्च गळती प्रवाह आणि कमी ब्रेकडाउन व्होल्टेज सहनशीलता येते.

याउलट, एपिटॅक्सियल वेफर्स शुद्ध, दोषमुक्त एपिटॅक्सियल लेयरमध्ये वाहक वाहतूक वेगळे करतात. दोष-प्रवण यांत्रिक सब्सट्रेटमधून सक्रिय कार्यशील प्रदेश डीकपलिंग करून, उत्पादक हे साध्य करण्यास सक्षम आहेत:

• उच्च ऑपरेटिंग फ्रिक्वेन्सी (कमी परजीवी कॅपेसिटन्स);
• कमी वीज वापर (कमी गळती);
• डिव्हाइसचे दीर्घ आयुष्य आणि अत्यंत इलेक्ट्रोथर्मल तणावाखाली अपवादात्मक स्थिरता.

उदाहरणार्थ, पॉवर सेमीकंडक्टर्सच्या क्षेत्रात, SiC एकसंध एपिटॅक्सियल लेयरची गुणवत्ता थेट MOSFET उपकरणांचे ब्रेकडाउन व्होल्टेज रेटिंग आणि ऑन-रेझिस्टन्स निर्धारित करते - जे मोठ्या प्रमाणात SiC सब्सट्रेट्स स्वतःच साध्य करू शकत नाहीत.

व्ही. अभियंत्यांच्या सर्वात मोठ्या चिंतेचे तांत्रिक मुद्दे (FAQ)

(खालील प्रश्न सेमीकंडक्टर प्रोडक्शन लाइन प्रोसेस इंजिनीअर्सना प्रत्यक्ष एपिटॅक्सियल ग्रोथ प्रक्रियेदरम्यान आलेल्या सामान्य तांत्रिक आव्हानांमधून आले आहेत)

Q1: चेंबर गळती व्यतिरिक्त, एपिटॅक्सियल वाढीदरम्यान कण अचानक वाढल्यास, इतर कोणते सहज दुर्लक्षित क्षेत्र तपासले जावे?

उत्तर: ही सर्वात आव्हानात्मक अनपेक्षित परिस्थितींपैकी एक आहे जी अभियंत्यांना रुटीन वेफर रन दरम्यान सामोरे जावे लागते. चेंबर हवाबंद असल्याची पुष्टी केल्यानंतर, आम्ही तीन "लपलेले कोपरे" तपासण्यास प्राधान्य देण्याची शिफारस करतो:

1. ग्रेफाइट ससेप्टरच्या पृष्ठभागाची स्थिती: SiC कोटिंगमधील मायक्रोक्रॅक्स किंवा सोलणे भाग उच्च तापमानात कण सोडू शकतात. जर ससेप्टर 1000 पेक्षा जास्त धावांसाठी वापरला गेला असेल, तर आम्ही चाचणीसाठी ताबडतोब बदलण्याची शिफारस करतो—अखंड कोटिंग असलेल्या ससेप्टरच्या जागी अनेक कण समस्या अदृश्य होतात.

2. गॅस लाइन स्विचिंग दरम्यान प्रेशर ट्रान्सियंट्स: MOCVD सिस्टीममध्ये, स्त्रोत गॅस स्विचिंगच्या क्षणी दाब चढउतारांमुळे पाइपिंगच्या आतील भिंतींमधून उपउत्पादने वेगळे होऊ शकतात. दाब ओव्हरशूट होत आहे की नाही याची पुष्टी करण्यासाठी आम्ही स्वयंचलित दाब नियंत्रक (APC) च्या प्रतिसाद वक्र तपासण्याची शिफारस करतो.

3. सब्सट्रेटच्या मागील बाजूस दूषित पदार्थ: चेंबरमध्ये प्रवेश करण्यापूर्वी सब्सट्रेटच्या मागील बाजूस बारीक धूळ किंवा सेंद्रिय अवशेष असल्यास, ते उच्च तापमानात समोरच्या बाजूच्या एपिटॅक्सियल लेयरमध्ये "स्थलांतरित" होऊ शकते - ही सर्वात सामान्यतः दुर्लक्षित समस्या आहे.

कण समस्यानिवारण ही मूलत: "निर्मूलन" ची प्रक्रिया आहे: वारंवार बदलल्या जाणाऱ्या उपभोग्य वस्तूंपासून प्रारंभ करा आणि समस्या चेंबरच्या खोल भागांकडे टप्प्याटप्प्याने शोधून काढा.

Q2: SiC epitaxy मध्ये, स्टेप-फ्लो वाढीसाठी प्रक्रिया विंडो किती अरुंद आहे? तापमान आणि दाब विचलनासाठी सहनशीलता काय आहे?

A: हा प्रश्न SiC एपिटॅक्सी प्रक्रियेच्या मुख्य भागाला स्पर्श करतो—चरण-प्रवाह वाढीसाठी अत्यंत अरुंद चौकटीत एकाच वेळी तीन अटी पूर्ण करणे आवश्यक आहे: पृष्ठभागाची पुरेशी गतिशीलता, पायरीच्या काठावर योग्य न्यूक्लिएशन अडथळा आणि त्रिमितीय बेटाच्या वाढीचे दडपण.

मोठ्या प्रमाणावर उत्पादन लाइन्सच्या व्यावहारिक डेटावर आधारित:

• तापमान विंडो: साधारणपणे 1550°C आणि 1650°C दरम्यान, अंदाजे ±15°C च्या प्रभावी विंडोसह. तापमान खूप कमी असल्यास, पृष्ठभागाचा खडबडीतपणा (RMS) झपाट्याने खराब होतो; तापमान खूप जास्त असल्यास, 3C-SiC पॉलिमॉर्फिक समावेश दिसून येतो.
• प्रेशर विंडो: साधारणपणे 50 आणि 200 mbar दरम्यान नियंत्रित, अंदाजे ±20 mbar च्या प्रभावी विंडोसह. अत्याधिक दाब → पृष्ठभागाच्या स्थलांतराची लांबी आणि पायरी एकत्र येणे; अपुरा दाब → कमी झालेले बाष्प अतिसंपृक्तता आणि वाढीच्या दरात लक्षणीय घट.

व्यावहारिक अभियांत्रिकी अनुप्रयोगांमध्ये, बहुतेक प्रक्रिया अभियंते प्रथम तापमान निश्चित करणे आणि नंतर विंडो शोधण्यासाठी दाब सुधारणे पसंत करतात—कारण चेंबर दाब बदलांना अधिक जलद प्रतिसाद देते, ज्यामुळे ते जलद DOE (प्रयोगांचे डिझाइन) स्कॅनसाठी योग्य बनते.

Q3: MOCVD उपकरणांमध्ये ग्रेफाइट ससेप्टरचे बदलण्याचे चक्र कसे निर्धारित केले जाते? हे धावांच्या संख्येवर आधारित आहे की दृश्य तपासणी?

A: ही समस्या थेट प्रक्रिया उत्पन्न आणि उत्पादन खर्च यांच्यातील संतुलनाशी संबंधित आहे आणि उत्पादन लाइन अभियंते आणि खरेदी निर्णय घेणारे या दोघांसाठी मुख्य फोकस आहे.

उद्योग-मानक सराव हा "बॅच लाइफस्पॅन" आणि "दृश्य तपासणी" एकत्रित करणारा दुहेरी-ट्रॅक दृष्टीकोन आहे:

• बॅच आयुर्मान: पुरवठादार शिफारस केलेले सेवा जीवन प्रदान करतात (उदा., Aixtron बॅचसाठी VETEK च्या SiC-कोटेड ससेप्टर्सची शिफारस केली जाते), कोटिंगच्या थर्मल सायकलिंग थकवावर आधारित प्रवेगक वृद्धत्व चाचण्यांमधून प्राप्त होते. जरी देखावा सामान्य असला तरीही, अचानक बिघाड होण्याचा धोका कमी करण्यासाठी या बॅचच्या संख्येपर्यंत पोहोचण्यापूर्वी शेड्यूल केल्यानुसार ससेप्टर बदलण्याची शिफारस केली जाते.

• व्हिज्युअल तपासणी: प्रक्रियेच्या प्रत्येक बॅचनंतर, SiC कोटिंग पृष्ठभागाची दृष्यदृष्ट्या तपासणी करा किंवा सूक्ष्मदर्शकाखाली त्याचे परीक्षण करा. खालीलपैकी कोणतेही "लाल ध्वज" दिसल्यास, बदली ताबडतोब करणे आवश्यक आहे - शिफारस केलेले सेवा आयुष्य संपेपर्यंत प्रतीक्षा करू नका:

①कोटिंगचे दृश्यमान सोलणे किंवा क्रॅक होणे;

② पृष्ठभागावर 1 मिमी > व्यासासह रंगीत पॅचेस (कोटिंगचे नुकसान आणि ग्रेफाइट सब्सट्रेटचे ऑक्सिडेशन दर्शवते);

③ एपिटॅक्सियल लेयरमध्ये आवर्ती स्थानिक जाडीचे फरक, जर एअरफ्लो वितरण घटक नाकारले गेले असतील.

व्यापकपणे प्रमाणित अभियांत्रिकी सराव म्हणजे पुरवठादाराच्या शिफारस केलेल्या आयुर्मानाच्या 80% वर पुनर्स्थापना चक्र सेट करणे, त्याच वेळी प्रत्येक बॅचचे स्वरूप छायाचित्रण आणि संग्रहित करून सब्सट्रेट आयुर्मान डेटाबेस स्थापित करणे - हा दृष्टीकोन अकाली स्क्रॅपिंग टाळतो (ज्यामुळे कचरा होतो) आणि जोपर्यंत जुगार खेळला जाऊ शकतो.

Q4: जेव्हा एपिटॅक्सियल वेफर बो किंवा वार्प स्पेसिफिकेशन्सपेक्षा जास्त असतात, तेव्हा हे प्रामुख्याने सब्सट्रेट किंवा एपिटॅक्सियल प्रक्रियेमुळे होते का?

उत्तर: उत्पन्न विश्लेषण बैठकीदरम्यान अभियंत्यांमध्ये "जबाबदारीचे गुणधर्म" हा सर्वात चर्चेचा मुद्दा आहे. उत्तर आहे—दोन्ही योगदान देतात, परंतु सापेक्ष वजन भौतिक प्रणालीवर अवलंबून बदलते:

वॉरपेज समस्यांसाठी एक व्यावहारिक समस्यानिवारण क्रम: प्रथम, सब्सट्रेटचा इनकमिंग वॉरपेज डेटा (पुरवठादार Cpk अहवाल) सत्यापित करा → त्यानंतर, एपिटॅक्सियल फर्नेसचे तापमान एकरूपता तपासा (थर्मोकूपल कॅलिब्रेशन) → शेवटी, प्रक्रिया कृती समायोजित करा.

सहावा. सारांश आणि निवड शिफारसी

सारांश, सब्सट्रेट "कंकाल आणि उष्णता सिंक" म्हणून काम करते, तर एपिटॅक्सियल लेयर "मेंदू आणि स्नायू" म्हणून कार्य करते. दोन्ही अपरिहार्य आहेत:

तुम्ही किमती-संवेदनशील मानक लॉजिक चिप्स किंवा साध्या वेगळ्या उपकरणांवर लक्ष केंद्रित करत असल्यास, तुमच्या गरजा पूर्ण करण्यासाठी उच्च-गुणवत्तेचे, मोठ्या आकाराचे सिलिकॉन सब्सट्रेट्स पुरेसे आहेत.

तुमच्या ॲप्लिकेशनमध्ये उच्च-फ्रिक्वेंसी कम्युनिकेशन्स, हाय-व्होल्टेज पॉवर कन्व्हर्जन किंवा उच्च-संवेदनशीलता फोटोडिटेक्शनचा समावेश असेल, तर अचूक एपिटॅक्सियल प्रक्रिया वापरून तयार केलेले वेफर्स ही तुमची सर्वोत्तम निवड आहे.

आजच्या सेमीकंडक्टर उत्पादन उद्योगात, जो सतत "वेगवान, लहान आणि अधिक कार्यक्षम" उपायांचा पाठपुरावा करतो, एपिटॅक्सियल तंत्रज्ञान हे मूरच्या कायद्याच्या भौतिक मर्यादांचे उल्लंघन करण्याचे मुख्य साधन बनले आहे.
