MOCVD SiC लेपित ग्रेफाइट ससेप्टर क्रॅकिंग विश्लेषण आणि थर्मल स्ट्रेस ऑप्टिमायझेशन केस स्टडी

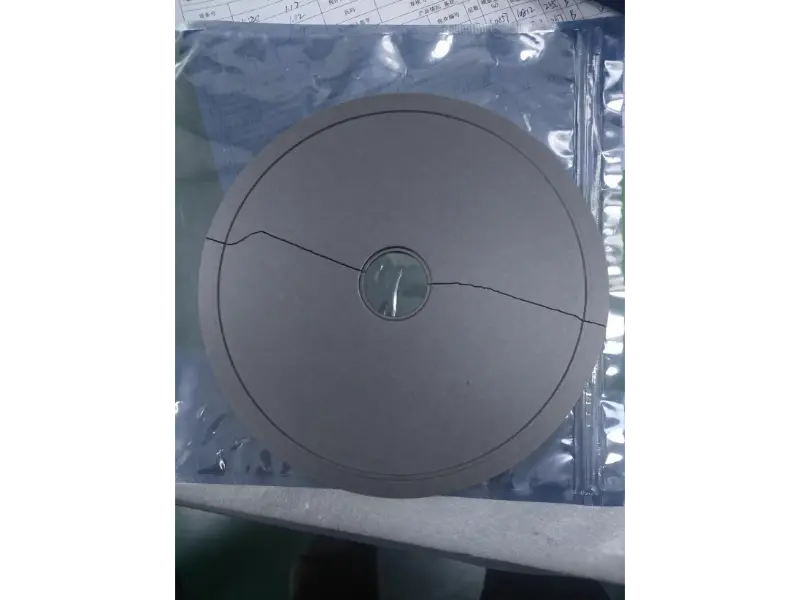

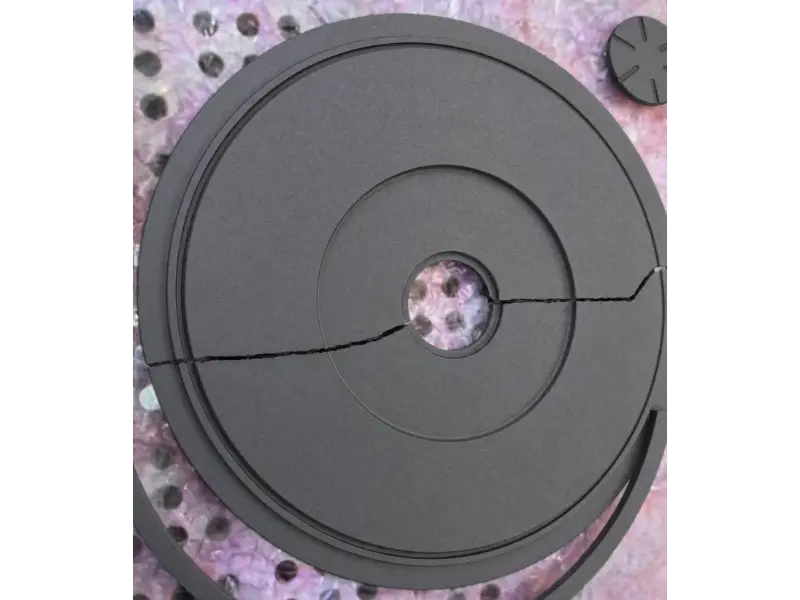

आकृती 1,2: MOCVD चे रेडियल फ्रॅक्चर मॉर्फोलॉजीCVD SiC-कोटेड ग्रेफाइट ससेप्टरसेंट्रल स्टेप थ्रू-होल पासून उगम

I. कार्यकारी सारांश आणि मुख्य निष्कर्ष

मुख्य निष्कर्ष:एपिटॅक्सियल वेफर ससेप्टर्स (वेफर वाहक) ची रचना आणि गुणवत्ता थेट त्यांचे सेवा जीवन निर्धारित करते, एपिटॅक्सी उत्पादन खर्च वाटप आणि उपकरणे डाउनटाइमवर खोलवर परिणाम करते. ससेप्टर्स निवडताना, एपिटॅक्सियल वेफर उत्पादक उच्च-गुणवत्तेच्या डिझाईन्सना प्राधान्य देतात जे वास्तविक प्रक्रियेच्या आवश्यकतांनुसार बनवतात, बदलण्याची वारंवारता कमी करतात आणि सेवा आयुष्य वाढवतात-त्यामुळे उत्पादन खर्चात लक्षणीय घट आणि एपिटॅक्सियल उत्पादनाच्या गुणवत्तेत स्थिर सुधारणा साध्य होते.

सेंट्रल स्टेपवर स्ट्रेस-बफरिंग झोनची पुनर्रचना करून आणि ग्रेफाइट सब्सट्रेट मटेरिअल ऑफ थर्मल एक्सपेन्शन (CTE) च्या अनुरूप गुणांकाने निवडून, Vetek (www.veteksemicon.com) ने MOCVD wafer मधील सेंट्रल स्टेप थ्रू-होलपासून उद्भवणारे रेडियल क्रॅकिंगचे औद्योगिक आव्हान पूर्णपणे सोडवले आहे.

परदेशातील तृतीय-पिढीतील अर्धसंवाहक एपिटॅक्सियल चिप उत्पादकाला मोठ्या आकाराच्या रासायनिक वाष्प संचयनाच्या तत्काळ क्रॅकिंग आणि नुकसानीमुळे उत्पादनातील गंभीर अडथळ्यांचा सामना करावा लागला.सिलिकॉन कार्बाइड (CVD SiC) लेपित ग्रेफाइट ससेप्टर्सउच्च-तापमान MOCVD epitaxial वाढ दरम्यान. आमच्या तांत्रिक टीमने मूळ कारणे शोधून काढली: मध्यवर्ती पायरीवर तीव्र ताण एकाग्रता आणि ग्रेफाइट सब्सट्रेटचा थर्मल विस्तार जुळत नाही. स्ट्रक्चरल मार्जिन रीकॉन्फिगरेशन (स्ट्रेस बफर झोनचा विस्तार करणे, फ्लोटिंग स्टेप पोझिशनिंग अपग्रेड करणे) आणि इष्टतम ग्रेफाइट सामग्री निवडीद्वारे, आम्ही क्लायंटसाठी क्रॅकिंग धोके यशस्वीरित्या दूर केले.

प्रमुख कामगिरी आणि मेट्रिक सुधारणा:

· ससेप्टर क्रॅकिंग रेट: >15% वरून 0% पर्यंत कमी

· सरासरी सायकल सेवा आयुष्य: 300%+ ने वाढले

· अनियोजित उपकरणे डाउनटाइम: 95% ने कमी

II. ग्राहक पार्श्वभूमी आणि पारंपारिक वेदना बिंदू

1. ग्राहक पार्श्वभूमी

क्लायंट हा एक अग्रगण्य ऑटोमोटिव्ह-ग्रेड कंपाऊंड सेमीकंडक्टर चिप निर्माता आहे जो उच्च-शक्ती आणि RF उपकरण एपिटॅक्सियल वेफर्सच्या मोठ्या प्रमाणात उत्पादनावर लक्ष केंद्रित करून अनेक मोठ्या-आकाराच्या, उच्च-तापमान MOCVD/MBE उत्पादन लाइन चालवतो. रिॲक्शन चेंबरचे ऑपरेटिंग तापमान वर्षभर 1000°C–1400°C पर्यंत पोहोचते, उच्च-फ्रिक्वेंसी इंडक्शन हीटिंग आणि तीव्र जलद गरम/कूलिंग थर्मल चक्रामधून. मुख्य घटक म्हणून थेट एपिटॅक्सियल वेफर्स, मोठ्या आकाराचेCVD SiC-लेपित ग्रेफाइट ससेप्टर्सउच्च-तापमान, उच्च-ताण वातावरणात अत्यंत संरचनात्मक स्थिरता आणि थर्मल एकरूपता राखली पाहिजे.

2. पारंपारिक दृष्टीकोन आणि तपशीलवार ऐतिहासिक वेदना बिंदू

पारंपारिक ससेप्टर डिझाईन्सचा वापर करताना, एपिटॅक्सियल उत्पादकांना दीर्घकाळ गंभीर आर्थिक आणि क्षमता वेदना बिंदूंचा सामना करावा लागला:

· वारंवार बदलणे आणि अत्यंत कमी आयुर्मान:पारंपारिक डिझाईन्स अत्यंत उच्च तापमानात थर्मल विस्ताराच्या भिन्नतेसाठी अयशस्वी ठरल्या. ससेप्टर्स अनेक डझन सायकलमध्ये क्रॅक झाले, काही इन्स्टॉलेशनवर लगेच अयशस्वी होतात (क्रॅकिंग रेट>15%).

· महागडा डाउनटाइम आणि साफसफाईचा खर्च:चेंबरच्या आत ससेप्टर क्रॅक झाल्यानंतर किंवा विस्कळीत झाल्यानंतर, एपिटॅक्सियल वेफर्सची संपूर्ण तुकडी स्क्रॅप केली गेली, ज्यामध्ये गंभीर कण दूषित होते. प्रत्येक घटनेसाठी 12-24 तास चेंबर कूलिंग, वेगळे करणे, साफसफाई, री-इव्हॅक्युएशन आणि दबाव/तापमान चाचणी आवश्यक असते. अनियोजित डाउनटाइम आणि उपभोग्य वस्तूंमुळे होणारे थेट नुकसान प्रति इव्हेंट हजारो USD पर्यंत पोहोचले.

· उच्च सिंगल-वेफर उत्पादन खर्च:उच्च-मूल्य उपभोग्य वस्तू म्हणून, वारंवार बदलण्यामुळे प्रति वेफर अतिरिक्त संसेप्टर खर्च वाटप झाला. त्याच बरोबर, डाउनटाइमने संपूर्ण उत्पादन ओळीवर एकूण उपकरणे परिणामकारकता (OEE) कमी केली, ज्यामुळे निश्चित ओव्हरहेड खर्चात लक्षणीय वाढ झाली.

III. तांत्रिक आव्हाने आणि अपयश यंत्रणा विश्लेषण

शारीरिक अपयश आकारविज्ञान:फ्रॅक्चर विश्लेषण सूचित करते की क्रॅक इनिशिएशन मध्यवर्ती थ्रू-होलच्या आतील पायरीपासून तंतोतंत उगम पावते, ससेप्टर बॉडीच्या दोन्ही बाजूंना त्रिज्या बाहेरील बाजूने विस्तारते.

मूळ कारण तपास (ताण यंत्रणा):

· सामग्री थर्मल विस्तार जुळत नाही:उच्च-तापमानाच्या कामकाजाच्या परिस्थितीत (1000°C आणि त्याहून अधिक), ग्रेफाइट सब्सट्रेट आणि SiC संरक्षणात्मक कोटिंगमध्ये लक्षणीय थर्मल विस्तार गुणांक (CTE) जुळत नाही. कारण ग्रेफाइटचा थर्मल विस्तार गुणांक त्यापेक्षा जास्त आहेSiC कोटिंग, ग्रेफाइट सब्सट्रेट पृष्ठभाग SiC थर पेक्षा गरम दरम्यान जास्त थर्मल विस्तार विकृतीतून जातो. हे लक्षणीय इंटरफेसियल थर्मल ताण निर्माण करते, शेवटी ग्रेफाइट सब्सट्रेट बॉडीला क्रॅक आणि अपयशास प्रवृत्त करते.

· तणावमुक्त क्षेत्रामध्ये संरचनात्मक दोष:मूळ डिझाईनमध्ये मध्यवर्ती पायरीवर आवश्यक संक्रमण बफर झोनचा अभाव होता, ज्यामुळे एक उत्कृष्ट यांत्रिक ताण एकाग्रता बिंदू तयार झाला. एकदा विस्ताराच्या ताणाने ग्रेफाइट सब्सट्रेटच्या तन्य शक्तीचा उंबरठा ओलांडला की, तीक्ष्ण पायरीच्या कोपर्यात सूक्ष्म क्रॅक त्वरित सुरू होतात आणि बाहेरच्या दिशेने फाटतात.

IV. उपाय: आम्ही समस्येचे निराकरण कसे केले

सेंट्रल स्टेप क्रॅकिंगला संबोधित करण्यासाठी, वेटेक R&D आणि अभियांत्रिकी टीमने थर्मल विस्ताराच्या उच्च-तापमान गुणांक (CTE) वर आधारित सर्वसमावेशक तांत्रिक स्पष्टीकरण योजना तयार केली. ऑप्टिमायझेशन:

V. परिणाम आणि परिमाणयोग्य फायदे

री-इंजिनियर केलेल्या ससेप्टर्सनी क्लायंटच्या उत्पादन लाइनवर कठोर थर्मल सायकलिंग आणि व्हॉल्यूम लाइन सत्यापन केले, उल्लेखनीय कामगिरी सुधारणा साध्य केल्या:

· थर्मल स्ट्रेस क्रॅकिंगचे संपूर्ण निर्मूलन:ऑप्टिमाइझ केलेले ससेप्टर्स 500 हून अधिक थर्मल चक्रांसाठी सतत कार्यरत होते, ज्यामुळे क्रॅकिंग आणि नुकसान दर थेट >15% ते 0% पर्यंत कमी होते.

· डाउनटाइम नुकसानामध्ये मोठ्या प्रमाणात घट:वाहक तुटल्यामुळे होणारा अनियोजित डाउनटाइम 95% ने कमी झाला, नाटकीयरित्या एकूण ओळ ओईईला चालना मिळाली.

· गुणाकार सेवा जीवन आणि खर्च कपात:सरासरी ससेप्टर सेवा जीवन 300%+ ने वाढले, परिणामी प्रति एपिटेक्सियल वेफरच्या वाटप केलेल्या ससेप्टरच्या खर्चात लक्षणीय घट झाली.

सहावा. Vetek उत्पादन आणि गुणवत्ता नियंत्रण हमी

· उच्च-शुद्ध कच्च्या मालाची निवड:CVD SiC कोटिंगसह निर्दोष CTE जुळत असल्याची खात्री करण्यासाठी प्रीमियम उच्च-घनता आयसोस्टॅटिक ग्रेफाइट सब्सट्रेट (7N शुद्धता, राख सामग्री <5 ppm) निवडली आहे.

· अचूक मशीनिंग:5-अक्ष CNC प्रिसिजन कटिंग (±0.005 मि.मी.च्या आत धरलेली सहनशीलता) वापरली जाते, ज्यामुळे केंद्रीय पायरीसारख्या गंभीर वैशिष्ट्यांवर अचूक ताण आराम बफर झोन तयार होतात.

· CVD SiC डिपॉझिशन:उच्च-तापमान CVD प्रक्रियांमध्ये दाट 80-100 μm β-SiC थर जमा होतो, ज्यामुळे उत्कृष्ट थर्मल एकरूपता आणि गंज संरक्षण मिळते.

· 100% CMM पूर्ण तपासणी:हाय-प्रिसिजन कोऑर्डिनेट मेजरिंग मशिन्स (सीएमएम) आपोआप स्कॅन करतात आणि पॉकेट ॲरे, सेंट्रल स्टेप डायमेन्शन्स आणि एकूण प्लॅनरिटी मोजतात.

· क्लीनरूम पॅकेजिंग आणि वितरण:क्लीन 100 क्लीनरूममध्ये साफ केले जाते आणि व्हॅक्यूम नायट्रोजन पॅकेजिंगमध्ये दुहेरी पॅक केलेले, सानुकूलित ईव्हीए शॉकप्रूफ केससह वितरित केले जाते.

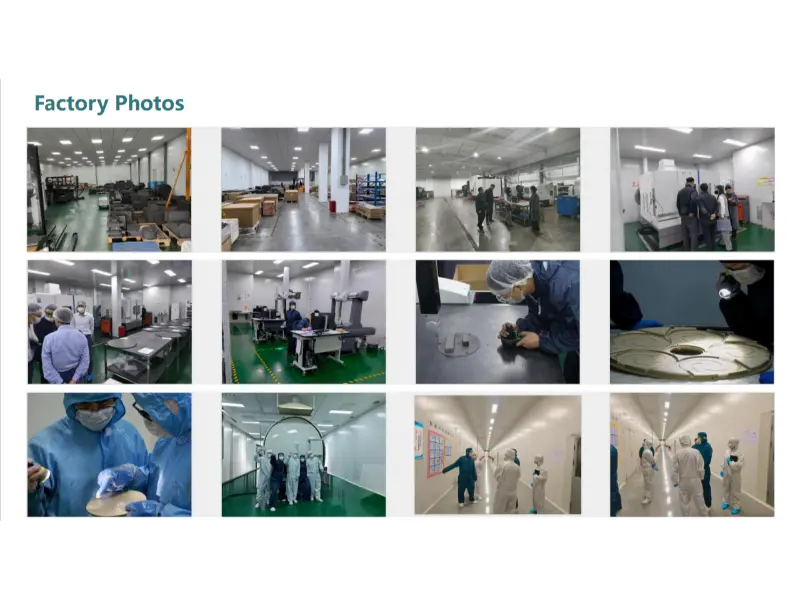

आकृती 3: वेटेक सेमीकंडक्टर प्रगत अचूक मशीनिंग, क्लीनरूम आणि गुणवत्ता नियंत्रण सुविधा

VII. वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: याचे प्राथमिक कारण काय आहेMOCVD SiC लेपित ग्रेफाइट ससेप्टरमध्यवर्ती पायरीपासून क्रॅक सुरू होतात?

उ: मुख्य कारण म्हणजे मध्यवर्ती पायरीवर ताण-निवारण बफर झोन नसणे, थर्मल तणाव वितरीत करण्यासाठी संरचनात्मक पुनर्रचना करणे आवश्यक आहे.

Q2: CVD SiC कोटिंग केवळ मध्यवर्ती पायरीवर क्रॅक होण्यास प्रतिबंध करू शकते?

A: नाही. SiC कोटिंग्स प्रामुख्याने गंज प्रतिकार, अशुद्धता प्रतिबंध आणि थर्मल वहन प्रदान करतात. स्ट्रक्चरल डिझाईन सदोष असल्यास, कोटिंग स्वतःच सब्सट्रेटमधील अंतर्गत संकुचित आणि तन्य ताण सहन करू शकत नाही. केवळ 'तर्कसंगतपणे डिझाइन केलेले स्ट्रेस-बफरिंग स्ट्रक्चर + उच्च-गुणवत्तेचे CVD SiC कोटिंग' चे संयोजन क्रॅकिंग समस्यांचे पूर्णपणे निराकरण करू शकते.

आठवा. सारांश आणि कृती कॉल (CTA)

एपिटॅक्सियल वेफर ससेप्टर्स हे सहाय्यक उपभोग्य वस्तू असले तरी, त्यांची संरचनात्मक रचना आणि उत्पादन गुणवत्ता फॅब उत्पादन कार्यक्षमतेवर आणि एकूण खर्चावर महत्त्वपूर्ण प्रभाव पाडते. पारंपारिक डिझाईन्स सहसा सामग्री CTE जुळणी आणि तणाव-एकाग्रता आराम झोनकडे दुर्लक्ष करतात, ज्यामुळे वारंवार ससेप्टर अपयशी ठरते, महाग डाउनटाइम आणि वेफर स्क्रॅप जोखीम.

Vetek च्या स्ट्रक्चरल ऑप्टिमायझेशन आणि परिष्कृत थर्मल स्ट्रेस इंजिनिअरिंगद्वारे, आम्ही केवळ ग्राहकांना पूर्णपणे निर्मूलन करण्यास मदत केली नाहीग्रेफाइट संवेदकक्रॅकिंग (क्रॅकिंग दर 0% पर्यंत कमी करणे), परंतु 300% पेक्षा जास्त वाहक सेवा जीवन देखील वाढवते. या सुधारणेने बदलण्याची वारंवारता लक्षणीयरीत्या कमी केली, प्रति-वेफर उपभोग्य वाटप खर्च कमी केला, आणि वेफर एपिटॅक्सियल वाढीची गुणवत्ता, स्थिरता आणि सातत्य याची हमी दिली - भरीव आर्थिक आणि क्षमता मूल्य प्रदान केले.

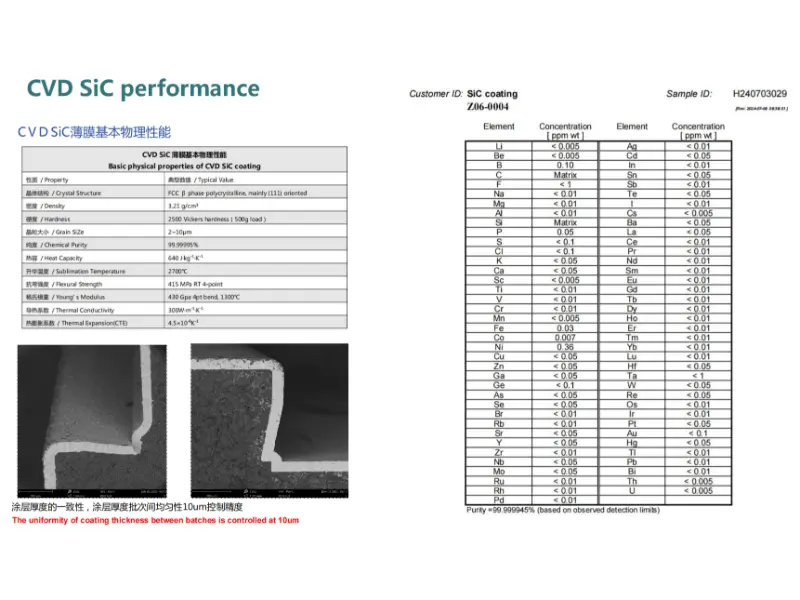

आकृती 4: मुख्य भौतिक गुणधर्म, SEM जाडीची एकरूपता आणि CVD SiC कोटिंगचे अति-उच्च शुद्धता विश्लेषण

सानुकूलित थर्मल स्ट्रेस ऑप्टिमायझेशन सोल्यूशन्ससाठी आमच्याशी संपर्क साधा

तुमचे MOCVD/MBE रिॲक्शन चेंबर ग्रेफाइट वाहक देखील उच्च-तापमान थर्मल स्ट्रेस क्रॅकिंग, SiC कोटिंग पीलिंग किंवा शॉर्ट सर्व्हिस लाइफ समस्यांना तोंड देत आहेत?

Vetek (www.veteksemicon.com) सेमीकंडक्टर CVD SiC कोटिंग आणि उच्च-शुद्धता ग्रेफाइट अचूक मशीनिंगमध्ये 10 वर्षांपेक्षा जास्त अनुभव आणते.

विनामूल्य थर्मल तणाव सहिष्णुता मूल्यमापन आणि चाचणी चाचणी सेवा प्राप्त करण्यासाठी तुमची मितीय रेखाचित्रे किंवा अयशस्वी नमुना फोटो सबमिट करा!
