सेमीकंडक्टर एपिटॅक्सीमध्ये सीव्हीडी कोटिंग्ज: अभियांत्रिकी मापदंड, SiC/TaC निवड आणि अपयश नियंत्रण

लेखक | अभियंता निकवू | अभियंता, प्रगत साहित्य विभाग, वेटेक सेमीकंडक्टर

परिचय: एपिटॅक्सीमध्ये, लेपित ग्रेफाइट ससेप्टर अणुभट्टीच्या थर्मल, रासायनिक आणि दूषित सीमांचा भाग आहे. त्याचे मूल्य केवळ कोटिंगच्या जाडीमध्ये नाही, तर पूर्ण झालेला भाग वाढ आणि साफसफाईच्या चक्रांद्वारे वेफरचे तापमान, पृष्ठभागाची स्थिरता आणि पुनरावृत्तीक्षमता किती सातत्यपूर्णपणे टिकवून ठेवतो.

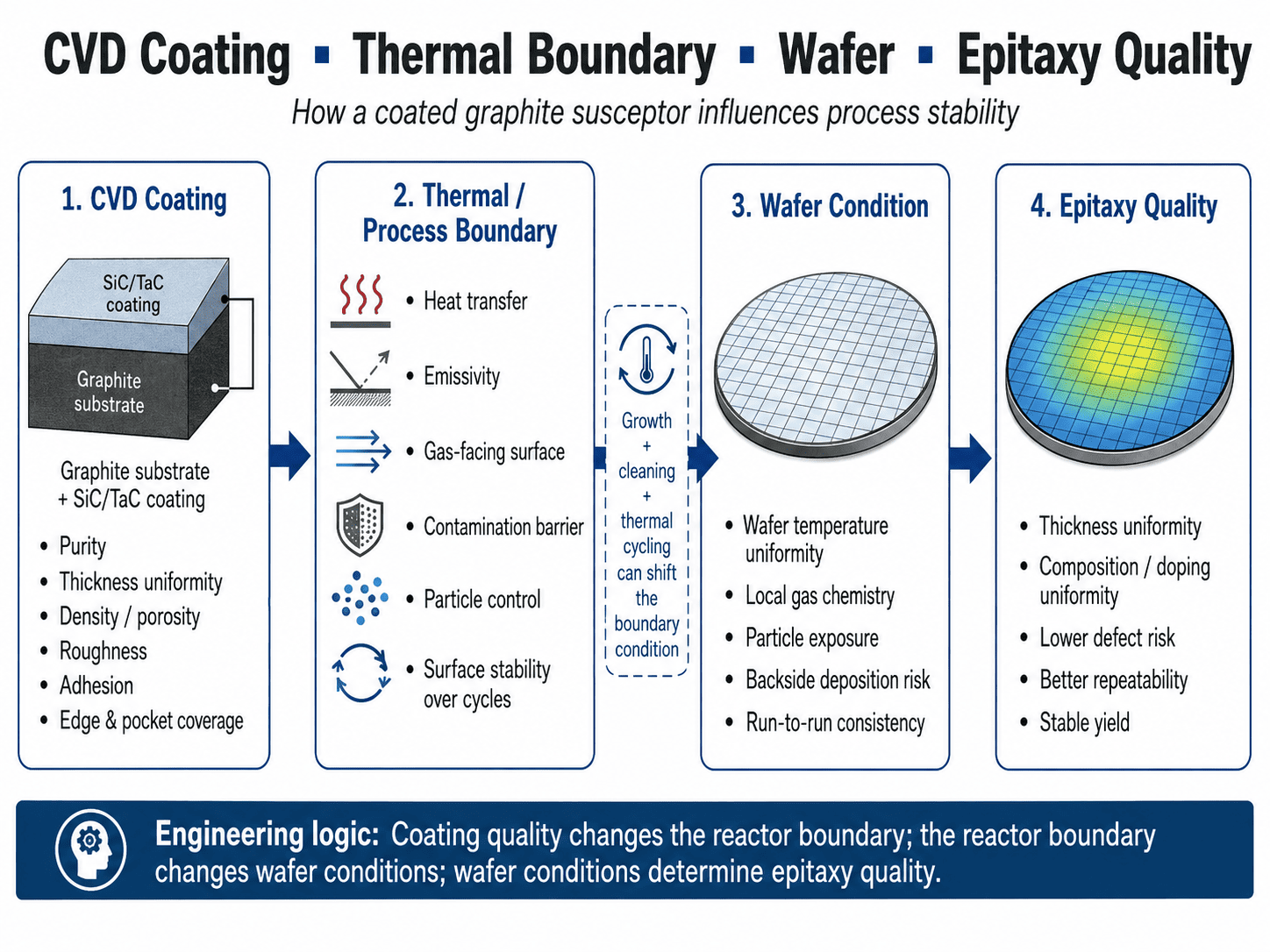

1. Epitaxy प्रक्रिया सीमा म्हणून CVD कोटिंग

मूळ निष्कर्ष: अपरिवर्तित तापमान, दाब आणि वायूचा प्रवाह असला तरीही, कोटिंगचा खडबडीतपणा, ठेवी, खिशाची भूमिती किंवा इंटरफेसचा ऱ्हास यामुळे उष्णता हस्तांतरण आणि पृष्ठभागाची रसायनशास्त्र बदलू शकते. म्हणून कोटेड ससेप्टरला प्रक्रिया-गंभीर अणुभट्टी घटक म्हणून मानले पाहिजे, निष्क्रिय वेफर होल्डर नाही.

सामान्य वाढीचे तापमान भार स्पष्ट करतात: GaN MOCVD अनेकदा 1000–1100°C च्या जवळ, Si epitaxy 1050–1200°C च्या आसपास, आणि SiC epitaxy अंदाजे 1500–1700°C. वेफरचे तापमान हीटर पॉवर अधिक ससेप्टर भूमिती, उत्सर्जन, खिशाची खोली, रोटेशन आणि वायू प्रवाह यावर अवलंबून असते.

प्लॅनेटरी MOCVD जाडी, रचना आणि डोपिंग एकसमानता सुधारण्यासाठी लॅमिनार प्रवाह आणि एकाधिक वाहक रोटेशन वापरते.[1]

2. CVD SiC आणि TaC कोटिंग पॅरामीटर्स

मूळ निष्कर्ष: "100 μm कोटिंग" हे पूर्ण अर्धसंवाहक तपशील नाही. घनता, शुद्धता, सूक्ष्म संरचना, खडबडीतपणा, CTE, जाडीचे वितरण, आसंजन आणि दोष नियंत्रण यांचा एकत्रितपणे विचार करणे आवश्यक आहे, विशेषत: खिसे, कडा, छिद्रे आणि छायांकित वैशिष्ट्यांवर जेथे स्थानिक निक्षेप भिन्न असू शकतात.

अभियांत्रिकी साखळी आहे:

CVD तापमान / दाब / वायू प्रमाण → धान्य वाढ → घनता / उग्रपणा / ताण → कोटिंग लाइफ.

उच्च दाबामुळे खडबडीतपणा आणि सच्छिद्रता वाढली, तर जास्त तापमानामुळे खडबडीत संरचना निर्माण झाली.[3]

3. थर्मल एकरूपता आणि रन-टू-रन पुनरावृत्तीक्षमता

मूळ निष्कर्ष: एखादे कोटिंग दृश्यमानपणे सोलण्यापूर्वी प्रक्रिया-अस्वीकार्य बनू शकते. जाडीचा प्रवाह, मंदी, ठेवी किंवा खडबडीत बदल हे वेफर-टू-ससेप्टर उष्णता हस्तांतरण आणि उत्सर्जितता बदलू शकतात, ज्यामुळे तापमान किंवा रन-टू-रन ड्रिफ्ट तयार होतात आणि घटक अद्याप यांत्रिकरित्या अखंड दिसतो.

वेफर उष्णता शिल्लक:

Qtotal = Qconduction + Qradiation + Qconvection

कोटेड ससेप्टर भौतिक गुणधर्म, पृष्ठभागाची स्थिती आणि भूमितीद्वारे या संज्ञांवर प्रभाव टाकतो. खिशाची खोली महत्त्वाची कारण कोटिंग तयार केल्याने अंतिम वेफर बसण्याची भूमिती बदलते.

खिशाच्या आसपास बदलणारे नाममात्र 100 μm कोटिंग स्थानिक थर्मल मार्ग आणि अंतिम परिमाण दोन्ही बदलू शकते. लहान भिन्नतेमुळे आपोआप गैर-एकरूपता येत नाही, परंतु पोस्ट-कोटिंग पॉकेटची खोली CTQ असावी.

उत्पादन दरम्यान:

ग्रोथ डिपॉझिट + क्लीनिंग + थर्मल सायकलिंग → रफनेस/एमिसिव्हिटी ड्रिफ्ट → थर्मल-बाउंडरी ड्रिफ्ट → वेफर-टेम्परेचर ड्रिफ्ट → ग्रोथ-रेट/कंपोझिशन ड्रिफ्ट.

त्यामुळे घटक जीवनकाल प्रक्रिया मर्यादांद्वारे परिभाषित केले जावे - केवळ "कोणतेही दृश्यमान तुटणे" द्वारे नाही.

4. CVD SiC विरुद्ध CVD TaC निवड

मूळ निष्कर्ष: CVD SiC ही अनेक Si, GaN आणि SiC एपिटॅक्सी भागांसाठी व्यावहारिक आधाररेखा आहे कारण त्याची परिपक्वता, शुद्धता आणि ग्रेफाइटशी सुसंगतता आहे. जेव्हा तीव्र तापमान किंवा Si-रिच रसायनशास्त्र SiC मंदीला सत्यापित आजीवन-मर्यादित यंत्रणा बनवते तेव्हा TaC आकर्षक बनते.

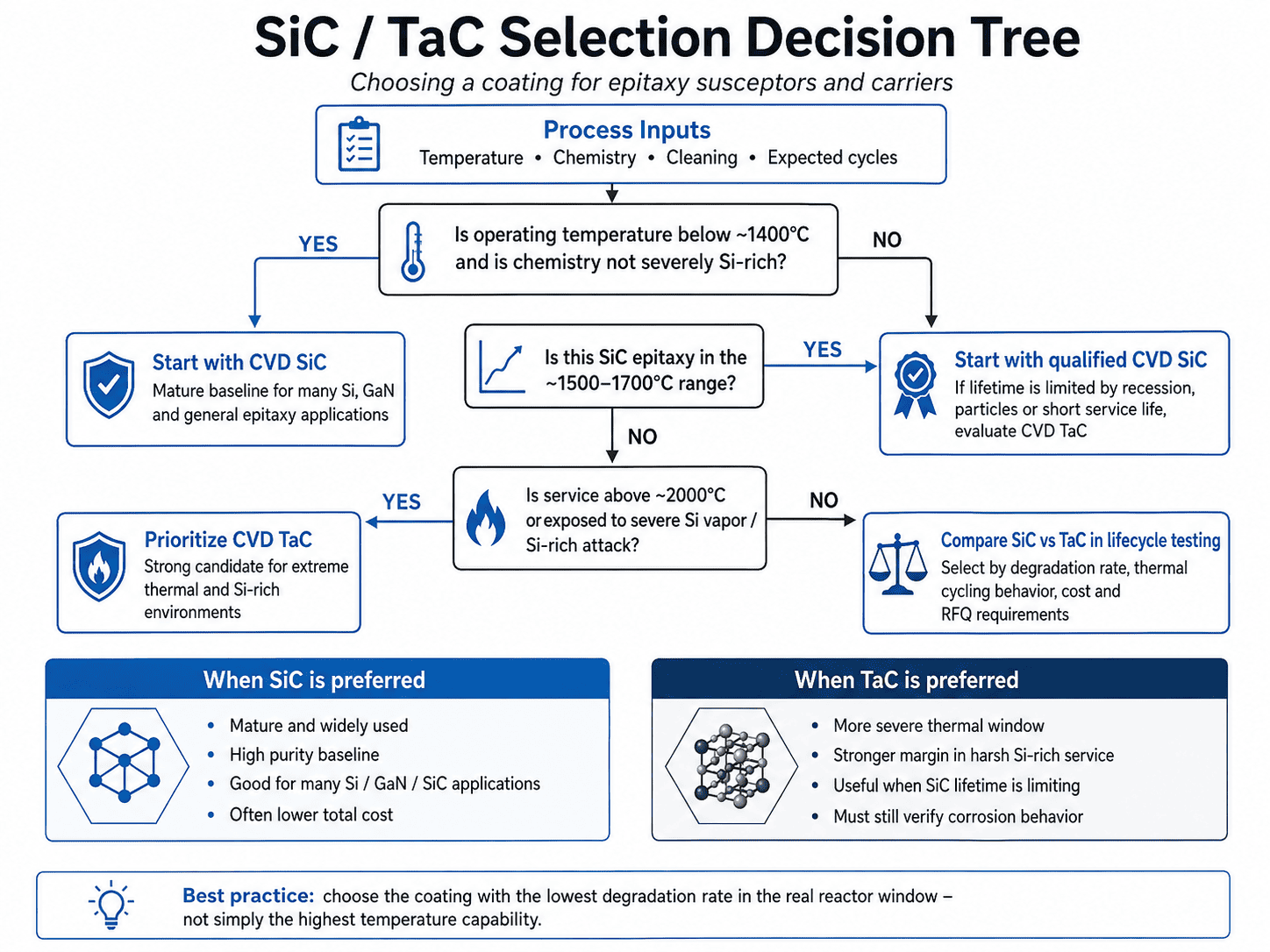

निवड निर्णय वृक्ष टी < ~1400°C आणि SiC रासायनिकदृष्ट्या सुसंगत?

→ होय: CVD SiC पात्र.

→ नाही: सुरू ठेवा.

SiC एपिटॅक्सी ~1500–1700°C वर?

→ सिद्ध SiC सह प्रारंभ करा. जर मंदी, कण किंवा लहान आयुष्य वर्चस्व असेल तर, TaC ची तुलना करा.

>2000°C किंवा तीव्र Si-वाष्प एक्सपोजर?

→ TaC मूल्यांकनाला प्राधान्य द्या.

TaC रासायनिकदृष्ट्या अभेद्य नाही. सिलिकॉन बाष्प मध्ये 1973 K वर, CVD TaC ने TaSi₂/SiC प्रतिक्रिया उत्पादने तयार केली; वाढत्या Si एक्सपोजरमुळे गंज खोली आणि खडबडीतपणा वाढला.[4] म्हणून निवड वास्तविक अणुभट्टीतील ऱ्हास दरावर आधारित असावी, केवळ वितळण्याच्या बिंदूवर आधारित नाही.

5. सीव्हीडी कोटिंग अयशस्वी यंत्रणा

मूळ निष्कर्ष: बहुतेक कोटेड-ससेप्टर फेल्युअर्स जोडलेल्या थर्मल स्ट्रेस, डिपॉझिशन नॉन-एकरूपता, रासायनिक मंदी आणि साफसफाई किंवा हाताळणीचे नुकसान यामुळे उद्भवतात. अयशस्वी विश्लेषणाने "कोटिंग पीलिंग" वर थांबण्याऐवजी दृश्यमान दोष त्याच्या मूळ यंत्रणेशी आणि नंतर वेफर लक्षणाशी जोडला पाहिजे.

एक उपयुक्त प्रथम-ऑर्डर थर्मल-तणाव संबंध आहे:

σ ≈ E × Δα × ΔT

जेथे E कोटिंग मॉड्यूलस आहे, Δα कोटिंग/सबस्ट्रेट CTE फरक आणि ΔT थर्मल भ्रमण आहे. म्हणूनच ग्रेफाइट सीटीई जुळणे जवळजवळ कोटिंगच्या शुद्धतेइतकेच महत्त्वाचे आहे.

खोल खिसे, छिद्रे आणि खोबणी विविध पूर्ववर्ती वाहतूक प्राप्त करू शकतात:

स्थानिक पातळ/सच्छिद्र कोटिंग → थर्मल/रासायनिक हल्ला → ग्रेफाइट एक्सपोजर → इरोशन → कण → वेफर-दोष धोका.

त्यामुळे एक घटक यांत्रिक जीवनाच्या समाप्तीपूर्वी प्रक्रियेच्या समाप्तीपर्यंत पोहोचू शकतो.

6. पात्रता आणि RFQ आवश्यकता

मूळ निष्कर्ष: पात्रतेने अणुभट्टीची परिस्थिती मोजता येण्याजोग्या CTQ मध्ये रूपांतरित केली पाहिजे आणि तयार भूमितीवर त्यांची पडताळणी केली पाहिजे. केवळ साहित्य प्रमाणपत्रे अपुरी आहेत; पुनरावृत्ती करण्यायोग्य कोटिंग अखंडता, परिमाणे आणि औष्णिक/रासायनिक वर्तन हे प्रातिनिधिक वाढ आणि स्वच्छता चक्राद्वारे लक्ष्य आहे.

व्यावहारिक तपशीलांमध्ये हे समाविष्ट असावे:

• साहित्य: ग्रेफाइट ग्रेड, शुद्धता, CTE; कोटिंग टप्पा आणि शुद्धता.
• लेप: जाडी, स्थानिक मर्यादा, उग्रपणा, पिनहोल/सच्छिद्रता निकष, आसंजन किंवा थर्मल-सायकल निकष.
• भूमिती: कोटिंगनंतर खिशातील खोली, सपाटपणा/रनआउट, ओडी/आयडी, छिद्र आणि रोटेशन-संबंधित सीटीक्यू.
• प्रक्रिया: वेफर आकार, तापमान, वायू, दाब, गरम/रोटेशन मोड, स्वच्छता रसायनशास्त्र आणि अपेक्षित चक्र.

शिफारस केलेले चेकपॉइंट:

येणारे → परिभाषित वाढ चक्र → स्वच्छता → जीवनाचा शेवट.

या चेकपॉईंटला कण आणि वेफर डेटासह परस्परसंबंधित करणे केवळ व्हिज्युअल तपासणीपेक्षा अधिक उपयुक्त आहे.

7. वारंवार विचारले जाणारे प्रश्न

CVD SiC किती जाड असावे?

सुमारे 100 μm हा एक उपयुक्त संदर्भ आहे, सार्वत्रिक इष्टतम नाही. भूमिती, गंज भत्ता, ताण आणि मितीय सहिष्णुता लक्ष्य निर्धारित करतात.

जाड कोटिंग नेहमीच जास्त काळ टिकते का?

नाही. हे गंज राखीव जोडते परंतु अवशिष्ट ताण आणि मितीय शिफ्ट देखील वाढवू शकते.

SiC कोटिंग का सोलते?

ठराविक योगदानकर्ते म्हणजे CTE जुळत नाही, अवशिष्ट ताण, इंटरफेस दोष, काठ भूमिती, थर्मल सायकलिंग, रासायनिक हल्ला आणि साफसफाईचे नुकसान.

TaC ने SiC ची जागा कधी घ्यावी?

जेव्हा उच्च-तापमान किंवा Si-श्रीमंत आक्रमण ही SiC आजीवन मर्यादा प्रबळ असल्याचे सिद्ध होते आणि TaC चांगले जीवनचक्र परिणाम देते.

निष्कर्ष

मूळ निष्कर्ष: सीव्हीडी-लेपित ग्रेफाइट एपिटॅक्सी प्रक्रियेचा भाग म्हणून पात्र असले पाहिजे. संपूर्ण उत्पादनामध्ये स्थिर थर्मल, रासायनिक आणि मितीय वर्तन हे लक्ष्य आहे, केवळ दृश्यमान हानीऐवजी मोजता येण्याजोग्या प्रक्रिया CTQs द्वारे परिभाषित केलेले जीवन समाप्ती आहे.

अभियांत्रिकी साखळी आहे:

ग्रेफाइट सब्सट्रेट → CVD मायक्रोस्ट्रक्चर → समाप्त भूमिती → थर्मल/रासायनिक स्थिरता → वेफर पुनरावृत्तीक्षमता.

चांगला प्रश्न म्हणजे "कोटिंग किती जाड आहे?" परंतु "पुन्हा वाढ, साफसफाई आणि थर्मल चक्रानंतर हा घटक कसा वागेल आणि कोणती मोजता येण्याजोगी मर्यादा त्याच्या आयुष्याची समाप्ती परिभाषित करते?"

संदर्भ

[१] AIXTRON SE, प्लॅनेटरी प्रिन्सिपल (MOCVD).

[२] SGL कार्बन, SIGRAFINE® SiC कोटिंग – मटेरियल डेटा.

[३] Huo Y. et al., Scientific Reports 16, 4150 (2026), "ग्रेफाइट सब्सट्रेट्सवरील CVD-SiC कोटिंग्जमधील प्रक्रिया-संरचना-संपदा सहसंबंधाचा अभ्यास."

[४] Hao K. et al., व्हॅक्यूम 241, 114677 (2025), "ग्रेफाइट सब्सट्रेट्सवर CVD TaC कोटिंग्जची सिलिकॉन वाष्प प्रेरित गंज यंत्रणा."

अभियंता निकवू यांना CVD कोटिंग्ज आणि कार्बन-आधारित हॉट-झोन मटेरियलच्या R&D मध्ये 15 वर्षांचा अनुभव आहे. त्यांनी 8-इंच SiC एपिटॅक्सीमध्ये वापरल्या जाणाऱ्या चीनच्या पहिल्या TaC-कोटेड ग्रेफाइट घटकांसाठी मोठ्या प्रमाणावर उत्पादन सादर करण्याच्या प्रकल्पाचे नेतृत्व केले. त्यांनी SiC क्रिस्टल ग्रोथसाठी असंख्य हॉट-झोन डिझाइन आणि अयशस्वी विश्लेषण प्रकल्पांमध्ये भाग घेतला आहे आणि हॉट-झोन सामग्रीशी संबंधित सात शोध पेटंट्स धारण केले आहेत.
