थर्ड-जनरेशन सेमीकंडक्टरमध्ये CVD TaC "उच्च-तापमान चिलखत" का कोटिंग आहे

SiC क्रिस्टल ग्रोथ फर्नेसमधील वातावरण सेमीकंडक्टर उत्पादनामध्ये कमीत कमी माफ करण्यायोग्य आहे: तापमान 2400°C पेक्षा जास्त आहे, हायड्रोजन आणि अमोनियाचे प्रमाण जास्त आहे आणि ग्रेफाइट घटक सतत कण बाहेर पडण्याचा आणि अशुद्धता सोडण्याचा धोका असतो. प्रक्रिया अभियंत्यांनी बर्याच काळापासून एक भौतिक उपाय शोधला आहे जो एकाच वेळी तीव्र उष्णता, आक्रमक रसायनशास्त्र आणि दूषिततेचा सामना करू शकेल.

CVD टँटलम कार्बाइड (TaC) कोटिंग शांतपणे ते उत्तर बनले आहे — 3880°C च्या वितळण्याच्या बिंदूसह, NH₃ मध्ये फक्त 0.2μm/hr आणि H₂ मध्ये 0.1μm/hr एच दर आणि ppb मध्ये मोजले जाणारे गंभीर अशुद्धता पातळी. तथापि, उत्पादनाच्या मजल्यावर जे घडते ते हे खरोखर आकर्षक बनवते: मायक्रो-पाईप दोष घनता 90% पेक्षा कमी होते, एकूण क्रिस्टल अशुद्धतेचे प्रमाण 70% पेक्षा जास्त कमी होते आणि प्रतिरोधकता 2 ते 3 च्या घटकाने वाढते.
तर TaC कोटिंग हे नक्की कसे साध्य करते? त्याचे कार्यप्रदर्शन फायदे कोठून येतात? कोणत्या रिअल-वर्ल्ड ॲप्लिकेशन्समध्ये ते सर्वात जास्त मूल्य देते? आणि बाजार कोणत्या दिशेने जात आहे? हा लेख पद्धतशीरपणे तांत्रिक तत्त्वे, मुख्य गुणधर्म, मुख्य अनुप्रयोग परिस्थिती आणि CVD TaC कोटिंगचे उद्योग ट्रेंड एक्सप्लोर करतो.

1. CVD TaC कोटिंग म्हणजे काय?

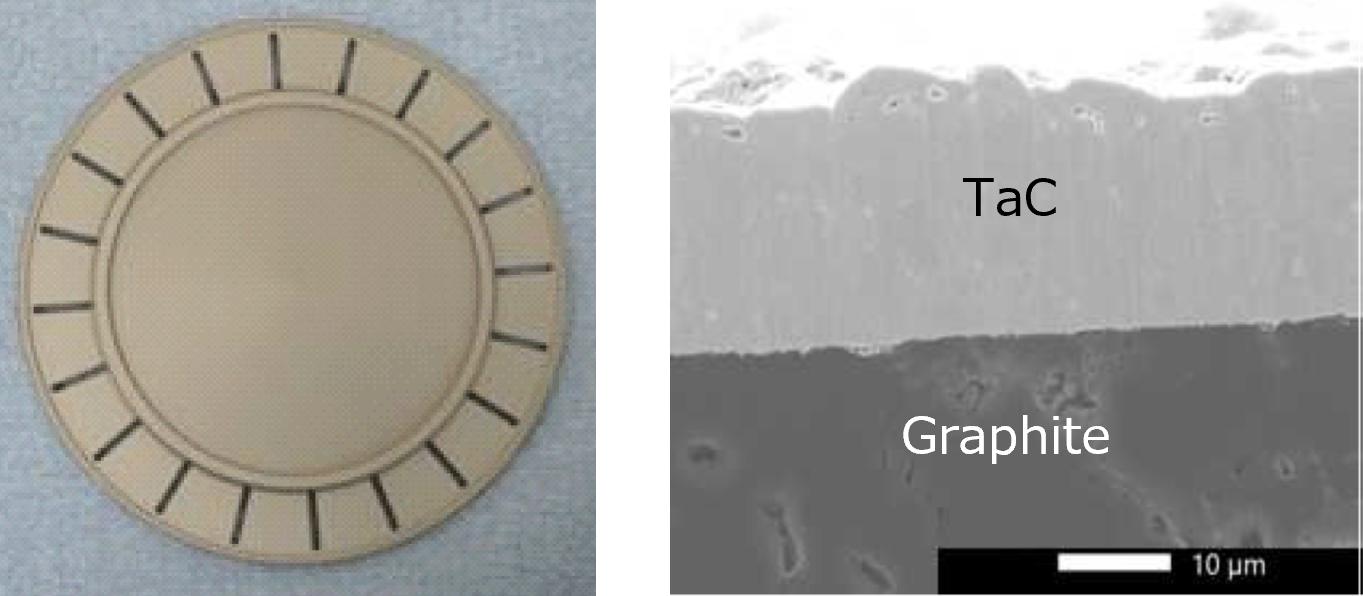

थोडक्यात, CVD TaC कोटिंग हा टँटलम कार्बाइड (TaC) चा एक संरक्षक स्तर आहे — एक विशिष्ट सोनेरी-पिवळा देखावा असलेले एक सिरॅमिक कंपाऊंड — रासायनिक वाफ साचून उच्च-शुद्ध ग्रेफाइट सब्सट्रेट्सवर जमा केले जाते. सामग्री स्वतःच गुणधर्मांचे संयोजन आणते जे एकत्रितपणे शोधणे कठीण आहे: 3880°C चा वितळण्याचा बिंदू, 15-19 GPa च्या श्रेणीतील कठोरता, मजबूत रासायनिक जडत्व आणि आक्रमक प्रक्रिया वातावरणात चांगले धरून ठेवलेल्या गंजला प्रतिकार.

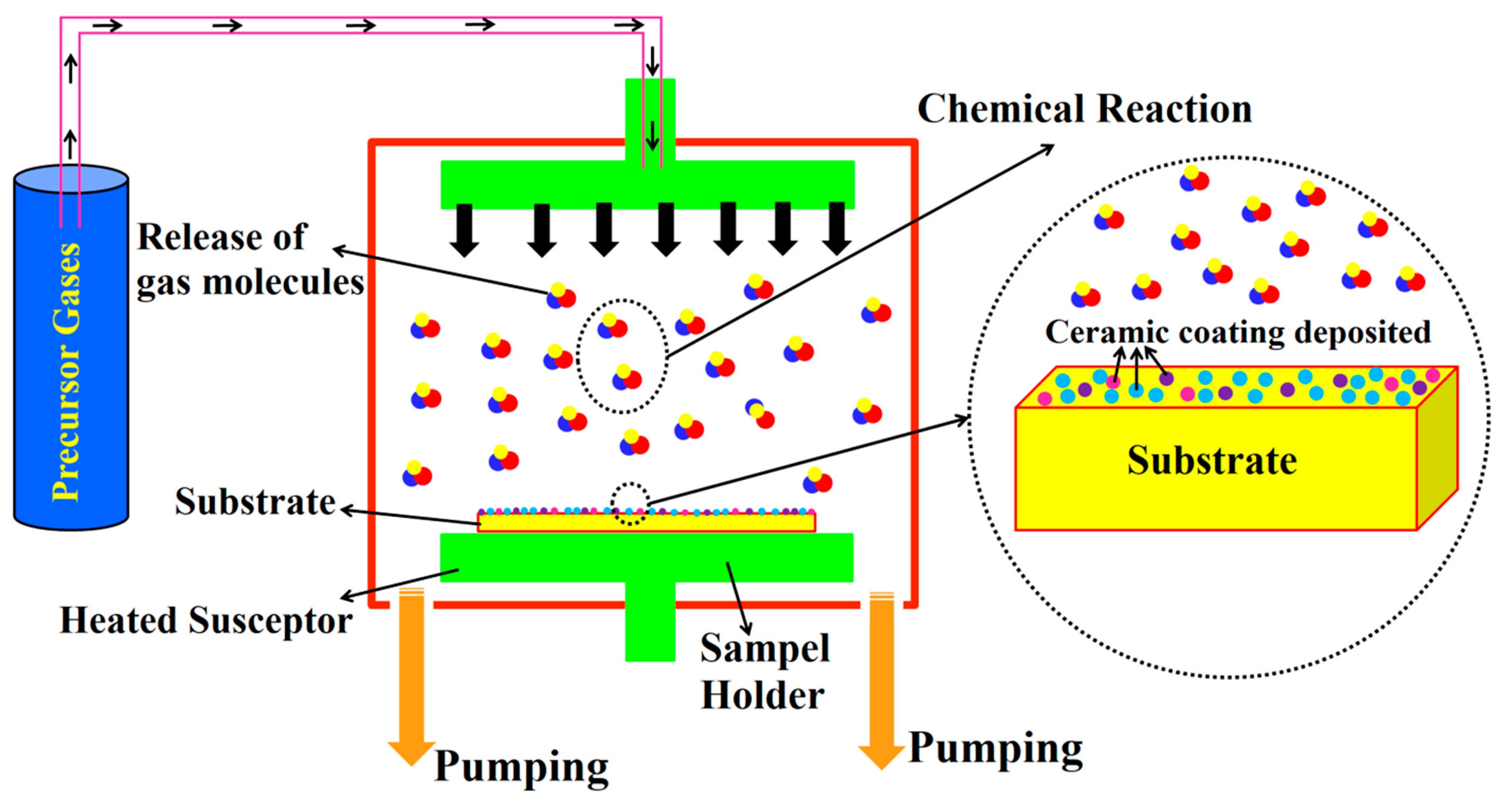

TaC कोटिंग्ज तयार करण्याच्या विविध मार्गांपैकी, CVD हा सर्वात परिपक्व मार्ग आहे. ठराविक रेसिपी, तपशीलवार, टँटलम पेंटाक्लोराईड (TaCl₅) आणि प्रोपीलीन (C₃H₆) टँटलम आणि कार्बन पूर्ववर्ती म्हणून सुरू होते, आर्गॉन आणि हायड्रोजनद्वारे गरम चेंबरमध्ये नेले जाते. एकदा वाष्पीकृत TaCl₅ ग्रेफाइट पृष्ठभागावर पोहोचल्यानंतर, ते शोषून घेते आणि विघटन आणि पुनर्संयोजन प्रतिक्रियांचा क्रम घेते. जे फॉर्म बनते ते केवळ पृष्ठभागाचा थर नसून एक दाट, चांगले चिकटलेले कोटिंग आहे जे वितळलेले मीठ किंवा सोल-जेल प्रक्रियेसारख्या पर्यायी पद्धतींपेक्षा जे साध्य करता येते त्यापेक्षा अधिक एकसमान आणि रचनात्मकदृष्ट्या नियंत्रित आहे.

2. CVD TaC कोटिंगचे मुख्य कार्यप्रदर्शन फायदे

2.1 अत्यंत उच्च थर्मल स्थिरता
CVD TaC कोटिंग 3880°C वर वितळते, त्यामुळे ते 2200°C च्या वर देखील संरचनात्मक रीतीने चांगले राहते. यामुळे SiC क्रिस्टल ग्रोथ आणि MOCVD सारख्या सेमीकंडक्टर प्रक्रियांची मागणी करण्यासाठी ते योग्य ठरते - अशा ठिकाणी जेथे गोष्टी खूप गरम होतात तेव्हा नियमित SiC कोटिंग्स खराब होतात.

2.2 उत्कृष्ट रासायनिक गंज प्रतिकार
हे कोटिंग हायड्रोजन, अमोनिया, क्लोराइड्स आणि सिलिकॉन वाष्प यांसारख्या संक्षारक प्रक्रिया वायूंविरूद्ध चांगले धरून ठेवते. SiC कोटिंग्जच्या तुलनेत, ते उच्च-तापमान अर्धसंवाहक वातावरणात ग्रेफाइट ऱ्हास आणि कण दूषित होण्यास कमी करते. परिणाम? उत्तम प्रक्रिया स्थिरता आणि उच्च वेफर उत्पन्न.

2.3 चांगली यांत्रिक कडकपणा आणि थर्मल शॉक प्रतिरोध
CVD TaC कोटिंग कठिण आहे आणि ग्रेफाइट सब्सट्रेट्सशी घट्ट बांधते, त्यामुळे ते हळूहळू परिधान करते आणि थर्मल शॉक चांगल्या प्रकारे हाताळते. क्रॅक किंवा सोलून न काढता ते वारंवार जलद गरम आणि थंड होण्याचे चक्र घेऊ शकते. याचा अर्थ दीर्घ घटक जीवन आणि जलद प्रक्रिया रॅम्प दर.

2.4 अति-उच्च शुद्धता आणि अशुद्धता दडपशाही

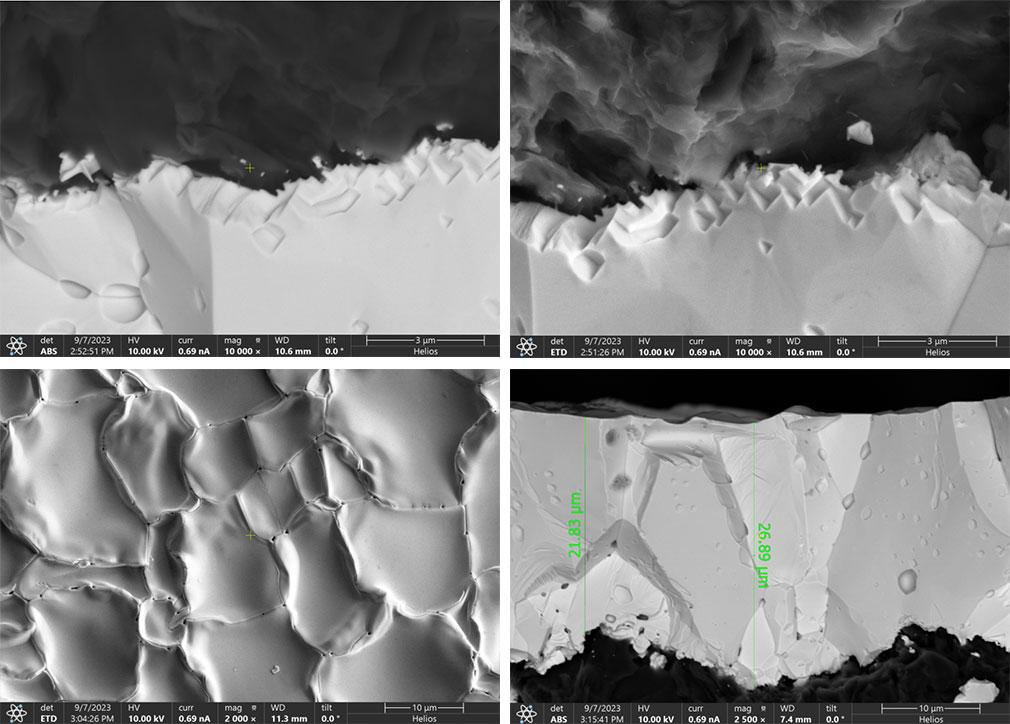

TaC कोटिंगमध्ये अशुद्धतेचे प्रमाण खूपच कमी असते आणि ते घन प्रसार अडथळा म्हणून काम करते - ते ग्रॅफाइट सब्सट्रेटमधून आणि वाढीच्या वातावरणात दूषित पदार्थांचे स्थलांतर थांबवते. हे क्रिस्टल दोष कमी करण्यास मदत करते, अशुद्धता बाहेर ठेवते आणि SiC क्रिस्टल्सची गुणवत्ता आणि प्रतिरोधकता दोन्ही सुधारते.

3. CVD TaC कोटिंगची विशिष्ट अनुप्रयोग परिस्थिती

3.1 SiC सिंगल क्रिस्टल ग्रोथ (PVT पद्धत)
SiC सिंगल क्रिस्टल्सच्या PVT वाढीच्या प्रक्रियेत, TaC कोटिंग मुख्य ग्रेफाइट घटक जसे की क्रूसिबल, मार्गदर्शक रिंग आणि सीड क्रिस्टल धारकांवर लागू केले जाते. फॅन एट अल द्वारे संशोधन. असे सूचित करते की TaC कोटिंग केवळ भौतिक संरक्षण प्रदान करत नाही तर, त्याच्या कमी उत्सर्जन वैशिष्ट्यांद्वारे, क्रिस्टल ग्रोथ इंटरफेसवर तापमान ग्रेडियंटचे नियमन करते, रेडियल तापमान एकसमानता सुधारते, SiC सबलिमेशन स्टोचिओमेट्री राखते, अशुद्धता स्थलांतरण दाबते आणि उर्जेचा वापर कमी करते. मेंग एट अल यांचे संशोधन. क्रिस्टल ग्रोथ जर्नलमध्ये आणखी पुष्टी केली जाते की TaC-कोटेड ग्रेफाइट रिले रिंग आणि ग्रेफाइट पेपरसह क्रुसिबल स्ट्रक्चर वापरून उगवलेला क्रिस्टल इंगॉट क्रिस्टल परिपूर्णता आणि इंटरफेस आकारात उत्कृष्ट वैशिष्ट्ये प्रदर्शित करतो. वास्तविक मोजमाप दर्शविते की TaC-कोटेड क्रुसिबलसह वाढलेल्या क्रिस्टल इनगॉट्सचा व्यास विचलन ≤2% आहे आणि क्रिस्टल पृष्ठभाग सपाटपणा (RMS) 40% ने सुधारला आहे.

3.2 GaN/SiC एपिटॅक्सियल ग्रोथ

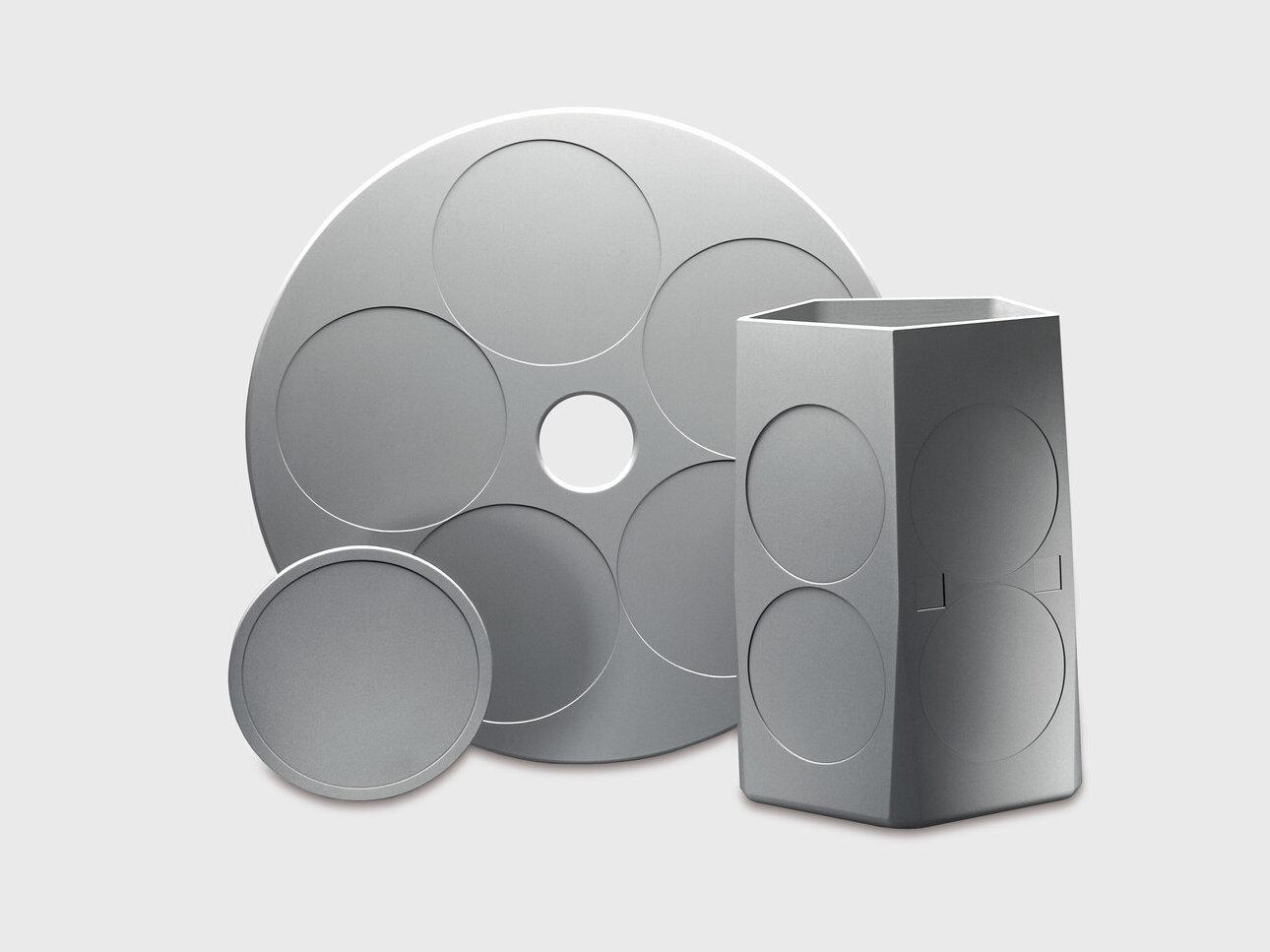

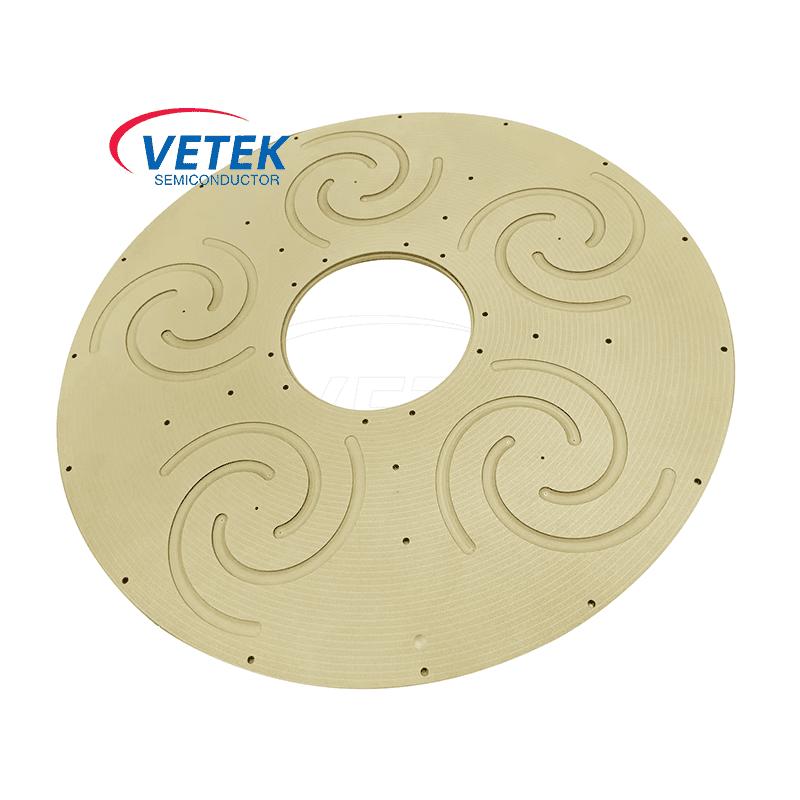

GaN आणि SiC epitaxy साठी CVD प्रतिक्रिया कक्षांमध्ये, TaC कोटिंग मोठ्या प्रमाणावर वेफर वाहक, सॅटेलाइट डिस्क, नोझल्स आणि सेन्सर यांसारख्या घटकांवर लागू केले जाते. या घटकांना उच्च-तापमान आणि संक्षारक वातावरणात दीर्घ कालावधीसाठी कार्य करणे आवश्यक आहे आणि TaC कोटिंग त्यांचे सेवा आयुष्य लक्षणीय वाढवू शकते आणि प्रक्रियेचे उत्पन्न सुधारू शकते. Aixtron G5 सारख्या MOCVD उपकरणांमध्ये, TaC कोटिंग प्रक्रिया स्थिरता सुनिश्चित करण्यासाठी एक प्रमुख सामग्री असल्याचे सिद्ध झाले आहे.

3.3 MOCVD सिस्टम हीटर्स

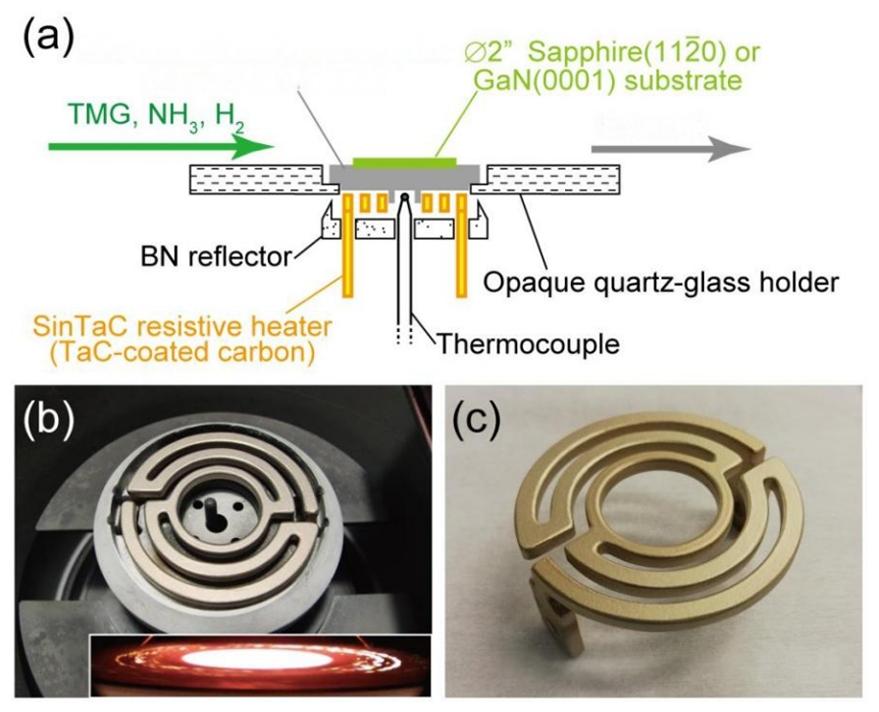

MOCVD प्रणालींमध्ये TaC-कोटेड ग्रेफाइट हीटर्स यशस्वीरित्या लागू केले गेले आहेत. पारंपारिक pBN-कोटेड हीटर्सच्या तुलनेत, TaC हीटर्स चांगली गरम कार्यक्षमता आणि एकसमानता प्रदान करतात, विजेचा वापर कमी करतात आणि, त्यांच्या कमी पृष्ठभागाच्या उत्सर्जनामुळे (0.3), थर्मल फील्ड अखंडता सुधारण्यास मदत करतात. फॅन एट अल. च्या संशोधनानुसार, TaC कोटिंगची कमी उत्सर्जनशीलता क्रिस्टल वाढीसाठी तापमान एकसमानता सुधारते असे नाही तर GaN एपिटॅक्सियल डिपॉझिशनची गुणवत्ता देखील वाढवते.

3.4 उच्च-तापमान औद्योगिक अनुप्रयोग
सेमीकंडक्टर फील्डच्या पलीकडे, TaC कोटिंगचा वापर उच्च-तापमानाच्या औद्योगिक घटकांसाठी देखील केला जाऊ शकतो जसे की प्रतिरोधक हीटिंग एलिमेंट्स, इंजेक्शन नोझल्स, शील्ड रिंग्स आणि ब्रेझिंग फिक्स्चर, उष्णता प्रतिरोध आणि गंज प्रतिरोधकतेमध्ये त्याच्या सर्वसमावेशक फायद्यांचा पूर्णपणे फायदा घेऊन.

4. CVD TaC विरुद्ध SiC कोटिंग: कसे निवडावे?

सेमीकंडक्टर उद्योगात, ग्रेफाइट घटकांसाठी CVD SiC आणि CVD TaC हे दोन मुख्य प्रवाहातील संरक्षणात्मक कोटिंग्ज आहेत. निवड विशिष्ट प्रक्रिया तापमान आवश्यकतांवर अवलंबून असते.

CVD SiC कोटिंग:थर्मल विस्ताराचे कमी गुणांक, चांगली संरचनात्मक स्थिरता आणि 1800°C पेक्षा कमी वातावरणात किमतीचे फायदे, LED एपिटॅक्सियल ट्रे आणि मोनोक्रिस्टलाइन सिलिकॉन एपिटॅक्सियल ट्रे सारख्या मध्यम-ते-उच्च तापमान परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जातात.

CVD TaC कोटिंग:उच्च थर्मल स्थिरता (SIC साठी वितळण्याचा बिंदू 3880°C विरुद्ध ~2700°C), मजबूत रासायनिक जडत्व, विशेषत: अति-उच्च-तापमान आणि 2000°C पेक्षा जास्त संक्षारक वातावरणासाठी योग्य, जसे की SiC सिंगल क्रिस्टल ग्रोथ आणि GaN एपिटॅक्सी.

सरळ सांगा:जेव्हा प्रक्रिया तापमान 1800°C पेक्षा जास्त असते, विशेषत: जेव्हा हायड्रोजन आणि अमोनियासारखे संक्षारक वायू गुंतलेले असतात, तेव्हा TaC कोटिंग ही सर्वोत्तम निवड असते.

5. बाजार संभावना आणि उद्योग कल

SiC सिंगल क्रिस्टल ग्रोथ आणि एपिटॅक्सीचा वेगवान विस्तार TaC कोटिंग्जची मागणी झपाट्याने वरच्या दिशेने खेचत आहे. दोन अलीकडील बाजार अभ्यास लक्षणीय प्रमाणात वाढीच्या काठावर असलेल्या बाजारपेठेकडे निर्देश करतात. QYResearch, त्याच्या ग्लोबल TaC कोटिंग मार्केट आउटलुकमध्ये, 2031 पर्यंत सखोल विश्लेषण आणि अंदाज, 2024 चे जागतिक टँटलम कार्बाइड कोटिंग मार्केट सुमारे USD 45 दशलक्ष आहे आणि 2031 पर्यंत ते USD 142 दशलक्ष पर्यंत पोहोचेल - 17.9% चा चक्रवाढ वार्षिक वाढीचा दर. ग्लोबल इन्फो रिसर्चचे आकडे त्याच श्रेणीत उतरतात, 2024 ची बाजारपेठ अंदाजे USD 47 दशलक्ष एवढी आहे आणि 2031 पर्यंत USD 143 दशलक्ष पर्यंत जाण्याचा अंदाज आहे, जे 17.5% च्या CAGR वर कार्य करते. या अंदाजांमधील सुसंगतता आत्मविश्वास देते की TaC कोटिंग शाश्वत वाढीच्या टप्प्यात प्रवेश करत आहे.

या बाजारपेठेचा पुरवठा कोण करत आहे, हे अगदी वरच्या बाजूला केंद्रित आहे. मोमेंटिव्ह टेक्नॉलॉजीज, टोकाई कार्बन आणि टोयो टॅन्सो यांचा मिळून जागतिक महसुलात सुमारे ७६% वाटा आहे [१०]. भौगोलिकदृष्ट्या, उत्तर अमेरिका अंदाजे 45% बाजारपेठेत आघाडीवर आहे, तर आशिया-पॅसिफिक जवळपास 41% मागे आहे. तो प्रादेशिक समतोल मात्र बदलू लागला आहे. चिनी उत्पादक हे अंतर कमी करण्यासाठी मोठ्या प्रमाणावर गुंतवणूक करत आहेत आणि VeTek सेमीकंडक्टर ही एक बाब आहे: कंपनीची CVD TaC कोटिंग क्षमता आता 750 मिमी व्यासाच्या घटकांपर्यंत विस्तारली आहे, आणि त्या प्रमाणात भाग हाताळण्यास सक्षम असलेल्या काही देशांतर्गत खेळाडूंमध्ये ती ठेवली आहे.

पुढे पाहताना, 8-इंच SiC सबस्ट्रेट्सकडे जाणे उत्पादन उपकरणांमध्ये थर्मल फील्ड एकरूपता आणि कोटिंग विश्वासार्हतेसाठी उच्च बार सेट करत आहे. एकट्या या प्रवृत्तीमुळे पुढील काही वर्षांसाठी वेफर उत्पादनात सामरिक सामग्री म्हणून TaC कोटिंगची भूमिका सिमेंट होण्याची शक्यता आहे.

6. VeTek सेमीकंडक्टरचे TaC कोटिंग तंत्रज्ञान

डेटा स्रोत: VeTek सेमीकंडक्टर उत्पादन तांत्रिक तपशील

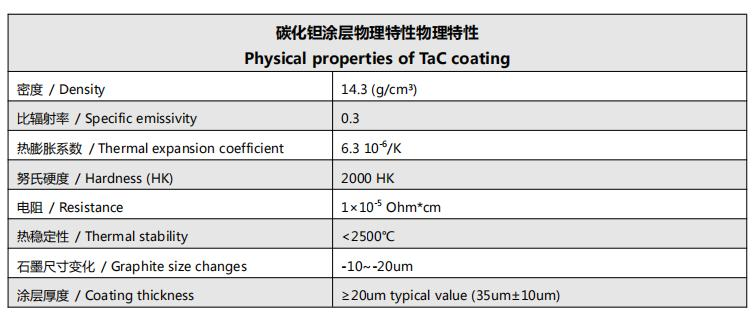

VeTek च्या CVD TaC कोटिंगमध्ये चांगली तापमान स्थिरता, अति-उच्च शुद्धता, H₂/NH₃/SiH₄/Si गंज, मजबूत थर्मल शॉक प्रतिरोध, ग्रेफाइट सब्सट्रेट्सला उच्च आसंजन आणि एकसमान कोटिंग कव्हरेज ही वैशिष्ट्ये आहेत. हे इंडक्शन हीटिंग ससेप्टर्स, रेझिस्टन्स हीटिंग एलिमेंट्स आणि थर्मल शील्डिंग भागांसारख्या मुख्य घटकांवर लागू केले जाऊ शकते. कंपनीकडे ग्रेफाइट, सिरेमिक किंवा रेफ्रेक्ट्री मेटल सब्सट्रेट घटक तयार करण्यासाठी प्रगत मशीनिंग क्षमता आहे आणि SiC किंवा TaC सिरेमिक कोटिंग्जची वन-स्टॉप इन-हाउस प्रोसेसिंग, तसेच ग्राहकांनी पुरवलेल्या भागांसाठी कोटिंग सेवा प्रदान करते.

7. निष्कर्ष

तिसऱ्या पिढीतील सेमीकंडक्टर उद्योग मोठ्या आकारात (8-इंच), उच्च उर्जा घनता आणि कमी खर्चाकडे गती वाढवत असल्याने, उत्पादन प्रक्रियेतील भौतिक कार्यक्षमतेच्या मागण्या अधिकाधिक कठोर होत आहेत. अत्यंत उच्च वितळण्याचा बिंदू, उत्कृष्ट रासायनिक जडत्व आणि उत्कृष्ट यांत्रिक गुणधर्मांसह, CVD TaC कोटिंग 2000°C वरील उच्च-तापमान अर्धसंवाहक प्रक्रियांसाठी "गोल्ड स्टँडर्ड" बनत आहे. SiC सिंगल क्रिस्टल ग्रोथपासून GaN एपिटॅक्सीपर्यंत, MOCVD हीटर्सपासून वेफर वाहकांपर्यंत, TaC कोटिंग सेमीकंडक्टर उत्पादनासाठी एक अपरिहार्य भौतिक पाया प्रदान करते.

VeTek Semiconductor सतत R&D गुंतवणूक आणि तांत्रिक पुनरावृत्तीद्वारे जागतिक ग्राहकांना उच्च-गुणवत्तेची CVD TaC कोटिंग उत्पादने आणि सानुकूलित उपाय प्रदान करण्यासाठी वचनबद्ध आहे. तुम्हाला तपशीलवार तांत्रिक डेटा, SEM क्रॉस-सेक्शन विश्लेषण किंवा सानुकूल रेखाचित्र मूल्यांकन आवश्यक असल्यास, कृपया आमच्याशी संपर्क साधा.

संदर्भ

[१] सूर्य, जे., झांग, प्र., आणि ली, एक्स. (२०२१).कार्बन सामग्रीवरील टँटलम कार्बाइड कोटिंग्जवर संशोधन प्रगती. मटेरियल सायन्स मध्ये प्रगती.(सायन्स डायरेक्टवर उपलब्ध)

[२] किम, डी. वाई., इ. (2016).TaCl₅-C₃H₆-Ar-H₂ सिस्टीममधून टँटलम कार्बाइडचे रासायनिक वाष्प निक्षेप. जर्नल ऑफ द कोरियन सिरेमिक सोसायटी, 53(6), 597-603.

[३] मा, प्र., हू, आर., लिऊ, एक्स., यांग, एस., लू, एक्स., लिऊ, डी., … गाओ, पी. (२०२६).वेगवेगळ्या कठोर परिस्थितीत ग्रेफाइट-आधारित TaC कोटिंग्जच्या मायक्रोस्ट्रक्चर आणि यांत्रिक गुणधर्मांच्या उत्क्रांतीचा अभ्यास करा. जर्नल ऑफ अलॉयज अँड कंपाउंड्स, 1061. doi:10.1016/j.jallcom.2026.187440

[४] फॅन, डब्ल्यू., क्यू, एच., चांग, ​​एस. आय., इ. (२०१९).SiC PVT प्रक्रिया नियंत्रण आणि क्रिस्टल गुणवत्तेवर TaC कोटिंगच्या प्रभावावर संशोधन. संयुक्त संशोधन डेटा,डोंग-युई विद्यापीठ, दक्षिण कोरिया.

[५] मेंग, जे., इ. (२०२२).मोठ्या आकाराच्या SiC सिंगल क्रिस्टलच्या वाढीसाठी क्रूसिबल स्ट्रक्चरला अनुकूल करून वाढीच्या गुणवत्तेचे नियंत्रण. जर्नल ऑफ क्रिस्टल ग्रोथ,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[६] QYResearch. (२०२५).ग्लोबल TaC कोटिंग मार्केट आउटलुक, सखोल विश्लेषण आणि अंदाज 2031 पर्यंत.
