TaC कोटिंग PVT ऍप्लिकेशन्समध्ये SiC क्रिस्टल ग्रोथ कशी वाढवते

TaC कोटिंग PVT ऍप्लिकेशन्समध्ये SiC क्रिस्टल ग्रोथ कशी वाढवते

सिलिकॉन कार्बाइड (SiC) आता इलेक्ट्रिक वाहन पॉवरट्रेन, नूतनीकरणक्षम ऊर्जा कन्व्हर्टर्स आणि उच्च-फ्रिक्वेंसी पॉवर मॉड्यूल्समध्ये दिसणारी बरीच प्रगती अधोरेखित करते. मॅन्युफॅक्चरिंग इकॉनॉमिक्स आणि उपकरणाची कार्यक्षमता या दोन्ही गोष्टी SiC क्रिस्टल आकारमान वाढवणे, बॅच उत्पन्न वाढवणे आणि दोष लोकसंख्येला दाबणे यावर अवलंबून असतात. या लक्ष्यांची पूर्तता करण्यासाठी बारीकसारीक प्रक्रिया पाककृतींपेक्षा जास्त मागणी आहे. थर्मल फील्ड सामग्रीची अखंडता आणि दीर्घायुष्य तितकेच निर्णायक बनते, विशेषत: भौतिक वाष्प वाहतूक (PVT) भट्टीतील आक्रमक परिस्थिती लक्षात घेता.

ग्रेफाइट भागांसाठी पृष्ठभाग अभियांत्रिकी पर्यायांपैकी, टँटलम कार्बाइड (TaC) चे रासायनिक वाष्प निक्षेप (CVD) मोजता येण्याजोगे कर्षण प्राप्त झाले आहे. हे कोटिंग फक्त सब्सट्रेटचे संरक्षण करत नाही; हे सर्वात कठोर सेवा पाहणाऱ्या घटकांच्या पृष्ठभागाच्या रसायनशास्त्र आणि थर्मल प्रतिसादात सक्रियपणे बदल करते.

PVT फर्नेसच्या आत काय TaC कोटिंग करते?

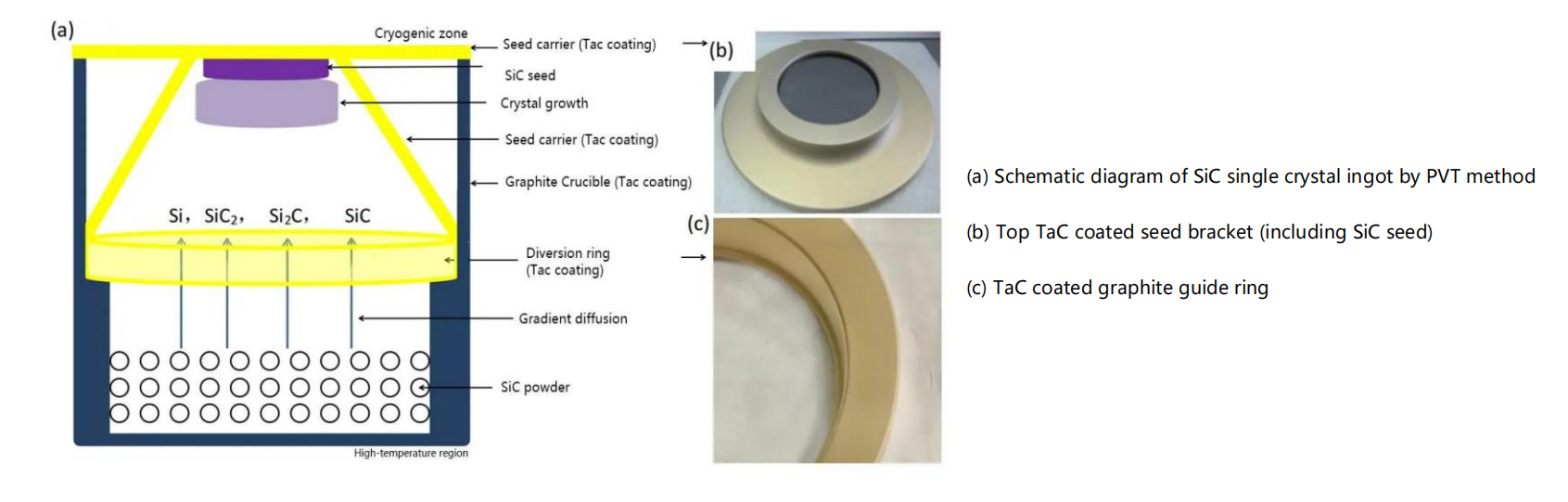

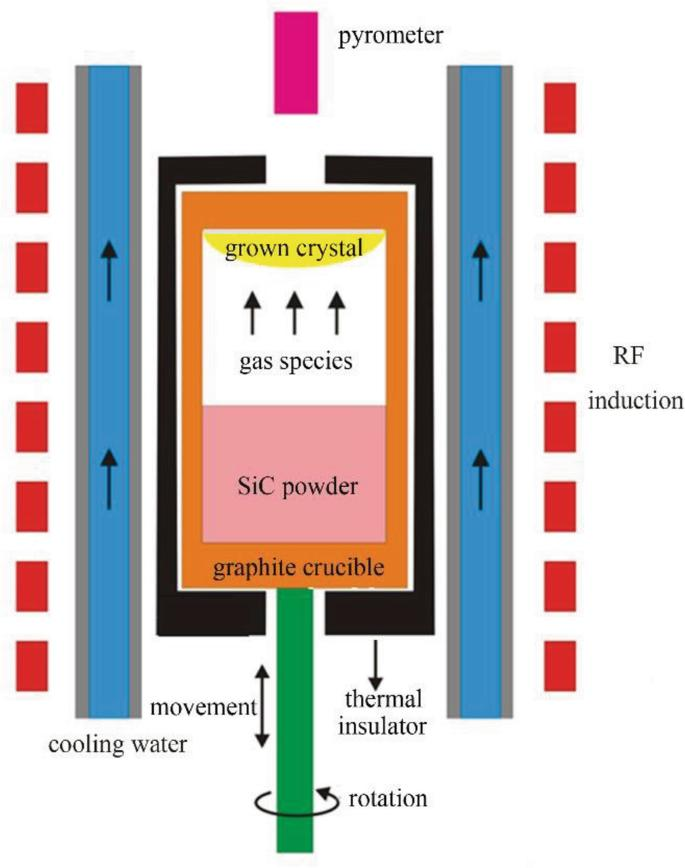

2,000°C वरील SiC फीडस्टॉकला सबलिमेट करून PVT वाढ पुढे सरकते. परिणामी बाष्प प्रजाती थंड बीज क्रिस्टलच्या दिशेने प्रवास करतात, जेथे संक्षेपण आणि पुन: स्फटिकीकरण हळूहळू बुले तयार करतात. एक धाव शेकडो तास टिकू शकते. या मध्यांतरादरम्यान, प्रत्येक ग्रेफाइट पृष्ठभागावर—क्रूसिबल भिंती, सीड होल्डर, मार्गदर्शक रिंग—सतत सिलिकॉन-समृद्ध बाष्प, अत्यंत थर्मल ग्रेडियंट्स आणि थर्मल विस्ताराच्या विसंगतींमुळे यांत्रिक तणावाचा सामना करावा लागतो.

संरक्षणात्मक स्तरांशिवाय, ग्रेफाइट दोन समांतर निकृष्ट मार्गांमधून जातो. एक भौतिक आहे: पृष्ठभागाची धूप बारीक कार्बनचे कण वाष्प प्रवाहात सोडते. दुसरे रासायनिक आहे: सिलिकॉन वाष्प ग्रेफाइटवर प्रतिक्रिया देऊन अस्थिर SiC किंवा इतर मध्यस्थ प्रजाती तयार करतात, ज्यामुळे घटकांची भिंत हळूहळू पातळ होते. दोन्ही मार्ग कार्बन क्लस्टर्सचा परिचय देतात किंवा वाढत्या क्रिस्टलमध्ये धातूची अशुद्धता शोधतात आणि दोन्ही महागड्या भट्टीच्या फर्निचरचे वापरण्यायोग्य आयुष्य कमी करतात.

CVD TaC कोटिंग या यंत्रणांमध्ये व्यत्यय आणते. कोटिंग लेयर स्टॉइचियोमेट्रिकली नियंत्रित, पिनहोल-मुक्त आणि ग्रेफाइट सब्सट्रेटला चिकटलेली असते. हे उच्च-तापमान वाष्पांना रासायनिकदृष्ट्या जड चेहरा सादर करते, म्हणून अंतर्निहित ग्रेफाइट प्रतिक्रियाशील वातावरणाशी थेट संपर्क साधत नाही. हे पृथक्करण मूलभूतपणे दूषित होण्याच्या मार्गात बदल करते.

क्रिस्टल गुणवत्तेत सुधारणा पाहिली

क्रिस्टल उत्पादक अनेकदा नोंदवतात की TaC-कोटेड घटक कमी प्रमाणात कार्बन समावेश आणि मायक्रोपाईप टर्मिनेशनशी संबंधित आहेत. हे स्पष्टीकरण कोटिंगच्या अनेक धावांमध्ये पृष्ठभागाची स्थिर स्थिती राखण्याच्या क्षमतेमध्ये आहे. अनकोटेड ग्रेफाइट कालांतराने बदलते—त्याची सच्छिद्रता वाढते, त्याची उत्सर्जनशीलता बदलते आणि त्याचे स्थानिक तापमान वितरण वाहते. हे क्रमिक बदल एकसमान रेडियल वाढीसाठी आवश्यक थर्मल फील्ड सममितीला त्रास देतात.

एक स्थिर थर्मल फील्ड, याउलट, बीज पृष्ठभागावर नियंत्रित चरण-प्रवाह वाढीसाठी आवश्यक असलेले अक्षीय आणि रेडियल तापमान ग्रेडियंट संरक्षित करते. TaC कोटिंगसह, क्रूसिबल इंटीरियर त्याच्या मूळ भूमिती आणि थर्मल उत्सर्जन अधिक वाढीच्या चक्रांमध्ये टिकवून ठेवते. याचा परिणाम म्हणजे रन टू रन क्रिस्टल क्वालिटी मेट्रिक्सचे घट्ट वितरण, जे थेट वापरण्यायोग्य वेफर्सचे अंश प्रति बाऊल वाढवते.

विस्तारित घटक जीवनकाल आणि ऑपरेशनल खर्च

टीएसी कोटिंगसाठी आर्थिक केस बहुतेक वेळा आजीवन विस्तारावर अवलंबून असते. विशिष्ट तापमान प्रोफाइल आणि धावण्याच्या कालावधीनुसार, 10-20 वाढीनंतर अनकोटेड स्वरूपातील ग्रेफाइट घटक बदलण्याची आवश्यकता असू शकते. TaC-कोटेड समतुल्य, दस्तऐवजीकरण केलेल्या भट्टी ऑपरेशन्समध्ये, मोजण्यायोग्य वजन कमी होण्याआधी किंवा पृष्ठभाग खडबडीत होण्याआधी सेवा आयुष्याच्या 2-3 पट नियमितपणे साध्य करतात.

ही टिकाऊपणा कोटिंगच्या उच्च वितळण्याच्या बिंदूपासून (3,800°C पेक्षा जास्त) आणि कार्बन आणि सिलिकॉन या दोन्हींसाठी कमी प्रसार गुणांक यांच्यामुळे उद्भवते. 2,200°C वरही, कोटिंग-सबस्ट्रेट इंटरफेसमध्ये इंटरडिफ्यूजन नगण्य राहते. CVD डिपॉझिशन पॅरामीटर्स योग्यरित्या ऑप्टिमाइझ केले असल्यास, कोटिंग थर्मल सायकलिंग अंतर्गत सांडत नाही, फ्लेक करत नाही किंवा डिलेमिनेटेड होत नाही. घटक बदलण्यातील दीर्घ अंतरामुळे कमी फर्नेस कूलडाऊन-हीटअप सायकल, फाडून टाकण्यासाठी कमी श्रम आणि पुन्हा एकत्र करणे आणि उच्च-शुद्धतेच्या ग्रेफाइट स्टॉकचा कमी वापर होतो.

सेमीकंडक्टरसाठी महत्त्वाची असलेली शुद्धता तपशील

डिव्हाइस-ग्रेड SiC साठी, भाग-प्रति-दशलक्ष स्तरावरील धातूची अशुद्धता वाहक जीवनकाळ आणि ब्रेकडाउन व्होल्टेज कमी करू शकते. म्हणून कोटिंग स्वतः सेमीकंडक्टर-सुसंगत असणे आवश्यक आहे. उच्च-शुद्धतेच्या पूर्वगामी पासून प्रक्रिया केलेले CVD TaC 99.999841% ची दस्तऐवजीकृत शुद्धता प्राप्त करते. हा आकडा आनुषंगिक नाही: हे पूर्ववर्ती वायू शुद्धीकरण, अणुभट्टीची स्वच्छता आणि पोस्ट-डिपॉझिशन हाताळणीवर हेतुपुरस्सर नियंत्रण प्रतिबिंबित करते. या शुद्धता स्तरावर, कोटिंगपासून वाष्प अवस्थेत पसरलेल्या कोणत्याही धातूच्या प्रजाती विशिष्ट वाढीच्या कालावधीसाठी विश्लेषणात्मक शोध मर्यादेच्या खाली राहतात.

सामान्यतः लेपित ग्रेफाइट भाग

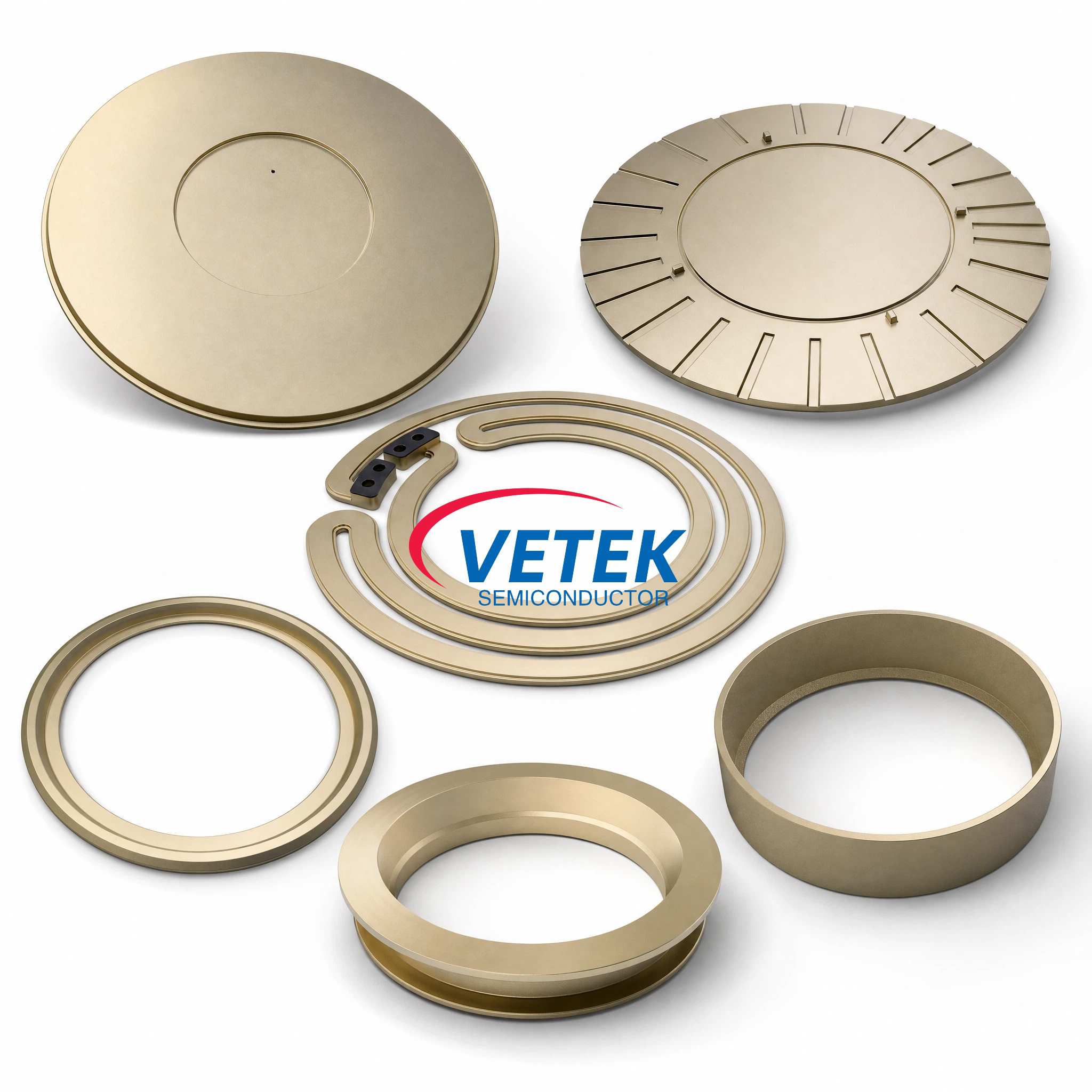

PVT थर्मल फील्डमध्ये सामान्यत: पाच ते आठ वेगळे ग्रेफाइट घटक समाविष्ट असतात जे TaC ऍप्लिकेशनचा फायदा घेऊ शकतात:

क्रूसिबल्स, ज्यामध्ये SiC स्त्रोत पावडर असते आणि ते सर्वोच्च तापमान टिकवून ठेवतात.

बियाणे धारक, जे सीड क्रिस्टल माउंट करतात आणि त्यांना अचूक थर्मल संपर्क आवश्यक असतो.

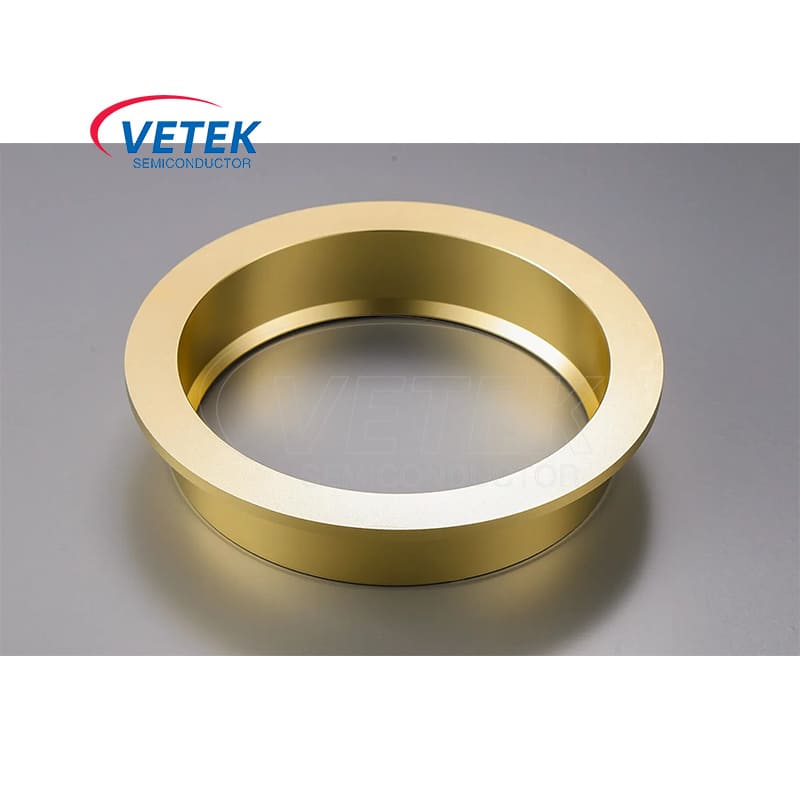

गाईड रिंग, जे बियाण्याच्या दिशेने वाफ प्रवाह मार्गाला आकार देतात.

क्रूसिबल रिंग आणि स्पेसर, जे स्त्रोत आणि बियांमधील अंतर परिभाषित करतात.

विशिष्ट भट्टीच्या डिझाइनमध्ये अतिरिक्त इन्सुलेशन शील्ड किंवा समर्थन पोस्ट.

यातील सर्व किंवा बहुतेक भाग कोटिंग केल्याने संपूर्ण गरम क्षेत्रामध्ये पृष्ठभागाची एकसमान स्थिती निर्माण होते, मिश्रित लेपित आणि अनकोटेड पृष्ठभागांऐवजी स्थानिकीकृत थर्मल किंवा रासायनिक विषमता येऊ शकते.

इतर डिपॉझिशन पद्धतींपेक्षा CVD का?

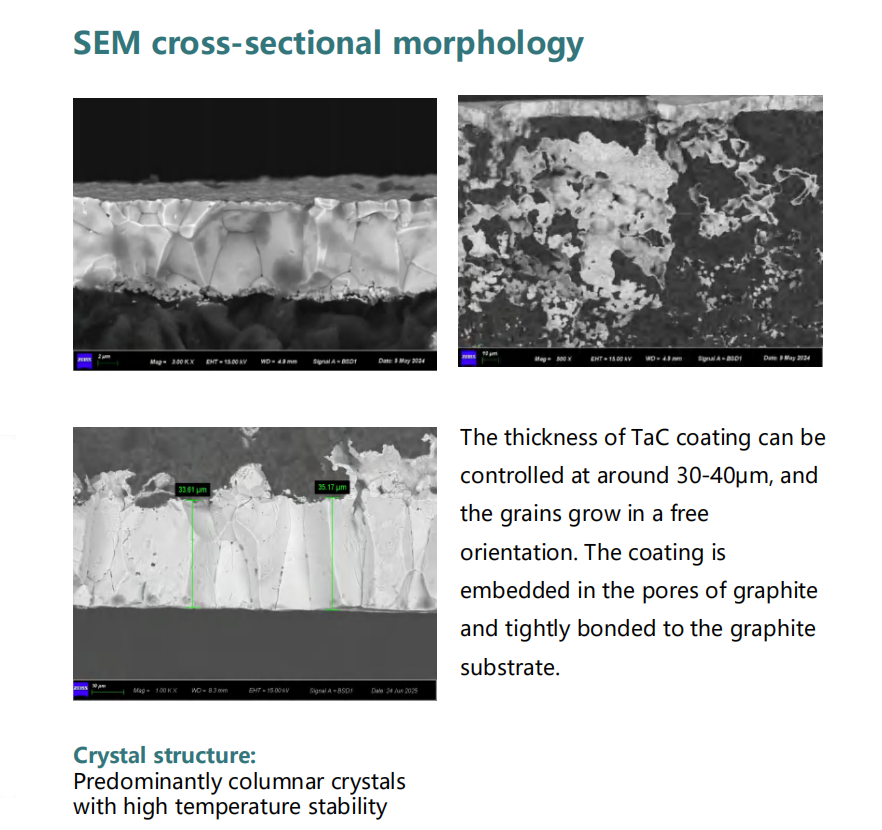

सर्व TaC कोटिंग एकसारखे कार्य करत नाहीत. प्लाझ्मा स्प्रे किंवा पॅक सिमेंटेशन मार्ग जाड थर तयार करतात परंतु जास्त सच्छिद्रता, खराब आसंजन आणि थर्मल शॉक अंतर्गत स्पॅलेशनचा जास्त धोका असतो. सीव्हीडी वाष्प-फेज प्रिकर्सर्सपासून कोटिंग अणू-दर-अणू वाढवून स्वतःला वेगळे करते. हे काही मायक्रोमीटरच्या क्रमाने धान्याच्या आकारासह पूर्णपणे दाट मायक्रोस्ट्रक्चर्स आणि मोठ्या क्षेत्राच्या घटकांमध्ये ±5 μm च्या आत जाडी एकसारखेपणा देते.

बहुतेक PVT क्रूसिबल आणि धारकांसाठी मानक CVD TaC जाडी 30 ± 5 μm वर निर्दिष्ट केली जाते. विस्तारित चक्र किंवा उच्च शिखर तापमान असलेल्या भट्टीसाठी, 40 μm पर्यंत सानुकूलित जाडी लागू केली जाऊ शकते. जाड कोटिंग्स प्रसार अडथळा लांबी वाढवतात परंतु इंटरफेसियल ताण टाळण्यासाठी ग्रेफाइट सब्सट्रेटच्या थर्मल विस्तार गुणांकाशी काळजीपूर्वक जुळणे आवश्यक आहे - एक घटक CVD प्रक्रियेच्या डिझाइनमध्ये चांगले वैशिष्ट्यीकृत आहे.

दत्तक घेण्यासाठी व्यावहारिक विचार

अनकोटेड ते TaC-कोटेड घटकांमध्ये संक्रमण करणाऱ्या सुविधांनी तापमान नियंत्रणामध्ये समायोजन अपेक्षित केले पाहिजे. कोटिंग पृष्ठभागाची उत्सर्जनशीलता बदलते, ज्यामुळे पायरोमीटर रीडिंग किंवा पॉवर-टू-टेपरेचर कॅलिब्रेशन 20-50°C ने बदलू शकते. ही शिफ्ट प्रेडिक्टेबल आणि पुनरावृत्ती करण्यायोग्य आहे, त्यामुळे योग्य थर्मल सेटपॉइंट्स पुन्हा स्थापित करण्यासाठी एक लहान कॅलिब्रेशन रन पुरेसे आहे. त्या प्रारंभिक नुकसानभरपाईनंतर, कोटेड सिस्टीम त्याच्या अनकोटेड भागापेक्षा रनमध्ये अधिक सुसंगतपणे वागते, ज्यामुळे प्रति-रन ट्यूनिंगची आवश्यकता कमी होते.

निष्कर्ष

PVT-आधारित SiC उत्पादन ग्रेफाइट थर्मल फील्ड घटकांवर असाधारण मागणी ठेवते. CVD TaC कोटिंग या मागण्यांना चार परस्परसंबंधित प्रभावांद्वारे संबोधित करते: ते कार्बन कण रिलीझ दाबते, ते सब्सट्रेटवर सिलिकॉन हल्ला रोखते, ते विस्तारित रन अनुक्रमांवर थर्मल फील्ड सममिती टिकवून ठेवते आणि ते घटक बदलण्याचे अंतर लांबवते. हे परिणाम एकत्रितपणे क्रिस्टल शुद्धता सुधारतात, वापरण्यायोग्य उत्पादन प्रति बुले वाढवतात आणि उपभोग्य भागांमधून प्रति-वेफर खर्च योगदान कमी करतात. जसजसे SiC वेफरचे आकार 200 मिमीच्या दिशेने जातात आणि दोष घनतेची आवश्यकता अधिक घट्ट होत जाते, तसतसे TaC सारख्या अभियंता कोटिंग्जचा अवलंब प्रगत उत्पादन लाइन्समधील पर्यायापासून बेसलाइन तपशीलापर्यंत विस्तारित होण्याची शक्यता आहे.
