सेमीकंडक्टर ग्रेफाइट घटकांसाठी TaC कोटिंग ही पसंतीची निवड का होत आहे

सेमीकंडक्टर उद्योग मोठ्या वेफर व्यास, उच्च ऑपरेटिंग तापमान आणि सतत घट्ट दूषित बजेटकडे ढकलत असल्याने, ग्रेफाइट घटकांवर ठेवलेल्या मागण्या मोठ्या प्रमाणात वाढल्या आहेत. क्रूसिबल, ससेप्टर्स, हीटर्स, मार्गदर्शक रिंग आणि सीड होल्डर यांनी यापुढे फक्त उष्णता सहन करणे अपेक्षित नाही-त्यांनी त्यांचा आकार धारण करणे, अशुद्धता सोडणे दाबणे आणि आक्रमक प्रतिक्रियाशील वातावरणात वाढलेल्या धावा टिकवणे देखील आवश्यक आहे.

या आव्हानांना तोंड देण्यासाठी, रासायनिक वाष्प डिपॉझिशन (CVD) टँटलम कार्बाइड (TaC) कोटिंग्स प्रगत अर्धसंवाहक उत्पादन लाइन्समध्ये ग्रेफाइट भागांचे संरक्षण करण्यासाठी एक अत्यंत आशादायक उपाय म्हणून उदयास आले आहेत. हा लेख TaC कोटिंग्जमध्ये वाढती स्वारस्य का आकर्षित करत आहेत आणि ते अधिक स्थिर प्रक्रियांमध्ये, दीर्घ कालावधीसाठी आणि एकूण उत्पादन कार्यक्षमतेमध्ये कसे योगदान देतात ते पाहतो.

ग्रेफाइट घटकांना संरक्षणात्मक स्तरांची आवश्यकता का आहे

उच्च-तापमानाच्या अर्धसंवाहक हार्डवेअरसाठी ग्रेफाइट दीर्घकाळापासून एक गो-टू सामग्री आहे, त्याची चांगली थर्मल चालकता, कमी घनता आणि मशीनिंग सुलभतेमुळे धन्यवाद. परंतु बेअर ग्रेफाइटमध्ये जेव्हा प्रक्रिया कक्षांमधील कठोर परिस्थितींचा सामना करावा लागतो तेव्हा सुप्रसिद्ध कमकुवतपणा असतात:

• अत्यंत तापमानात पृष्ठभागाचा ऱ्हास
• हायड्रोजन, अमोनिया आणि इतर प्रतिक्रियाशील वायूंचा रासायनिक हल्ला
• कार्बन कणांचे शेडिंग
• वाढत्या क्रिस्टल्स किंवा एपिटॅक्सियल फिल्म्समध्ये अशुद्धतेचे स्थलांतर
• अनेक थर्मल चक्रांनंतर हळूहळू मितीय प्रवाह

या समस्या यासारख्या प्रक्रियांमध्ये विशेषतः गंभीर बनतात:

• PVT द्वारे SiC मोठ्या प्रमाणात वाढ
• SiC epitaxy
• GaN MOCVD
• AlN क्रिस्टल वाढ
• उच्च-तापमान थर्मल फील्ड सेटअप

डिव्हाइस भूमिती आकुंचन पावत असताना आणि कार्यप्रदर्शन आवश्यकता घट्ट होत असताना, अगदी किरकोळ दूषितपणा किंवा ग्रेफाइटच्या भागांवर थोडासा पोशाख थेट वेफरच्या उत्पन्नावर आणि अंतिम डिव्हाइसच्या विश्वासार्हतेवर परिणाम करू शकतो.

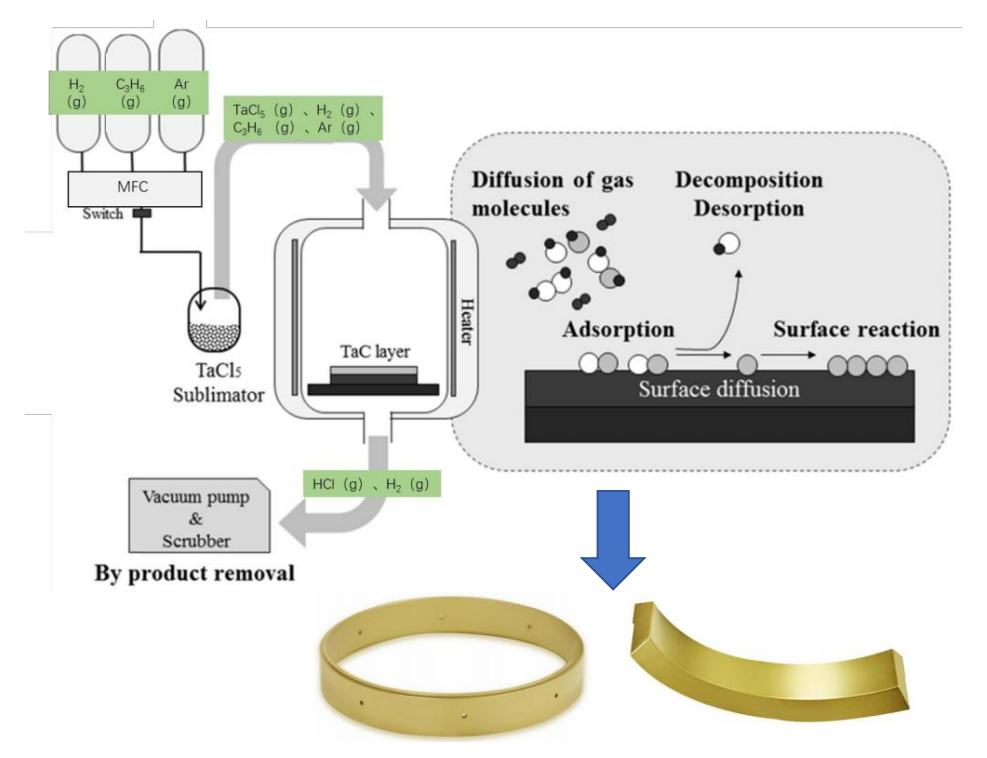

TaC कोटिंग म्हणजे नक्की काय?

टँटलम कार्बाइड (TaC) हे अल्ट्रा-रिफ्रॅक्टरी सिरेमिक आहे ज्याचा वितळण्याचा बिंदू सुमारे 3,880°C आहे—सर्वोच्च ज्ञात असलेल्यांपैकी एक. हे उत्कृष्ट रासायनिक जडत्वासह उल्लेखनीय थर्मल स्थिरता जोडते, ज्यामुळे आक्रमक अर्धसंवाहक वातावरण दिसणाऱ्या ग्रेफाइट पृष्ठभागांचे संरक्षण करण्यासाठी ते नैसर्गिक उमेदवार बनते.

ग्रेफाइट पूर्णपणे बदलण्याऐवजी, TaC CVD द्वारे दाट, पातळ थर म्हणून लागू केले जाते. हे तुम्हाला दोन्ही जगातील सर्वोत्तम देते:

• ग्रेफाइट थर्मल चालकता, कमी वस्तुमान आणि यांत्रिक समर्थन पुरवतो.
• TaC थर रासायनिक धूप आणि अशुद्धता आउटगॅसिंगविरूद्ध मजबूत अडथळा म्हणून कार्य करते.

निव्वळ परिणाम हा एक घटक आहे जो अशा परिस्थितीत टिकून राहू शकतो ज्यामुळे साधा ग्रेफाइट लवकर खराब होईल.

CVD TaC कोटिंगचे मुख्य फायदे

(1) अपवादात्मक उच्च-तापमान मजबूतता

बऱ्याच सेमीकंडक्टर प्रक्रिया 1,500°C आणि 2,500°C पेक्षा जास्त - तापमान जे बहुतेक सामग्रीला त्यांच्या मर्यादेपर्यंत ढकलतात. TaC या श्रेणीमध्ये त्याची स्ट्रक्चरल अखंडता राखून ठेवते आणि ते अनेक उत्पादन चक्रांमध्ये थर्मल डिग्रेडेशनपासून अंतर्निहित ग्रेफाइट प्रभावीपणे इन्सुलेशन करते.

(2) उत्कृष्ट रासायनिक प्रतिकार

TaC चे एक वैशिष्ट्य म्हणजे इतर कोटिंग्जवर खाल्लेल्या संक्षारक वायूच्या प्रजातींना तोंड देण्याची क्षमता. सराव मध्ये, पारंपारिक संरक्षणात्मक स्तरांपेक्षा हे स्पष्टपणे चांगले प्रतिकार दर्शवते जेव्हा समोर येते:

• हायड्रोजन (H₂)
• अमोनिया (NH₃)
• सिलिकॉन वाफ
• प्रतिक्रियाशील धातूची वाफ

त्या सुधारित रासायनिक टिकाऊपणाचे थेट भाषांतर कमी भाग बदलण्यात येते आणि अधिक अंदाजे उत्पादन चालते.

(३) कमी दूषित होण्याचा धोका

क्रिस्टल गुणवत्ता आणि दोष-घनता लक्ष्य अधिक कठोर होत असल्याने, प्रक्रिया वातावरण स्वच्छ ठेवणे सर्वोपरि आहे. चांगल्या प्रकारे जमा केलेले TaC कोटिंग जवळजवळ अभेद्य अडथळा बनवते जे कमी करण्यास मदत करते:

• ग्रेफाइट शरीरातून कार्बन सोडणे
• धातूच्या अशुद्धतेचा प्रसार
• कण flaking
• कालांतराने पृष्ठभाग खडबडीत होणे

स्वच्छ परिस्थिती उच्च-गुणवत्तेच्या स्फटिकांना आणि चांगल्या धावण्या-टू-रन पुनरावृत्तीक्षमतेस समर्थन देते.

(4) विस्तारित सेवा जीवन

थर्मल-फील्ड भाग बदलणे महाग आहे—केवळ सामग्रीमध्येच नाही, तर डाउनटाइम आणि पुनर्पात्रीकरण प्रयत्नांमध्ये. कारण TaC कोटिंग पृष्ठभागावरील गंज कमी करते आणि प्रभावीपणे परिधान करते, अनेक लेपित ग्रेफाइट घटक त्यांच्या अनकोटेड भागांपेक्षा लक्षणीयरीत्या जास्त काळ टिकतात. याचा अर्थ कमी व्यत्यय आणि कमी एकूण परिचालन खर्च.

(5) सब्सट्रेटला मजबूत आसंजन

आधुनिक CVD प्रक्रिया ग्रेफाइट पृष्ठभागावर अणूद्वारे TaC अणू जमा करतात, ज्यामुळे उत्कृष्ट इंटरफेसियल बाँडिंग मिळते. यांत्रिक किंवा स्प्रे-ऑन कोटिंग्जच्या विपरीत, CVD तुम्हाला देते:

• एक दाट, छिद्र-मुक्त मायक्रोस्ट्रक्चर
• गुंतागुंतीच्या आकारांवरही एकसमान जाडी
• वारंवार थर्मल सायकलिंगचा सामना करणारी विश्वसनीय आसंजन
• कोपरे आणि रेसेसचे चांगले कव्हरेज

ही मजबुतता उत्पादन वातावरणासाठी महत्त्वपूर्ण आहे जिथे सातत्य व्यवहार्य नाही.

TaC-कोटेड ग्रेफाइट भागांचे ठराविक वापर

तंत्रज्ञान परिपक्व होत असताना, TaC-कोटेड घटक अधिकाधिक सेमीकंडक्टर अनुप्रयोगांमध्ये त्यांचा मार्ग शोधत आहेत. सामान्य उदाहरणांमध्ये हे समाविष्ट आहे:

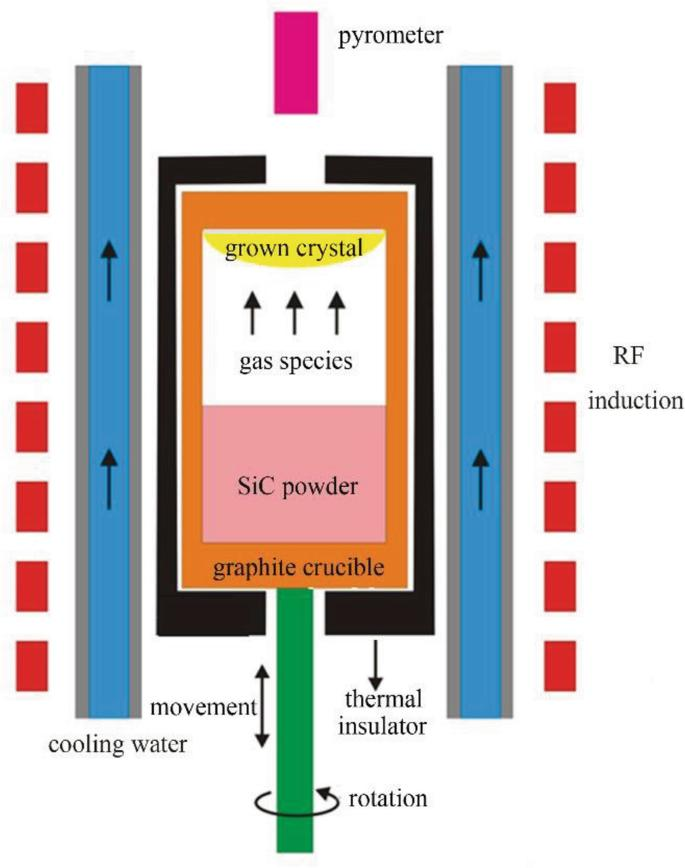

SiC क्रिस्टल ग्रोथ (PVT)

हॉट-झोन हार्डवेअरचे वापरण्यायोग्य आयुष्य वाढवताना ग्रोथ चेंबरमधील अशुद्धता कमी करण्यासाठी TaC-कोटेड क्रूसिबल्स, सीड होल्डर, मार्गदर्शक रिंग आणि क्रूसिबल रिंग्सचा मोठ्या प्रमाणावर वापर केला जातो.

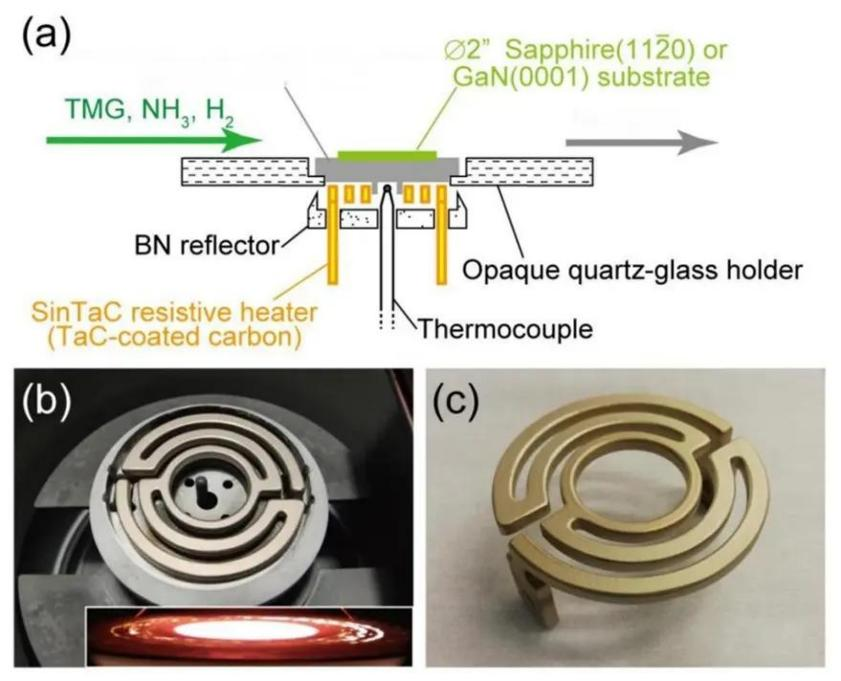

GaN MOCVD प्रणाली

TaC कोटिंगसह ग्रेफाइट हीटर्स स्थिर थर्मल आउटपुट देतात आणि GaN एपिटॅक्सी दरम्यान अमोनिया आणि हायड्रोजनपासून गंजण्यास प्रतिकार करतात, दीर्घ मोहिमांमध्ये एकसमान तापमान प्रोफाइल राखण्यात मदत करतात.

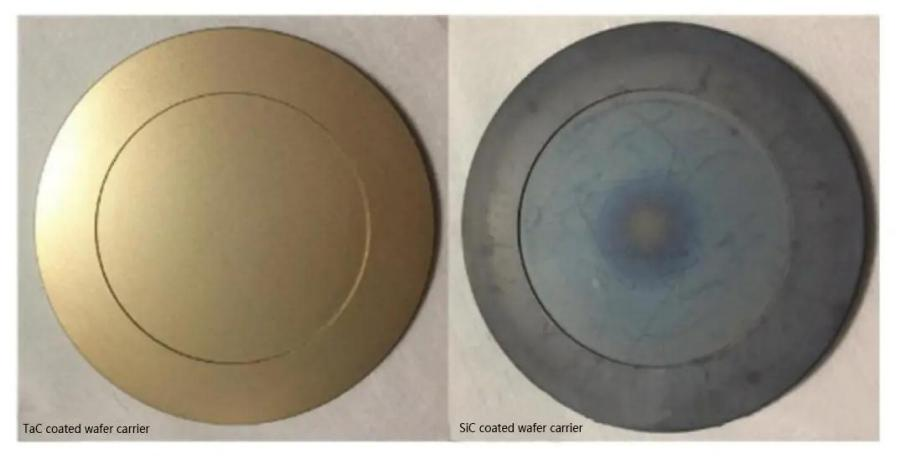

एपिटॅक्सियल ससेप्टर्स (वेफर वाहक)

ससेप्टर्स वारंवार थर्मल शॉक आणि संक्षारक गॅस एक्सपोजर पाहतात. एक TaC कोटिंग त्यांना पृष्ठभाग खराब न होता अनेक धावा जगण्याची अधिक चांगली संधी देते.

इतर उच्च-तापमान सेमीकंडक्टर उपकरणे

अतिरिक्त वापरांमध्ये AlN क्रिस्टल ग्रोथ, सिलिकॉन एपिटॅक्सी, सामान्य थर्मल-फील्ड घटक आणि काही प्रगत सिरेमिक प्रक्रिया साधने समाविष्ट आहेत.

CVD पद्धत महत्त्वाची का आहे

सर्व TaC कोटिंग्स समान तयार होत नाहीत. विविध डिपॉझिशन तंत्रांपैकी, CVD हे सेमीकंडक्टर-ग्रेड कामासाठी मोठ्या प्रमाणावर सुवर्ण मानक मानले जाते कारण ते वितरीत करते:

• खूप उच्च घनता आणि कमी सच्छिद्रता
• उत्कृष्ट शुद्धता (दूषित-संवेदनशील प्रक्रियेसाठी गंभीर)
• अचूक, पुनरावृत्ती करण्यायोग्य जाडी नियंत्रण
• जटिल भाग भूमितींवर एकसमान कव्हरेज
• ग्रेफाइट सब्सट्रेटशी दृढ बंधन

ज्या अनुप्रयोगांमध्ये सुसंगतता आणि विश्वासार्हता सर्वकाही आहे, तेथे CVD ही स्पष्ट निवड आहे.

पुढे पहात आहे: TaC-कोटेड ग्रेफाइटची भूमिका

उद्योग याकडे सरकत असताना:

• 8-इंच SiC वेफर्स
• उच्च-शक्ती GaN उपकरणे
• अधिक प्रगत कंपाऊंड सेमीकंडक्टर
• दीर्घ उत्पादन मोहिमा
• कठोर स्वच्छता आवश्यकता

ग्रेफाइट घटक फक्त जास्त ताण सहन करतील. TaC कोटिंग फक्त संरक्षणात्मक स्तराच्या पलीकडे जात आहे—त्याला पुढच्या पिढीच्या उत्पादनासाठी मुख्य सक्षमकर्ता म्हणून पाहिले जाते. उत्पन्न वाढवणे, टूल अपटाइम वाढवणे आणि अर्धवट आयुष्य वाढवणे याबद्दल गंभीर असलेल्या कंपन्या त्यांच्या दीर्घकालीन प्रक्रिया ऑप्टिमायझेशनचा एक धोरणात्मक भाग म्हणून आधीच TaC-कोटेड ग्रेफाइटकडे पाहत आहेत.

निष्कर्ष

TaC कोटिंग्जचा वाढता अवलंब एक साधी वास्तविकता प्रतिबिंबित करतो: सेमीकंडक्टर उद्योगाला अशी सामग्री आवश्यक आहे जी सतत-अधिक मागणी असलेल्या परिस्थितींमध्ये टिकून राहू शकते. टँटलम कार्बाइडच्या रासायनिक लवचिकतेसह ग्रेफाइटच्या थर्मल फायद्यांशी विवाह करून, CVD-TaC-कोटेड भाग कमी दूषिततेसाठी, घटकांचे दीर्घ आयुष्य आणि अधिक स्थिर उत्पादन चालवण्यासाठी एक व्यावहारिक मार्ग देतात. क्रिस्टल ग्रोथ आणि एपिटॅक्सी तंत्रज्ञान जसजसे पुढे जात आहे तसतसे, TaC कोटिंग्स अर्धसंवाहक उत्पादन चरणांच्या विस्तृत श्रेणीमध्ये आणखी मोठी भूमिका बजावण्यासाठी तयार आहेत.

वारंवार विचारले जाणारे प्रश्न

1. साध्या ग्रेफाइटपेक्षा TaC कोटिंग चांगले आहे का?

बऱ्याच उच्च-तापमानाच्या अर्धसंवाहक प्रक्रियेसाठी, होय—TaC कोटिंग गंज, दूषितता आणि यांत्रिक पोशाखांपासून लक्षणीयरीत्या चांगले संरक्षण देते, जे सहसा दीर्घ सेवा आयुष्यामध्ये अनुवादित करते.

2. कोणते उद्योग TaC-कोटेड ग्रेफाइट वापरतात?

SiC क्रिस्टल ग्रोथ, GaN MOCVD, सिलिकॉन एपिटॅक्सी आणि प्रगत थर्मल-फील्ड सिस्टम्ससह प्रामुख्याने सेमीकंडक्टर उत्पादन.

3. TaC लागू करण्यासाठी CVD ला प्राधान्य का दिले जाते?

CVD उत्कृष्ट आसंजन आणि जाडीच्या एकसमानतेसह दाट, उच्च-शुद्धतेचे स्तर तयार करते—अगदी सेमीकंडक्टर ऍप्लिकेशन्सना जे आवश्यक असते.

4. कोणत्या प्रकारचे ग्रेफाइट भाग TaC सह लेपित केले जाऊ शकतात?

ठराविक उमेदवारांमध्ये क्रूसिबल्स, ससेप्टर्स, सीड धारक, मार्गदर्शक रिंग, हीटर, ट्रे आणि उच्च तापमान आणि प्रतिक्रियाशील वायूंच्या संपर्कात असलेले इतर ग्रेफाइट भाग यांचा समावेश होतो.
