एलपीई रिॲक्शन चेंबरमध्ये हाफमून म्हणजे काय?

सिलिकॉन कार्बाइड (SiC) एपिटॅक्सी सिस्टीममध्ये, अनेक प्रमुख अणुभट्टी घटक अर्धसंवाहक उत्पादन उद्योगाच्या बाहेर अपरिचित राहतात. या घटकांपैकी एक म्हणजे “हाफमून” हा ग्रेफाइट-आधारित स्ट्रक्चरल भाग आहे जो सामान्यतः LPE प्रतिक्रिया कक्षांमध्ये वापरला जातो.

जरी हाफमून स्वतः एक वेफर वाहक नसला तरी उच्च-तापमानाच्या एपिटॅक्सियल वाढ प्रक्रियेदरम्यान अणुभट्टीची स्थिरता राखण्यात महत्त्वाची भूमिका बजावते. जसजसे SiC सेमीकंडक्टर उत्पादन मोठ्या वेफर्सकडे आणि कडक प्रक्रिया नियंत्रणाकडे वळत आहे, तसतसे अंतर्गत अणुभट्टी घटकांचे डिझाइन आणि भौतिक कार्यप्रदर्शन अधिकाधिक महत्त्वाचे बनले आहे.

एलपीई रिॲक्शन चेंबर समजून घेणे

एलपीई (लिक्विड फेज एपिटॅक्सी) हे सेमीकंडक्टर उत्पादनात वापरले जाणारे क्रिस्टल वाढीचे तंत्र आहे. SiC epitaxy सिस्टीममध्ये, प्रतिक्रिया कक्ष अत्यंत मागणीच्या परिस्थितीत कार्यरत आहे ज्यात:

• उच्च तापमान
• प्रतिक्रियाशील प्रक्रिया वायू
• लांब थर्मल चक्र
• कडक प्रदूषण नियंत्रण
• स्थिर गॅस प्रवाह आवश्यकता

LPE अणुभट्ट्यांसारख्या आधुनिक SiC एपिटॅक्सी प्रणाली स्थिर थर्मल फील्ड स्ट्रक्चर्स आणि रिॲक्शन चेंबरच्या आत गॅस प्रवाह व्यवस्थापनावर खूप अवलंबून असतात. तापमान वितरण किंवा वायू प्रवाहाच्या एकसमानतेतील लहान फरक देखील एपिटॅक्सियल लेयरच्या गुणवत्तेवर आणि वेफरच्या सुसंगततेवर थेट परिणाम करू शकतात.

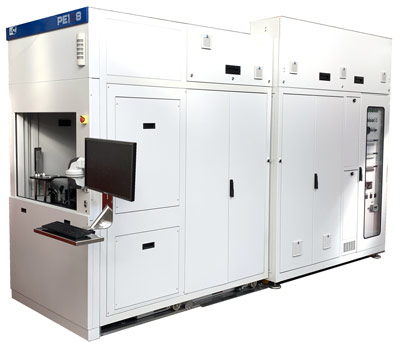

LPE PE1O6 SiC epitaxy अणुभट्टी, एक क्षैतिज हॉट-वॉल प्रणाली प्रगत SiC वेफर वाढीसाठी वापरली जाते.

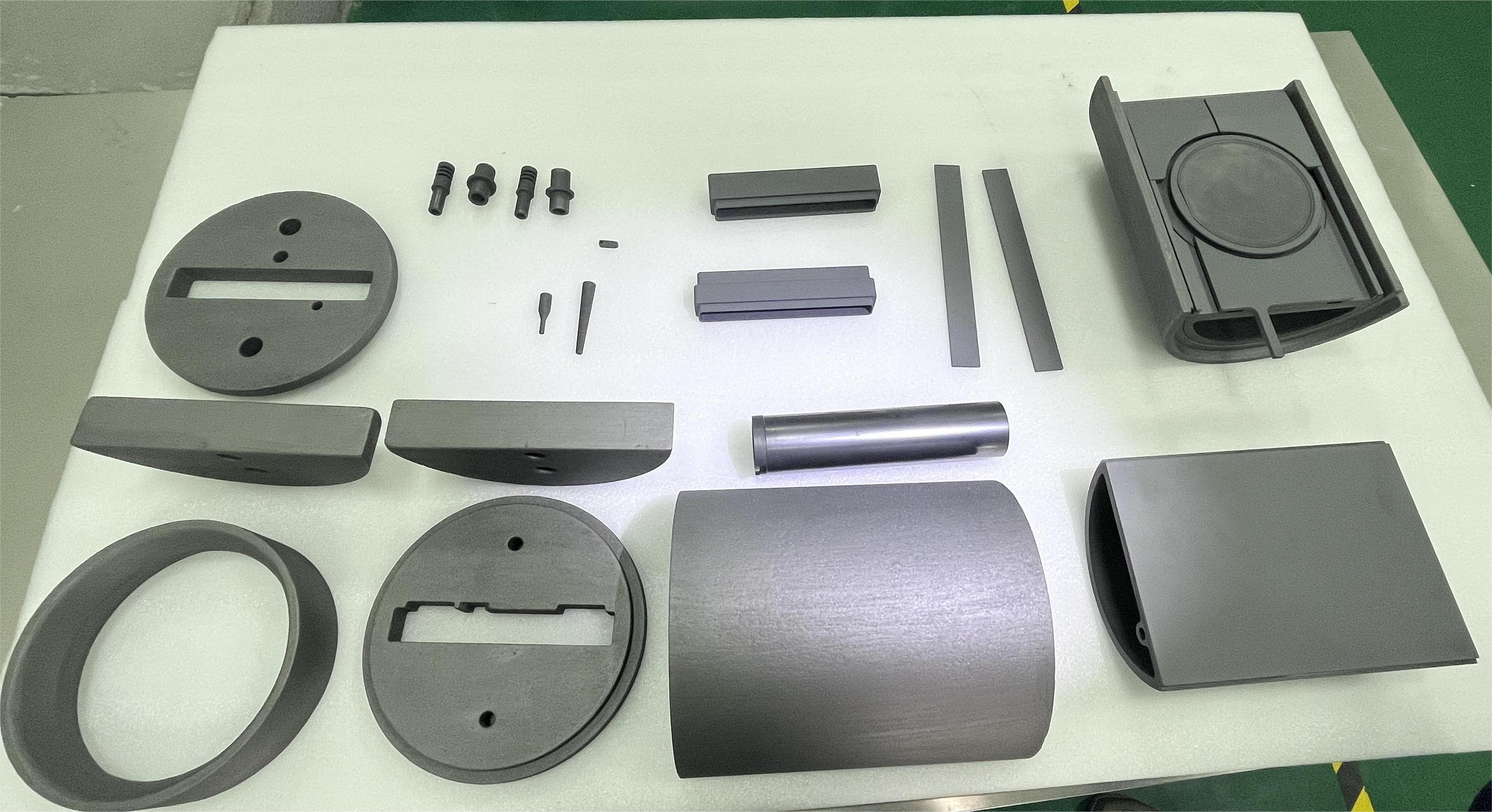

चेंबरच्या आत, अनेक ग्रेफाइट-आधारित घटक एपिटॅक्सियल वाढीसाठी नियंत्रित थर्मल आणि रासायनिक वातावरण तयार करण्यासाठी एकत्र काम करतात. हाफमून हा या सपोर्टिंग स्ट्रक्चरल घटकांपैकी एक आहे.

त्याला "हाफमून" का म्हणतात?

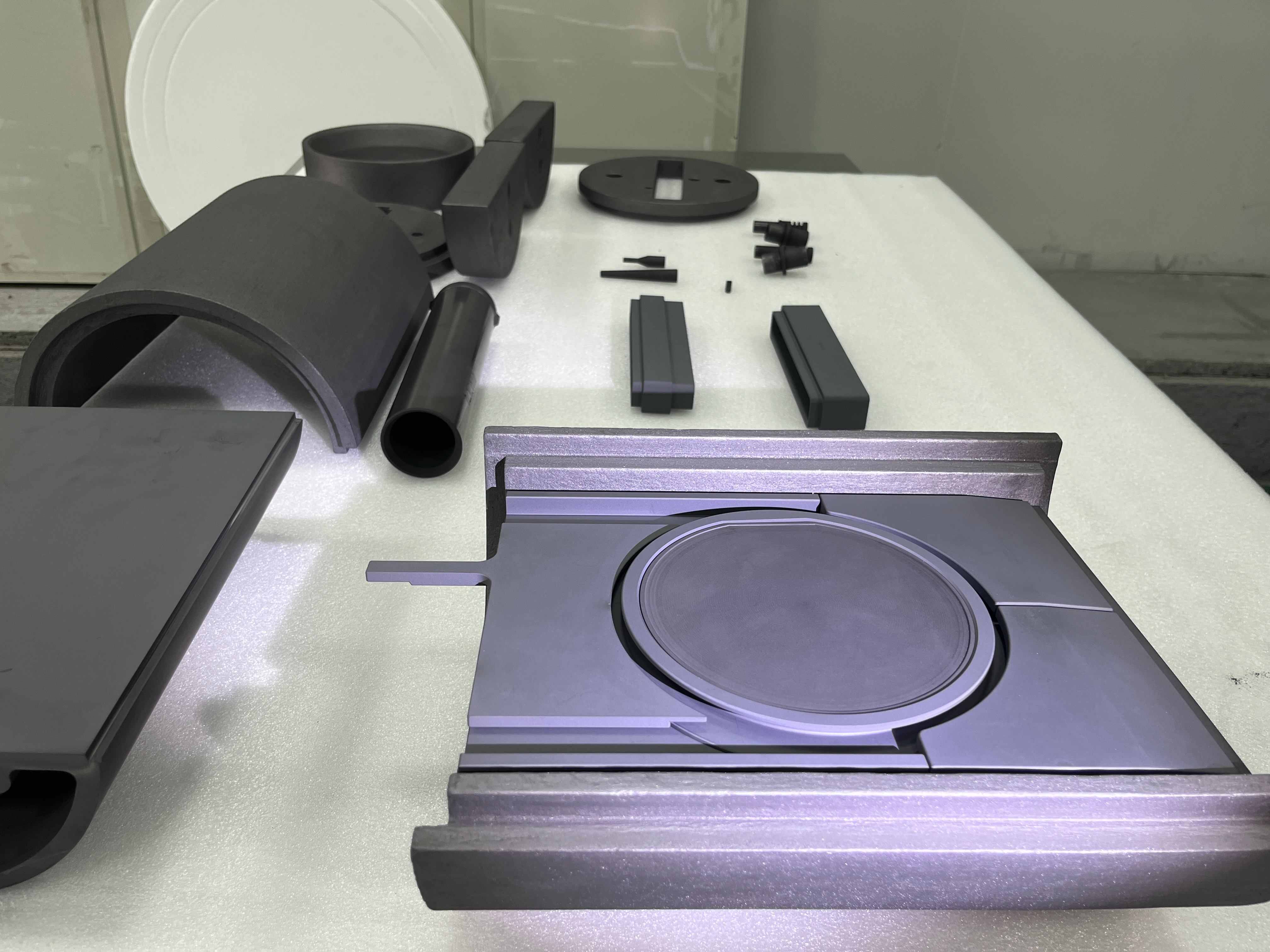

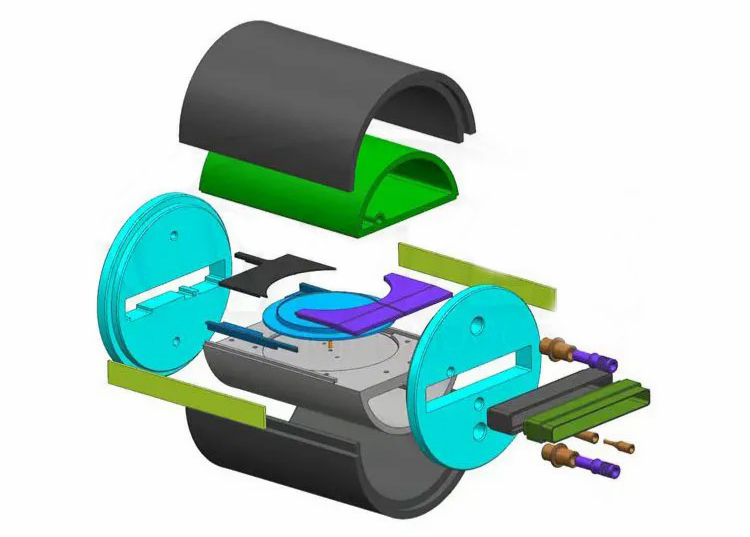

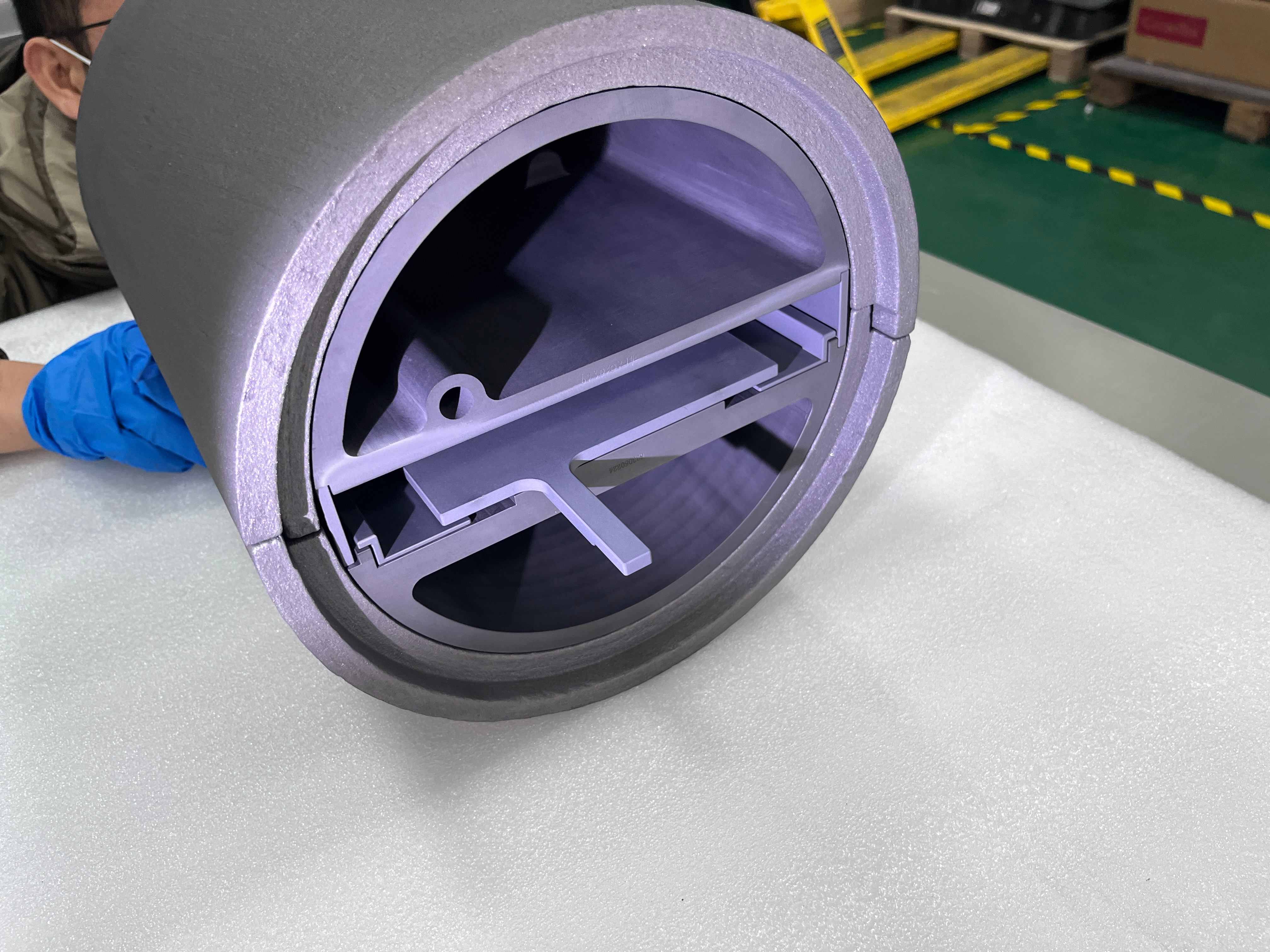

भागाला त्याचे नाव प्रामुख्याने त्याच्या आकारावरून मिळाले. बऱ्याच एलपीई अणुभट्ट्यांमध्ये, हॉट झोन क्षेत्राभोवती स्थापित केल्यावर घटक अर्ध-वर्तुळ किंवा अर्धचंद्र संरचनेसारखे दिसतात.

भिन्न उपकरणे निर्माते किंचित भिन्न डिझाइन वापरतात. काही हाफमून भाग जाड असतात, काही अतिरिक्त सपोर्ट स्ट्रक्चर्स समाविष्ट करतात आणि काही थेट चेंबरच्या आत फिरणाऱ्या असेंब्लीशी जोडलेले असतात.

वास्तविक अणुभट्टी प्रणालींमध्ये, भूमिती सामान्यतः एका सार्वत्रिक मानकांचे पालन करण्याऐवजी थर्मल फील्ड आणि चेंबर लेआउटसह एकत्रित केली जाते.

हाफमून घटकाची कार्ये

अणुभट्टीची रचना वेगळी असली तरी, हाफमून घटक सामान्यतः अनेक महत्त्वाच्या कार्यांमध्ये योगदान देतात.

1. सहाय्यक अणुभट्टी संरचना

एपिटॅक्सी अणुभट्टीच्या आत, अनेक ग्रेफाइट भाग गरम होत असताना वारंवार विस्तारतात आणि संकुचित होतात. यामुळे, दीर्घ उत्पादन चालण्यावर अंतर्गत समर्थन घटकांची यांत्रिक स्थिरता महत्त्वपूर्ण बनते.

काही अणुभट्टीच्या डिझाईन्समध्ये, हाफमून उच्च-तापमान ऑपरेटिंग परिस्थितीत जवळच्या चेंबर संरचनांची सापेक्ष स्थिती राखण्यास मदत करते. अगदी थोडीशी विकृती देखील चेंबर संरेखन किंवा प्रक्रियेच्या पुनरावृत्तीक्षमतेवर परिणाम करू शकते.

2. गॅस प्रवाह स्थिरता सहाय्य

SiC अणुभट्टीतील गॅस प्रवाहाचे वर्तन बाहेरून दिसते त्यापेक्षा अधिक क्लिष्ट आहे. उच्च तापमानात, चेंबरमधील तुलनेने लहान संरचनात्मक बदल देखील स्थानिक प्रवाह परिस्थिती बदलू शकतात.

रिॲक्टर प्लॅटफॉर्मवर अवलंबून, हाफमून अप्रत्यक्षपणे प्रक्रिया वायू गरम क्षेत्राभोवती फिरतात कसे प्रभावित करू शकतात. हे एक कारण आहे की अणुभट्टीच्या विकासादरम्यान अंतर्गत चेंबर भूमिती बर्याचदा काळजीपूर्वक ऑप्टिमाइझ केली जाते.

3. थर्मल फील्ड समन्वय

आधुनिक एपिटॅक्सी प्रणालींना काळजीपूर्वक नियंत्रित थर्मल ग्रेडियंटची आवश्यकता असते. चेंबरच्या आत ग्रेफाइट घटकांची व्यवस्था उष्णता वितरण आणि थर्मल कार्यक्षमता प्रभावित करते.

हाफमून घटक अप्रत्यक्षपणे प्रभावित करू शकतात:

• उष्णता प्रतिबिंब
• थर्मल शिल्लक
• स्थानिक तापमान स्थिरता
• थर्मल शील्डिंग कामगिरी

मोठ्या आकाराच्या वेफर प्रक्रियेसाठी हे अधिकाधिक महत्त्वाचे बनते.

4. यांत्रिक रोटेशन सिस्टीमला सहाय्य करणे

काही एलपीई सिस्टीम एपिटॅक्सियल ग्रोथ दरम्यान डिपॉझिशन एकसमानता सुधारण्यासाठी फिरत्या असेंब्लीचा वापर करतात. या कॉन्फिगरेशनमध्ये, लोअर हाफमून चेंबरच्या आत जवळच्या फिरणाऱ्या किंवा सपोर्ट स्ट्रक्चर्ससह एकत्रित केले जाऊ शकते.

यांत्रिक गरजा खूप मागणी होऊ शकतात कारण अणुभट्टी उच्च तापमान आणि रासायनिक प्रतिक्रियाशील अशा दोन्ही परिस्थितीत सतत कार्यरत असणे आवश्यक आहे.

अणुभट्टी प्रणालींमध्ये ग्रेफाइट अजूनही मोठ्या प्रमाणावर का वापरले जाते

आजही, सेमीकंडक्टर थर्मल फील्ड ऍप्लिकेशन्ससाठी ग्रेफाइट सर्वात व्यावहारिक सामग्रींपैकी एक आहे. हे तुलनेने हलके आहे, जटिल आकारात मशीन बनवता येते आणि तापमानात स्थिर गुणधर्म राखते जेथे अनेक धातू निकामी होतात.

अणुभट्टी उत्पादकांसाठी, आणखी एक फायदा असा आहे की ग्रेफाइट अचूक मशीनिंगला चांगला प्रतिसाद देतो, जे अरुंद चेंबर स्पेसमध्ये स्थापित केलेल्या घटकांसाठी महत्वाचे आहे.

त्याच वेळी, बेअर ग्रेफाइटला देखील मर्यादा आहेत. प्रतिक्रियाशील प्रक्रिया वायूंच्या दीर्घकालीन संपर्कात आणि वारंवार थर्मल सायकलिंगमुळे, पृष्ठभाग हळूहळू खराब होऊ शकतो किंवा कण तयार करू शकतो. यामुळे, लेपित ग्रेफाइट संरचना आता आधुनिक SiC एपिटॅक्सी प्रणालींमध्ये सामान्यतः वापरल्या जातात.

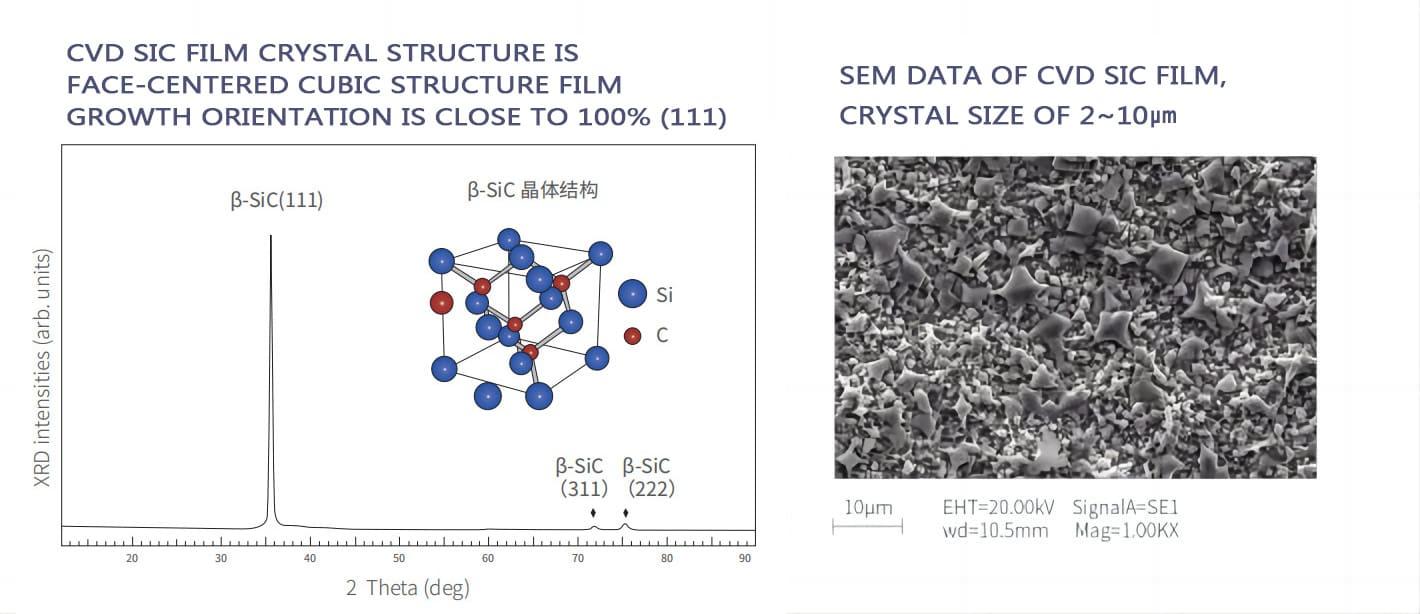

CVD SiC कोटिंगची भूमिका

सीव्हीडी SiC (रासायनिक वाफ डिपॉझिशन सिलिकॉन कार्बाइड) कोटिंगचा वापर SiC एपिटॅक्सी सिस्टीममधील ग्रेफाइट अणुभट्टी घटकांवर मोठ्या प्रमाणावर केला जातो.

कोटिंग ग्रेफाइट पृष्ठभागावर एक दाट संरक्षणात्मक थर बनवते, सुधारण्यास मदत करते:

• गंज प्रतिकार
• पृष्ठभागाची शुद्धता
• प्रतिकार परिधान करा
• थर्मल शॉक कामगिरी
• प्रक्रिया स्थिरता

SiC-लेपित ग्रेफाइट घटक आता सामान्यतः आढळतात:

• ससेप्टर्स
• वेफर वाहक
• चेंबर लाइनर्स
• गॅस प्रवाह घटक
• अर्धचंद्र संमेलने

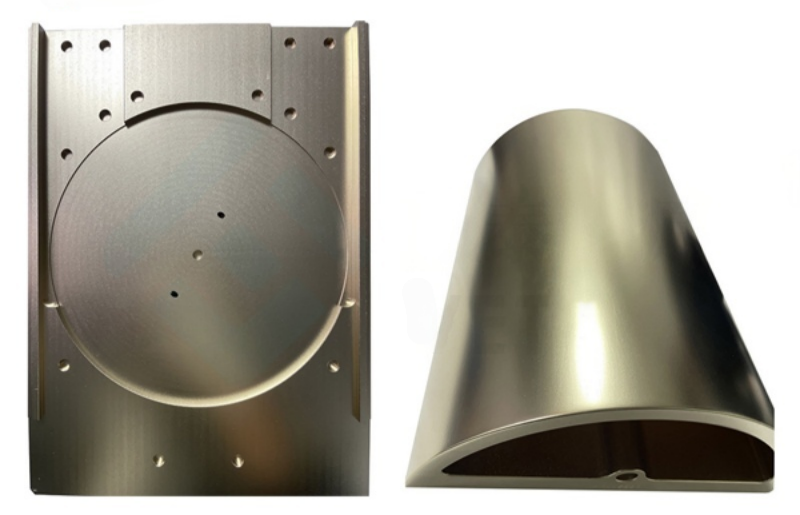

अधिक कंपन्या TaC कोटिंग्जचा अभ्यास का करत आहेत

अलिकडच्या वर्षांत, TaC कोटिंगने प्रगत अर्धसंवाहक थर्मल फील्ड ऍप्लिकेशन्समध्ये अधिक लक्ष वेधून घेणे सुरू केले आहे, विशेषत: उच्च-तापमान SiC प्रक्रियांमध्ये.

एक कारण असे आहे की काही पुढच्या पिढीतील क्रिस्टल ग्रोथ सिस्टीम अशा परिस्थितीत कार्य करतात जेथे पारंपारिक कोटिंग सामग्रीला दीर्घ प्रक्रिया चक्रांमध्ये जास्त थर्मल आणि रासायनिक तणावाचा सामना करावा लागतो.

पारंपारिक SiC कोटिंग्सच्या तुलनेत, TaC सामान्यतः अत्यंत उच्च तापमानात मजबूत रासायनिक स्थिरता दर्शवते. यामुळे, संशोधक आणि उपकरणे उत्पादक भविष्यातील उच्च-तापमान अणुभट्टी प्रणालीच्या संभाव्यतेचे मूल्यांकन करत आहेत.

अणुभट्टीभोवती थर्मल इन्सुलेशन साहित्य

स्ट्रक्चरल ग्रेफाइट भागांव्यतिरिक्त, थर्मल इन्सुलेशन सामग्री देखील अणुभट्टीच्या कार्यक्षमतेवर जोरदार प्रभाव पाडतात.

सेमीकंडक्टर सिस्टम सहसा वापरतात:

• मऊ ग्रेफाइट वाटले
• कडक ग्रेफाइट वाटले
• पॅन-आधारित कार्बन फायबर वाटले
• कार्बन मिश्रित इन्सुलेशन साहित्य

ही सामग्री उष्णतेचे नुकसान कमी करण्यास आणि दीर्घ वाढीच्या चक्रात स्थिर तापमान वितरण राखण्यास मदत करते.

आधुनिक SiC Epitaxy मध्ये वाढत्या मागणी

जसजसे SiC उद्योग 200 मिमी वेफर प्लॅटफॉर्मकडे जात आहे, तसतसे अंतर्गत अणुभट्टी घटकांना थर्मल स्थिरता, मितीय अचूकता आणि दूषिततेच्या नियंत्रणासाठी कठोर आवश्यकतांना तोंड द्यावे लागते.

इलेक्ट्रिक वाहने, नूतनीकरणयोग्य ऊर्जा प्रणाली आणि उच्च-फ्रिक्वेंसी पॉवर इलेक्ट्रॉनिक्सचा वेगवान विकास SiC वेफर्सची मागणी वाढवत आहे.

वेफरचा आकार 4-इंच ते 6-इंच आणि 8-इंच प्लॅटफॉर्मवर वाढल्यामुळे, अणुभट्टीच्या घटकांनी यासाठी कठोर आवश्यकता पूर्ण केल्या पाहिजेत:

• मितीय अचूकता
• कोटिंग एकसारखेपणा
• थर्मल स्थिरता
• शुद्धता नियंत्रण
• यांत्रिक विश्वसनीयता

हाफमून असेंब्ली सारख्या सपोर्टिंग चेंबरचे घटक देखील तांत्रिकदृष्ट्या अधिक मागणी होत आहेत.

निष्कर्ष

हाफमून ही LPE प्रतिक्रिया कक्षातील तुलनेने साधी ग्रेफाइट रचना आहे असे दिसते, परंतु ते थर्मल स्थिरता, वायू प्रवाह समन्वय आणि यांत्रिक समर्थनासह अणुभट्टीच्या ऑपरेशनच्या अनेक महत्त्वाच्या पैलूंमध्ये योगदान देते.

त्याची उत्क्रांती अर्धसंवाहक उत्पादनातील व्यापक ट्रेंड देखील प्रतिबिंबित करते: उच्च तापमान, स्वच्छ प्रक्रिया, मोठे वेफर्स आणि अधिक प्रगत साहित्य अभियांत्रिकी.

SiC epitaxy तंत्रज्ञान विकसित होत राहिल्याने, अणुभट्टीचे घटक आणि कोटिंग तंत्रज्ञान अधिक विशेष आणि कार्यप्रदर्शन-चालित होण्याची शक्यता आहे.
