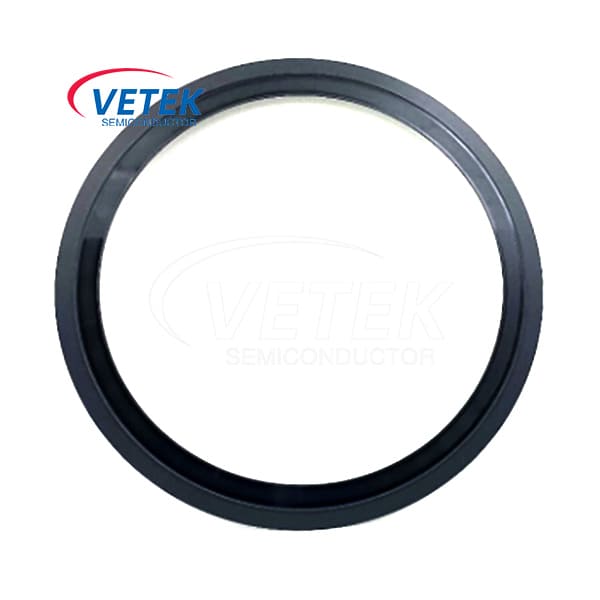

प्लाझ्मा एचिंग फोकस रिंग

वेफर मॅन्युफॅक्चरिंगच्या क्षेत्रात, वेटेक सेमीकंडक्टरची फोकस रिंग महत्त्वपूर्ण भूमिका बजावते. हा केवळ एक साधा घटक नाही तर प्लाझ्मा एचिंग प्रक्रियेत महत्त्वपूर्ण भूमिका बजावते. प्रथम, प्लाझ्मा इचिग फोकस रिंग डिझाइन केले गेले आहे की वेफरला दृढपणे इच्छित स्थितीत ठेवले गेले आहे, ज्यामुळे एचिंग प्रक्रियेची अचूकता आणि स्थिरता सुनिश्चित होईल. जागेवर वेफर ठेवून, फोकसिंग रिंग प्रभावीपणे प्लाझ्मा घनतेची एकरूपता राखते, जे यशासाठी आवश्यक आहेएचिंग प्रक्रिया.

याव्यतिरिक्त, वेफरच्या बाजूच्या दूषित होण्यापासून रोखण्यात फोकस रिंग देखील महत्त्वपूर्ण भूमिका बजावते. चिप मॅन्युफॅक्चरिंगसाठी वेफर्सची गुणवत्ता आणि शुद्धता गंभीर आहे, म्हणून संपूर्ण एचिंग प्रक्रियेमध्ये वेफर्स स्वच्छ राहतील हे सुनिश्चित करण्यासाठी सर्व आवश्यक उपाययोजना केल्या पाहिजेत. फोकस रिंग बाह्य अशुद्धी आणि दूषित घटकांना वेफर पृष्ठभागाच्या बाजूंमध्ये प्रवेश करण्यापासून प्रभावीपणे प्रतिबंधित करते, अशा प्रकारे अंतिम उत्पादनाची गुणवत्ता आणि कार्यक्षमता सुनिश्चित करते.

भूतकाळात,रिंग फोकसिंगप्रामुख्याने क्वार्ट्ज आणि सिलिकॉनचे बनलेले होते. तथापि, प्रगत वेफर मॅन्युफॅक्चरिंगमध्ये कोरड्या एचिंगच्या वाढीसह, सिलिकॉन कार्बाईड (एसआयसी) ने बनविलेल्या रिंग्जवर लक्ष केंद्रित करण्याची मागणी देखील वाढत आहे. शुद्ध सिलिकॉन रिंग्जच्या तुलनेत, एसआयसी रिंग्ज अधिक टिकाऊ असतात आणि जास्त सेवा आयुष्य असते, ज्यामुळे उत्पादन खर्च कमी होतो. सिलिकॉन रिंग्ज दर 10 ते 12 दिवसांनी बदलण्याची आवश्यकता आहे, तर दर 15 ते 20 दिवसांनी एसआयसी रिंग्ज बदलल्या जातात. सध्या, सॅमसंगसारख्या काही मोठ्या कंपन्या एसआयसीऐवजी बोरॉन कार्बाईड सिरेमिक्स (बी 4 सी) च्या वापराचा अभ्यास करीत आहेत. बी 4 सी मध्ये जास्त कडकपणा आहे, म्हणून युनिट जास्त काळ टिकते.

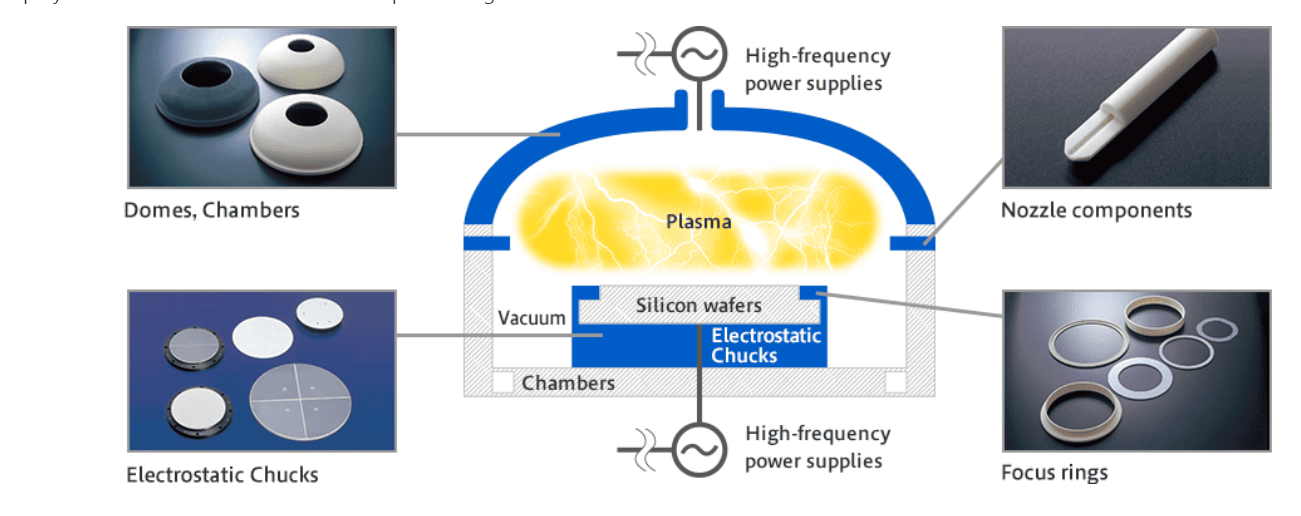

प्लाझ्मा एचिंग उपकरणांमध्ये, उपचार पात्रातील तळावरील सब्सट्रेट पृष्ठभागाच्या प्लाझ्मा एचिंगसाठी फोकस रिंगची स्थापना आवश्यक आहे. फोकसिंग रिंग त्याच्या पृष्ठभागाच्या आतील बाजूस पहिल्या प्रदेशासह सब्सट्रेटच्या सभोवताल आहे ज्यामध्ये एचिंग दरम्यान तयार केलेल्या प्रतिक्रियेच्या उत्पादनांना पकडले जाण्यापासून आणि जमा होण्यापासून रोखण्यासाठी लहान सरासरी पृष्ठभागाची उग्रपणा आहे.

त्याच वेळी, पहिल्या प्रदेशाच्या बाहेरील दुसर्‍या प्रदेशात एचिंग प्रक्रियेदरम्यान तयार केलेल्या प्रतिक्रिया उत्पादनांना पकडण्यासाठी आणि जमा करण्यासाठी प्रोत्साहित करण्यासाठी मोठ्या सरासरी पृष्ठभागावरील उग्रपणा आहे. पहिल्या प्रदेश आणि दुसर्‍या प्रदेशातील सीमा हा एक भाग आहे जिथे एचिंगची मात्रा तुलनेने महत्त्वपूर्ण आहे, प्लाझ्मा एचिंग डिव्हाइसमध्ये फोकसिंग रिंगसह सुसज्ज आहे आणि प्लाझ्मा एचिंग सब्सट्रेटवर केले जाते.
