उच्च-शुद्धता सच्छिद्र ग्रेफाइट म्हणजे काय?

अलिकडच्या वर्षांत, उर्जा वापर, व्हॉल्यूम, कार्यक्षमता इत्यादींच्या दृष्टीने पॉवर इलेक्ट्रॉनिक उपकरणांसाठी कार्यक्षमता आवश्यकता वाढत्या प्रमाणात वाढली आहे. एसआयसीमध्ये मोठे बँडगॅप, उच्च ब्रेकडाउन फील्ड सामर्थ्य, उच्च थर्मल चालकता, उच्च संतृप्त इलेक्ट्रॉन गतिशीलता आणि उच्च रासायनिक स्थिरता आहे, जे पारंपारिक सेमीकंडक्टर सामग्रीच्या कमतरतेसाठी बनवते. एसआयसी क्रिस्टल्स कार्यक्षमतेने कसे वाढवायचे आणि मोठ्या प्रमाणात नेहमीच एक कठीण समस्या आहे आणि उच्च-शुद्धतेचा परिचयसच्छिद्र ग्रेफाइटअलिकडच्या वर्षांत गुणवत्ता प्रभावीपणे सुधारली आहेएसआयसी सिंगल क्रिस्टल ग्रोथ.

वेटेक सेमीकंडक्टर सच्छिद्र ग्रेफाइटचे ठराविक भौतिक गुणधर्म:

पीव्हीटी पद्धतीने एसआयसी सिंगल क्रिस्टल ग्रोथसाठी उच्च-शुद्धता सच्छिद्र ग्रेफाइट

Ⅰ. पीव्हीटी पद्धत

पीव्हीटी पद्धत ही एसआयसी सिंगल क्रिस्टल्स वाढविण्यासाठी मुख्य प्रक्रिया आहे. एसआयसी क्रिस्टल वाढीची मूलभूत प्रक्रिया उच्च तापमानात कच्च्या मालाच्या उदात्त विघटन, तापमान ग्रेडियंटच्या क्रियेखाली गॅस फेज पदार्थांची वाहतूक आणि बियाणे क्रिस्टलमध्ये गॅस फेज पदार्थांच्या पुनर्रचना वाढीमध्ये विभागली गेली आहे. यावर आधारित, क्रूसिबलच्या आतील भागाचे तीन भाग विभागले गेले आहेत: कच्चे साहित्य क्षेत्र, वाढ पोकळी आणि बियाणे क्रिस्टल. कच्च्या मालाच्या क्षेत्रात, उष्णता थर्मल रेडिएशन आणि उष्णता वाहकांच्या स्वरूपात हस्तांतरित केली जाते. गरम झाल्यानंतर, एसआयसी कच्चा माल प्रामुख्याने खालील प्रतिक्रियांद्वारे विघटित होतो:

आणिc (S) = si (g) + c (s)

2sic (S) = si (g) + sic₂(जी)

2sic (S) = c (s) + आणि₂सी (जी)

कच्च्या सामग्रीच्या क्षेत्रामध्ये, क्रूसिबल भिंतीच्या आसपासपासून कच्च्या मालाच्या पृष्ठभागापर्यंत तापमान कमी होते, म्हणजेच कच्चे साहित्य किनार तापमान> कच्चे साहित्य अंतर्गत तापमान> कच्च्या सामग्रीच्या पृष्ठभागाचे तापमान, परिणामी अक्षीय आणि रेडियल तापमान ग्रेडियंट्स होते, ज्याचा आकार क्रिस्टल वाढीवर जास्त परिणाम होईल. वरील तापमान ग्रेडियंटच्या क्रियेअंतर्गत, कच्चा माल क्रूसिबल भिंतीजवळ ग्राफिट करणे सुरू होईल, परिणामी भौतिक प्रवाह आणि पोर्सिटीमध्ये बदल होईल. ग्रोथ चेंबरमध्ये, कच्च्या मालाच्या क्षेत्रात तयार केलेले वायूयुक्त पदार्थ अक्षीय तापमान ग्रेडियंटद्वारे चालविलेल्या बियाणे क्रिस्टल स्थितीत नेले जातात. जेव्हा ग्रेफाइट क्रूसिबलची पृष्ठभाग विशेष कोटिंगने व्यापलेली नसते, तेव्हा वायूचे पदार्थ क्रूसिबल पृष्ठभागावर प्रतिक्रिया देतात आणि ग्रोथ चेंबरमधील सी/सी गुणोत्तर बदलत असताना ग्रेफाइट क्रूसिबलला कॉरोड करतात. या क्षेत्रातील उष्णता प्रामुख्याने थर्मल रेडिएशनच्या स्वरूपात हस्तांतरित केली जाते. बियाणे क्रिस्टल स्थितीत, ग्रोथ चेंबरमधील वायूयुक्त पदार्थ एसआय, एस 2 सी, एसआयसी 2 इ. बियाणे क्रिस्टलमध्ये कमी तापमानामुळे ओव्हरसॅट्युरेटेड स्थितीत आहेत आणि बियाणे क्रिस्टल पृष्ठभागावर जमा आणि वाढ होते. मुख्य प्रतिक्रिया खालीलप्रमाणे आहेत:

आणि₂सी (जी) + एसआयसी₂(जी) = 3sic (चे)

सी (जी) + एसआयसी₂(जी) = 2sic (चे)

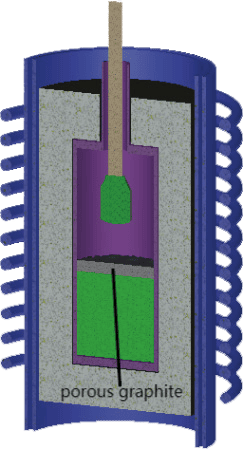

च्या अनुप्रयोग परिदृश्यसिंगल क्रिस्टल एसआयसी ग्रोथमध्ये उच्च-शुद्धता सच्छिद्र ग्रेफाइट2650 डिग्री सेल्सियस पर्यंत व्हॅक्यूम किंवा जड गॅस वातावरणात भट्टी:

साहित्य संशोधनानुसार, एसआयसी सिंगल क्रिस्टलच्या वाढीस उच्च-शुद्धता सच्छिद्र ग्रेफाइट खूप उपयुक्त आहे. आम्ही एसआयसी सिंगल क्रिस्टलच्या वाढीच्या वातावरणाशी आणि त्याशिवाय तुलना केलीउच्च-शुद्धता सच्छिद्र ग्रेफाइट.

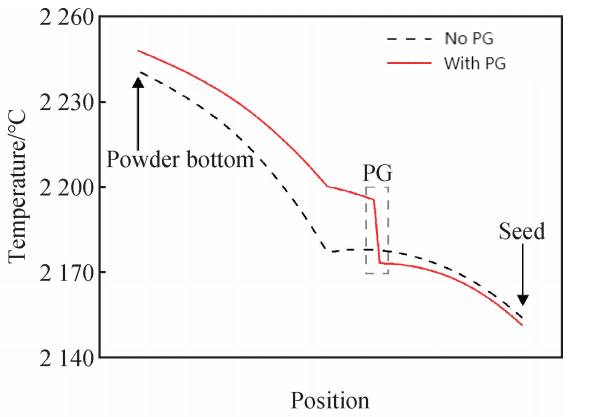

सच्छिद्र ग्रेफाइटसह आणि त्याशिवाय दोन रचनांसाठी क्रूसिबलच्या मध्यभागी तापमान भिन्नता

कच्च्या मालाच्या क्षेत्रात, दोन रचनांचे वरचे आणि खालच्या तापमानातील फरक अनुक्रमे 64.0 आणि 48.0 ℃ आहेत. उच्च-शुद्धता सच्छिद्र ग्रेफाइटचा वरचा आणि खालच्या तापमानातील फरक तुलनेने लहान आहे आणि अक्षीय तापमान अधिक एकसमान आहे. थोडक्यात, उच्च-शुद्धता सच्छिद्र ग्रेफाइट प्रथम उष्णता इन्सुलेशनची भूमिका बजावते, जे कच्च्या मालाचे एकूण तापमान वाढवते आणि ग्रोथ चेंबरमधील तापमान कमी करते, जे कच्च्या मालाच्या संपूर्ण उदात्तता आणि विघटनास अनुकूल आहे. त्याच वेळी, कच्च्या सामग्रीच्या क्षेत्रामधील अक्षीय आणि रेडियल तापमानातील फरक कमी होतात आणि अंतर्गत तापमान वितरणाची एकरूपता वाढविली जाते. हे एसआयसी क्रिस्टल्स द्रुतगतीने आणि समान रीतीने वाढण्यास मदत करते.

तापमान परिणामाव्यतिरिक्त, उच्च-शुद्धता सच्छिद्र ग्रेफाइट एसआयसी सिंगल क्रिस्टल फर्नेसमध्ये गॅस प्रवाह दर देखील बदलेल. हे मुख्यतः प्रतिबिंबित होते की उच्च-शुद्धता सच्छिद्र ग्रेफाइट काठावर भौतिक प्रवाह दर कमी करेल, ज्यामुळे एसआयसी सिंगल क्रिस्टल्सच्या वाढीदरम्यान गॅस प्रवाह दर स्थिर होईल.

Ⅱ. एसआयसी सिंगल क्रिस्टल ग्रोथ फर्नेसमध्ये उच्च-शुद्धता सच्छिद्र ग्रेफाइटची भूमिका

उच्च-शुद्धता सच्छिद्र ग्रेफाइटसह एसआयसी सिंगल क्रिस्टल ग्रोथ फर्नेसमध्ये, सामग्रीची वाहतूक उच्च-शुद्धता सच्छिद्र ग्रेफाइटद्वारे प्रतिबंधित आहे, इंटरफेस खूप एकसमान आहे आणि ग्रोथ इंटरफेसवर कोणतीही किनार नाही. तथापि, उच्च-शुद्धता सच्छिद्र ग्रेफाइटसह एसआयसी सिंगल क्रिस्टल ग्रोथ फर्नेसमध्ये एसआयसी क्रिस्टल्सची वाढ तुलनेने मंद आहे. म्हणूनच, क्रिस्टल इंटरफेससाठी, उच्च-शुद्धता सच्छिद्र ग्रेफाइटचा परिचय एज ग्राफिटायझेशनमुळे उद्भवणार्‍या उच्च सामग्रीचा प्रवाह दर प्रभावीपणे दडपतो, ज्यामुळे एसआयसी क्रिस्टल एकसमान वाढते.

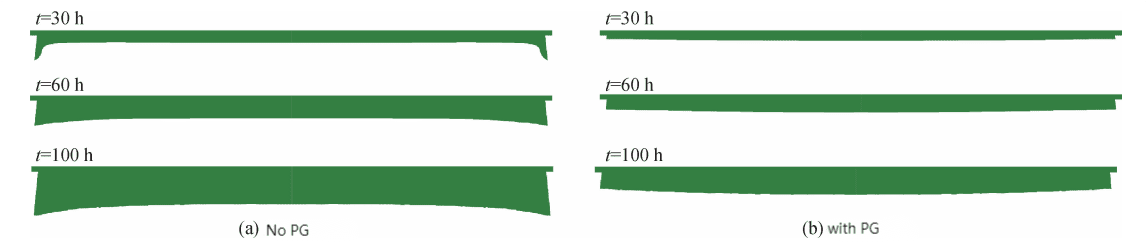

उच्च-शुद्धता सच्छिद्र ग्रेफाइटसह आणि त्याशिवाय एसआयसी सिंगल क्रिस्टल ग्रोथ दरम्यान इंटरफेस वेळोवेळी बदलते

म्हणूनच, उच्च-शुद्धता सच्छिद्र ग्रेफाइट हे एसआयसी क्रिस्टल्सच्या वाढीचे वातावरण सुधारण्यासाठी आणि क्रिस्टल गुणवत्तेचे ऑप्टिमाइझ करण्यासाठी एक प्रभावी साधन आहे.

सच्छिद्र ग्रेफाइट प्लेट हा सच्छिद्र ग्रेफाइटचा एक विशिष्ट वापर प्रकार आहे

सच्छिद्र ग्रेफाइट प्लेट आणि पीव्हीटी पद्धत वापरुन एसआयसी सिंगल क्रिस्टल तयारीचे योजनाबद्ध आकृतीसीव्हीडीआणिcकच्चा साहित्यसेमीकंडक्टरच्या आकलनातून

वेटेक सेमीकंडक्टरचा फायदा त्याच्या मजबूत तांत्रिक संघ आणि उत्कृष्ट सेवा कार्यसंघामध्ये आहे. आपल्या गरजेनुसार, आम्ही योग्य टेलर करू शकतोhआयजीएच-शुद्धतासच्छिद्र ग्राफिटeएसआयसी सिंगल क्रिस्टल ग्रोथ इंडस्ट्रीमध्ये आपल्याला चांगली प्रगती आणि फायदे करण्यात मदत करण्यासाठी आपल्यासाठी उत्पादने.
