SiC सिरेमिक वेफर बोट म्हणजे काय? तपशील, साहित्य आणि अनुप्रयोग

सेमीकंडक्टर उच्च-तापमान प्रक्रियेत, वेफर्सची हाताळणी, समर्थन आणि थर्मल उपचार एका विशेष सहाय्यक घटकावर अवलंबून असतात - वेफर बोट. प्रक्रिया तापमान वाढते आणि स्वच्छता आणि कण नियंत्रण आवश्यकता वाढत असताना, पारंपारिक क्वार्ट्ज वेफर बोट्स हळूहळू कमी सेवा आयुष्य, उच्च विकृती दर आणि खराब गंज प्रतिकार यासारख्या समस्या प्रकट करतात.सिलिकॉन कार्बाइड (SiC) सिरेमिक वेफर बोट्सया संदर्भात उदयास आले आणि उच्च-अंत थर्मल प्रक्रिया उपकरणांमध्ये एक प्रमुख वाहक बनले आहे.

सिलिकॉन कार्बाइड (SiC) ही एक अभियांत्रिकी सिरॅमिक सामग्री आहे जी उच्च कडकपणा, उच्च थर्मल चालकता आणि उत्कृष्ट रासायनिक स्थिरता एकत्र करते.SiC सिरेमिक, उच्च-तापमान सिंटरिंगद्वारे तयार केलेले, केवळ उत्कृष्ट थर्मल शॉक प्रतिरोध दर्शवत नाही तर ऑक्सिडायझिंग आणि संक्षारक वातावरणात स्थिर संरचना आणि आकार देखील राखते. परिणामी, वेफर बोट स्वरूपात तयार केल्यावर, ते उच्च-तापमान प्रक्रिया जसे की प्रसार, ॲनिलिंग आणि ऑक्सिडेशनला विश्वासार्हपणे समर्थन देऊ शकते, ज्यामुळे ते 1100 डिग्री सेल्सियसपेक्षा जास्त तापमानावर चालणाऱ्या थर्मल प्रक्रियेसाठी विशेषतः योग्य बनते.

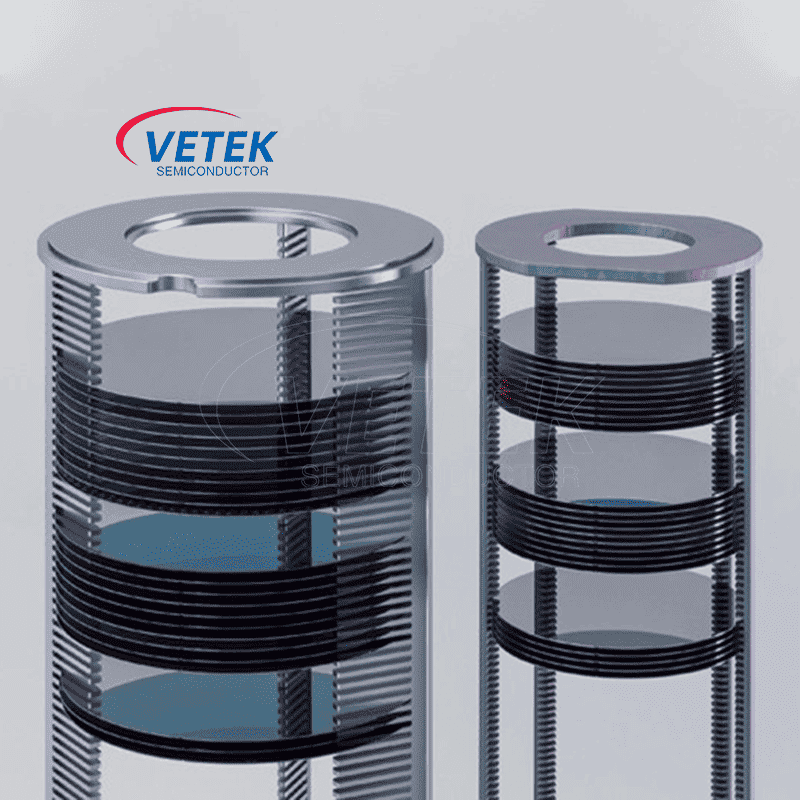

1. SiC सिरेमिक वेफर बोट म्हणजे काय?

वेफर बोट्सची रचना सहसा बहुस्तरीय, समांतर ग्रिड कॉन्फिगरेशनसह डिझाइन केलेली असते, ज्यामध्ये एकाच वेळी डझनभर किंवा शेकडो वेफर्स ठेवता येतात. थर्मल विस्तार गुणांक नियंत्रित करण्यासाठी SiC सिरेमिकचे फायदे उच्च-तापमान रॅम्प-अप आणि रॅम्प-डाउन प्रक्रियेदरम्यान थर्मल विकृती किंवा मायक्रोक्रॅकिंगला कमी प्रवण करतात. याव्यतिरिक्त, धातूची अशुद्धता सामग्री कठोरपणे नियंत्रित केली जाऊ शकते, उच्च तापमानात दूषित होण्याचे धोके लक्षणीयरीत्या कमी करतात. यामुळे पॉवर उपकरणे, SiC MOSFETs, MEMS आणि इतर उत्पादनांचे उत्पादन यासारख्या स्वच्छतेसाठी अत्यंत संवेदनशील असलेल्या प्रक्रियांसाठी ते अत्यंत योग्य बनतात.

2. क्वार्ट्ज विरुद्ध SiC वि ग्रेफाइट वेफर बोट्स: साहित्य तुलना

पारंपारिक क्वार्ट्ज वेफर बोटींच्या तुलनेत, सिलिकॉन कार्बाइड सिरॅमिक वेफर बोट्सचे सेवा जीवन उच्च-तापमान, वारंवार थर्मल सायकलिंग परिस्थितीत 3-5 पट जास्त असते. त्यांची उच्च कडकपणा आणि विकृतीचा प्रतिकार अधिक स्थिर वेफर संरेखनास अनुमती देते, जे उत्पन्न सुधारण्यास मदत करते. अधिक महत्त्वाचे म्हणजे, SiC मटेरियल वारंवार गरम आणि थंड होण्याच्या चक्रात कमीत कमी आयामी बदल राखतात, वेफर एज चिपिंग किंवा वेफर बोट विकृत झाल्यामुळे होणारे कण कमी करतात.

3. सिलिकॉन कार्बाइड वेफर बोट मटेरियलचे प्रकार

सर्व SiC वेफर बोट्स एकाच सिरॅमिक ग्रेडमधून तयार केल्या जात नाहीत. भिन्न उत्पादन मार्ग वेगळे सूक्ष्म संरचना आणि कार्यप्रदर्शन वैशिष्ट्ये तयार करतात.

३.१ रीक्रिस्टलाइज्ड सिलिकॉन कार्बाइड (RSiC)

अभियंता उच्च-तापमान सिरेमिक घटकांमध्ये रीक्रिस्टलीकृत SiC वापरले जाते. ग्रेडच्या आधारावर, ते लक्षणीय खुले सच्छिद्रता प्रदर्शित करू शकते, ज्याचा दूषितपणा, साफसफाई आणि प्रक्रिया सुसंगततेचे मूल्यांकन करताना विचारात घेणे आवश्यक आहे.

3.2 सिंटर्ड सिलिकॉन कार्बाइड (SSiC)

प्रेशरलेस-सिंटर्ड SiC उच्च कडकपणा, यांत्रिक सामर्थ्य आणि चांगली थर्मल कार्यक्षमता असलेली दाट सिरॅमिक रचना प्रदान करू शकते. वास्तविक गुणधर्म फॉर्म्युलेशन, सिंटरिंग प्रक्रिया आणि सामग्री ग्रेडवर अवलंबून असतात.

3.3 प्रतिक्रिया-बंधित सिलिकॉन कार्बाइड (RBSiC / SiSiC)

प्रतिक्रिया-बंधित SiC मध्ये सामान्यतः एक अवशिष्ट सिलिकॉन फेज असतो. हे कमाल सेवेचे तापमान आणि रासायनिक सुसंगतता प्रभावित करू शकते, त्यामुळे त्याची ऑपरेटिंग मर्यादा RSiC किंवा SSiC सारखीच आहे असे गृहीत धरले जाऊ नये.

3.4 SiC-कोटेड ग्रेफाइट वेफर वाहक

SiC-कोटेड ग्रेफाइट वेफर वाहक हे मोनोलिथिक SiC सिरॅमिक वेफर बोटपेक्षा वेगळे बांधकाम आहे.

हे जमा केलेल्या SiC कोटिंगद्वारे संरक्षित ग्रेफाइट सब्सट्रेट वापरते. अशा डिझाईन्स विशिष्ट थर्मल-प्रोसेसिंग वातावरणात फायदे देऊ शकतात, परंतु कोटिंगची अखंडता, उघडलेल्या कडा आणि संभाव्य दूषिततेचे मूल्यांकन करणे आवश्यक आहे.

4. भविष्यातील आउटलुक

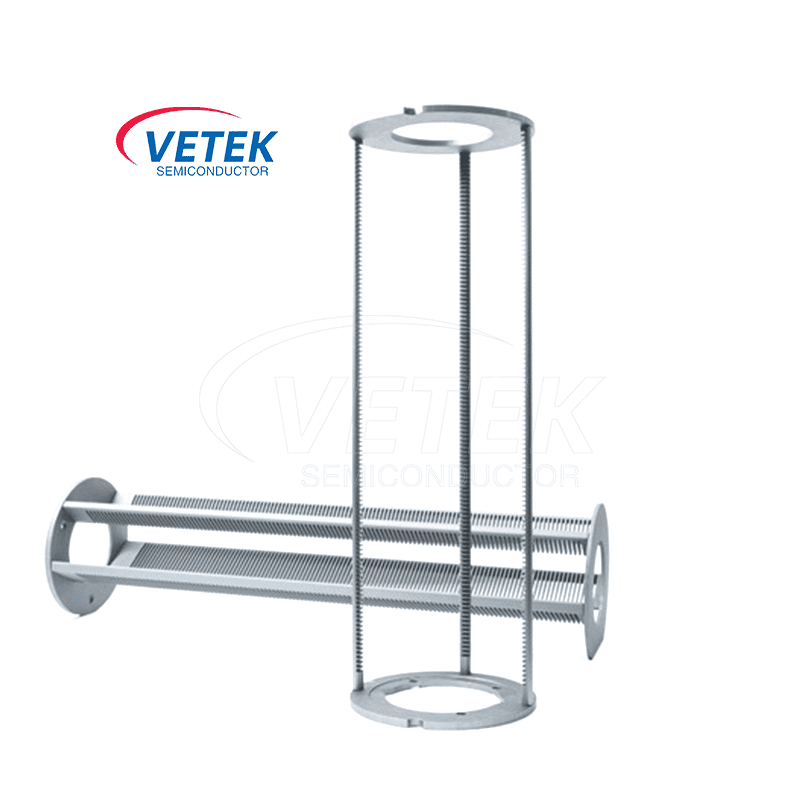

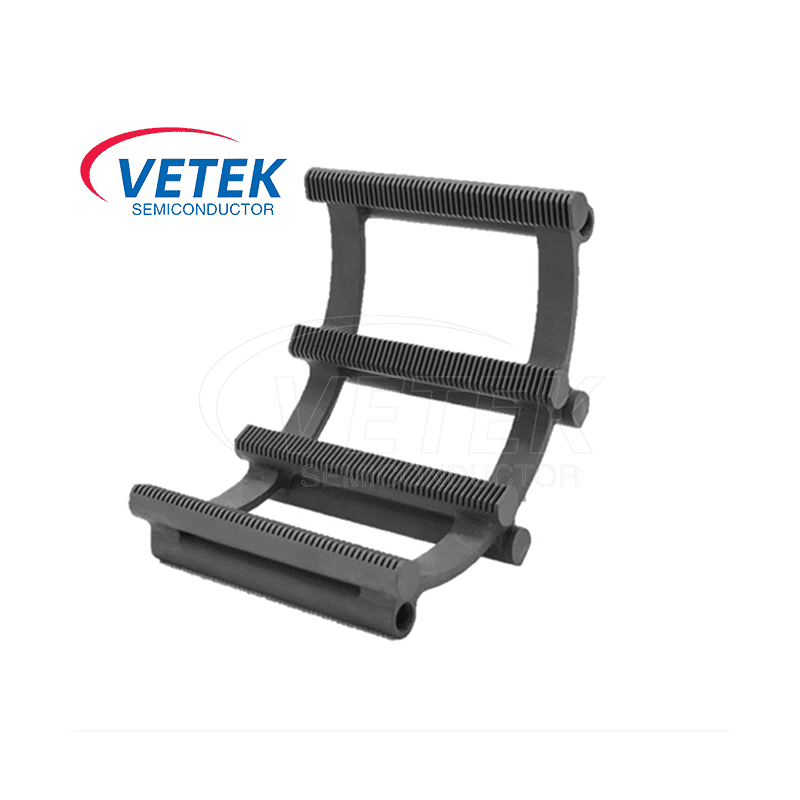

औद्योगिक ऍप्लिकेशन्समध्ये, सिलिकॉन कार्बाइड सिरेमिक वेफर बोट्स हळूहळू थर्मल प्रोसेसिंग प्रक्रियेतील उच्च-श्रेणी उपकरण निर्मात्यांसाठी पसंतीची निवड बनत आहेत, पारंपारिक सिलिकॉन उपकरणांपासून ते तृतीय-पिढीच्या अर्धसंवाहक सामग्रीपर्यंत. ते केवळ उभ्या ट्यूब फर्नेस आणि क्षैतिज ऑक्सिडेशन फर्नेस यासारख्या विविध थर्मल प्रोसेसिंग उपकरणांसाठीच योग्य नाहीत, परंतु उच्च-तापमान, अत्यंत संक्षारक वातावरणात त्यांची स्थिर कामगिरी प्रक्रियेच्या सुसंगततेसाठी आणि उपकरणांच्या क्षमतेसाठी मजबूत हमी देखील देते.

सिलिकॉन कार्बाइड सिरेमिक वेफर बोट्सचे हळूहळू लोकप्रियीकरण सेमीकंडक्टर उपकरणांच्या मुख्य आधार घटकांमध्ये प्रवेश करणाऱ्या प्रगत सिरेमिक सामग्रीच्या प्रवेग चिन्हांकित करते. पारंपारिक क्वार्ट्ज सामग्रीच्या तुलनेत, उच्च-तापमान स्थिरता, स्ट्रक्चरल कडकपणा आणि थर्मल थकवा प्रतिरोध मधील त्यांचे फायदे उच्च तापमान आणि अधिक कडक प्रक्रिया विंडोच्या सतत उत्क्रांतीसाठी एक विश्वासार्ह भौतिक पाया प्रदान करतात. सध्या, 6-इंच आणि 8-इंच सिलिकॉन कार्बाइड सिरॅमिक वेफर बोट्स मोठ्या प्रमाणात सेमीकंडक्टर उद्योगातील उर्जा उपकरणांच्या थर्मल उपचार प्रक्रियेमध्ये मोठ्या प्रमाणात वापरल्या जातात.

12-इंच तपशील हळूहळू उच्च-अंत प्रक्रिया आणि प्रगत उत्पादन ओळींमध्ये सादर केले जात आहेत, जे उपकरणे आणि साहित्य सहकार्याच्या पुढील टप्प्यासाठी एक महत्त्वपूर्ण दिशा बनत आहेत. त्याच वेळी, 2-4 इंच वेफर बोट्स संशोधन प्लॅटफॉर्म आणि विशिष्ट प्रक्रिया परिस्थितींमध्ये भूमिका बजावत आहेत, जसे की LED सब्सट्रेट प्रक्रिया आणि प्रक्रिया सत्यापन. सिलिकॉन कार्बाइड सिरॅमिक वेफर बोट्स स्थिरता, आकार नियंत्रण आणि वेफर क्षमतेमध्ये अधिक फायदे प्रदर्शित करतील, ज्यामुळे संबंधित सिरॅमिक सामग्री तंत्रज्ञानाची सतत उत्क्रांती होईल.

वारंवार विचारले जाणारे प्रश्न

1. वेफर बोटचे मुख्य कार्य काय आहे?

भट्टीच्या प्रक्रियेदरम्यान वेफर बोट अर्धसंवाहक वेफर्स अचूक अंतरावर ठेवते. यांत्रिक समर्थन, वेफर संरेखन आणि थर्मल आणि रासायनिक प्रक्रिया वातावरणाशी सुसंगतता ही त्याची मुख्य कार्ये आहेत.

2. SiC वेफर बोट आणि क्वार्ट्ज वेफर बोट मध्ये काय फरक आहे?

SiC सिरेमिक वेफर बोट्स सामान्यतः उच्च थर्मल चालकता आणि योग्य ग्रेडसाठी अधिक उच्च-तापमान यांत्रिक क्षमता प्रदान करतात. क्वार्ट्ज वेफर बोट्सचा थर्मल विस्तार खूपच कमी असतो आणि प्रस्थापित स्वच्छ अर्धसंवाहक भट्टी प्रक्रियेमध्ये मोठ्या प्रमाणावर वापरला जातो. पसंतीची सामग्री ऑपरेटिंग परिस्थितीवर अवलंबून असते.

3. SiC सिरेमिक वेफर बोट कोणते तापमान सहन करू शकते?

सर्व SiC सिरेमिक वेफर बोट्ससाठी एकच तापमान मर्यादा नाही. कमाल ऑपरेटिंग तापमान SiC ग्रेड, भट्टीचे वातावरण, यांत्रिक भार, एक्सपोजर कालावधी आणि थर्मल सायकलिंग यावर अवलंबून असते. तयार घटक त्याच्या इच्छित प्रक्रियेच्या परिस्थितीसाठी पात्र असणे आवश्यक आहे.

4. SiC वेफर बोट्स प्रसार आणि ऑक्सिडेशनसाठी योग्य आहेत का?

होय, योग्यरित्या निवडलेल्या आणि पात्र SiC सिरॅमिक वेफर बोट्सचा प्रसार आणि ऑक्सिडेशन ऍप्लिकेशन्समध्ये वापर केला जाऊ शकतो. भौतिक रसायनशास्त्र, पृष्ठभागाची स्वच्छता, यांत्रिक रचना आणि प्रक्रिया वायूंशी सुसंगतता सत्यापित करणे आवश्यक आहे.

5. SiC सिरेमिक वेफर बोट्स सानुकूलित केल्या जाऊ शकतात?

वेफर बोट्स वेगवेगळ्या फर्नेस कॉन्फिगरेशन्स, वेफरचे परिमाण, स्लॉट संख्या, खेळपट्ट्या आणि समर्थन भूमितीसाठी इंजिनिअर केल्या जाऊ शकतात, उत्पादन व्यवहार्यता आणि डिझाइन प्रमाणीकरणाच्या अधीन.

6. सॉलिड SiC आणि SiC-कोटेड ग्रेफाइट वेफर बोट्समध्ये काय फरक आहे?

सॉलिड SiC सिरेमिक वेफर बोट्स सिरेमिक बॉडी वापरतात, तर SiC-कोटेड ग्रेफाइट वाहक संरक्षक SiC लेयरसह ग्रेफाइट सब्सट्रेट वापरतात. त्यांचा थर्मल प्रतिसाद, अपयशाची यंत्रणा, दूषित होण्याचे धोके आणि सेवा मर्यादा भिन्न आहेत.

7. वेफर बोट्समध्ये कण निर्मिती कशामुळे होते?

संभाव्य कारणांमध्ये यांत्रिक ओरखडा, अयोग्य वेफर-संपर्क भूमिती, जमा-फिल्म बांधणे, थर्मल नुकसान, पृष्ठभागावरील दोष आणि हाताळणी किंवा साफसफाई दरम्यान दूषित होणे समाविष्ट आहे. मूळ-कारण विश्लेषणामध्ये वाहक सामग्री आणि वास्तविक भट्टी प्रक्रिया विचारात घ्यावी.
