सिलिकॉन कार्बाइड (SiC) PVT क्रिस्टल ग्रोथ टँटलम कार्बाइड कोटिंग्स (TaC) शिवाय का होऊ शकत नाही?

फिजिकल व्हेपर ट्रान्सपोर्ट (PVT) पद्धतीद्वारे सिलिकॉन कार्बाइड (SiC) क्रिस्टल्स वाढवण्याच्या प्रक्रियेत, 2000-2500 °C चे अत्यंत उच्च तापमान ही एक “दुधारी तलवार” आहे — जेव्हा ते स्त्रोत सामग्रीचे उदात्तीकरण आणि वाहतूक करते, तेव्हा ते सर्व भौतिक घटकांच्या अशुद्धतेपासून, विशेषत: धातूच्या क्षेत्राच्या सर्व घटकांपासून नाटकीयपणे तीव्र करते. पारंपारिक ग्रेफाइट हॉट-झोन घटकांमध्ये समाविष्ट आहे. एकदा या अशुद्धता वाढीच्या इंटरफेसमध्ये प्रवेश केल्यावर, ते थेट क्रिस्टलच्या मुख्य गुणवत्तेचे नुकसान करतात. टँटलम कार्बाइड (TaC) कोटिंग्स PVT ​​क्रिस्टल वाढीसाठी "पर्यायी निवड" ऐवजी "अनिवार्य पर्याय" बनण्याचे हे मूलभूत कारण आहे.

1. ट्रेस अशुद्धतेचे दुहेरी विनाशकारी मार्ग

सिलिकॉन कार्बाइड क्रिस्टल्सच्या अशुद्धतेमुळे होणारी हानी प्रामुख्याने दोन मुख्य परिमाणांमध्ये प्रतिबिंबित होते, थेट क्रिस्टलच्या वापरण्यावर परिणाम करते:

• प्रकाश घटक अशुद्धता (नायट्रोजन एन, बोरॉन बी):उच्च-तापमानाच्या परिस्थितीत, ते सहजपणे SiC जाळीमध्ये प्रवेश करतात, कार्बन अणूंचा पर्याय करतात आणि दाता ऊर्जा पातळी तयार करतात, थेट वाहक एकाग्रता आणि क्रिस्टलची प्रतिरोधकता बदलतात. प्रायोगिक परिणाम दर्शविते की नायट्रोजन अशुद्धता एकाग्रतेमध्ये 1×10¹⁶ cm⁻³ च्या प्रत्येक वाढीसाठी, n-प्रकार 4H-SiC ची प्रतिरोधकता परिमाणाच्या जवळजवळ एक क्रमाने कमी होऊ शकते, ज्यामुळे अंतिम उपकरणाचे विद्युत मापदंड डिझाइन लक्ष्यापासून विचलित होतात.
• धातूची अशुद्धता (लोह फे, निकेल नि):त्यांची अणु त्रिज्या सिलिकॉन आणि कार्बन अणूंपेक्षा लक्षणीयरीत्या भिन्न आहेत. एकदा जाळीमध्ये समाविष्ट केल्यावर, ते स्थानिक जाळीचा ताण निर्माण करतात. हे ताणलेले प्रदेश बेसल प्लेन डिस्लोकेशन (BPDs) आणि स्टॅकिंग फॉल्ट्स (SFs) साठी न्यूक्लिएशन साइट बनतात, ज्यामुळे क्रिस्टलची संरचनात्मक अखंडता आणि उपकरणाची विश्वासार्हता गंभीरपणे नुकसान होते.



2. स्पष्ट तुलनासाठी, दोन प्रकारच्या अशुद्धतेचे परिणाम खालीलप्रमाणे सारांशित केले आहेत:

3. टँटलम कार्बाइड कोटिंग्जची तीनपट संरक्षण यंत्रणा

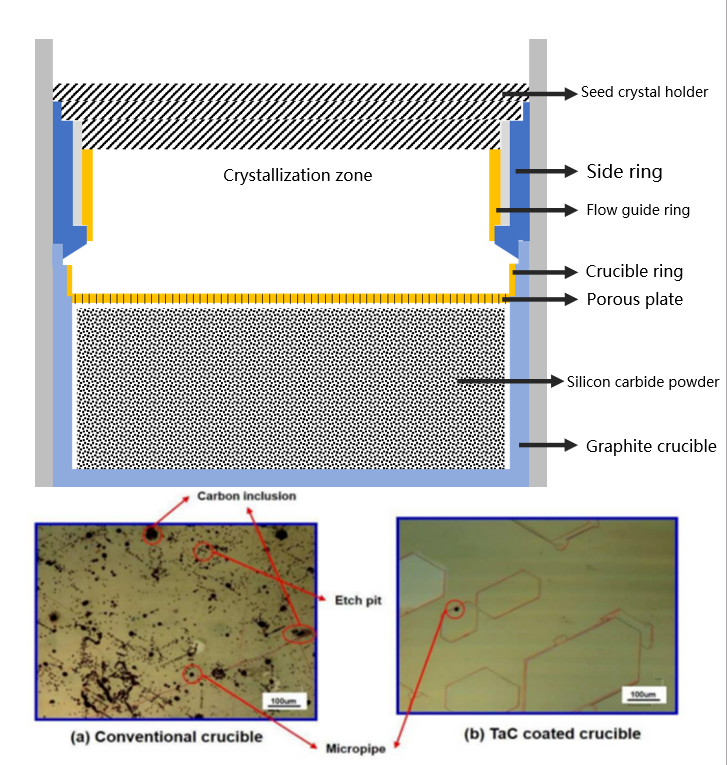

अशुद्धतेच्या दूषिततेला त्याच्या स्रोतावर रोखण्यासाठी, ग्रेफाइट हॉट-झोन घटकांच्या पृष्ठभागावर रासायनिक वाष्प संचय (CVD) द्वारे टँटलम कार्बाइड (TaC) कोटिंग जमा करणे हा एक सिद्ध आणि प्रभावी तांत्रिक उपाय आहे. त्याची मुख्य कार्ये "दूषित-विरोधी" भोवती फिरतात:

उच्च रासायनिक स्थिरता:PVT उच्च-तापमान वातावरणात सिलिकॉन-आधारित बाष्पांसह लक्षणीय प्रतिक्रिया होत नाही, स्वत: ची विघटन किंवा नवीन अशुद्धता निर्माण करणे टाळते.

कमी पारगम्यता:दाट मायक्रोस्ट्रक्चर एक भौतिक अडथळा बनवते, जी ग्रेफाइट सब्सट्रेटमधून अशुद्धतेचा बाह्य प्रसार प्रभावीपणे अवरोधित करते.

आंतरिक उच्च शुद्धता:कोटिंग उच्च तापमानात स्थिर राहते आणि कमी बाष्प दाब असते, हे सुनिश्चित करते की ते दूषित होण्याचे नवीन स्रोत बनत नाही.

4. कोटिंगसाठी कोर शुद्धता तपशील आवश्यकता

सोल्यूशनची प्रभावीता पूर्णपणे कोटिंगच्या स्वतःच्या अपवादात्मक शुद्धतेवर अवलंबून असते, जी ग्लो डिस्चार्ज मास स्पेक्ट्रोमेट्री (GDMS) चाचणीद्वारे अचूकपणे सत्यापित केली जाऊ शकते:

5. व्यावहारिक अनुप्रयोग परिणाम

उच्च-गुणवत्तेच्या टँटलम कार्बाइड कोटिंग्जचा अवलंब केल्यानंतर, सिलिकॉन कार्बाइड क्रिस्टल ग्रोथ आणि डिव्हाइस उत्पादन टप्प्यात स्पष्ट सुधारणा दिसून येतात:

क्रिस्टल गुणवत्ता सुधारणा:बेसल प्लेन डिस्लोकेशन (BPD) घनता साधारणपणे 30% पेक्षा जास्त कमी होते आणि वेफर रेझिस्टिव्हिटी एकरूपता सुधारली जाते.

वर्धित डिव्हाइस विश्वसनीयता:उच्च-शुद्धता सब्सट्रेट्सवर उत्पादित SiC MOSFETs सारखी उर्जा उपकरणे ब्रेकडाउन व्होल्टेजमध्ये सुधारित सातत्य आणि लवकर अपयश दर कमी करतात.

उच्च शुद्धता आणि स्थिर रासायनिक आणि भौतिक गुणधर्मांसह, टँटलम कार्बाइड कोटिंग्स PVT-उगवलेल्या सिलिकॉन कार्बाइड क्रिस्टल्ससाठी एक विश्वासार्ह शुद्धता अडथळा निर्माण करतात. ते हॉट-झोन घटकांचे रूपांतर करतात — अशुद्धता सोडण्याचा संभाव्य स्त्रोत — नियंत्रण करण्यायोग्य जड सीमांमध्ये, कोर क्रिस्टल सामग्रीची गुणवत्ता सुनिश्चित करण्यासाठी आणि उच्च-कार्यक्षमता असलेल्या सिलिकॉन कार्बाइड उपकरणांच्या मोठ्या प्रमाणात उत्पादनास समर्थन देण्यासाठी मुख्य मूलभूत तंत्रज्ञान म्हणून काम करतात.

पुढील लेखात, आम्ही टँटलम कार्बाइड कोटिंग्स थर्मल फील्डला आणखी कसे अनुकूल बनवतात आणि थर्मोडायनामिक दृष्टीकोनातून क्रिस्टल वाढीची गुणवत्ता कशी वाढवतात हे शोधू. तुम्हाला संपूर्ण कोटिंग शुद्धता तपासणी प्रक्रियेबद्दल अधिक जाणून घ्यायचे असल्यास, तपशीलवार तांत्रिक दस्तऐवज आमच्या अधिकृत वेबसाइटद्वारे मिळू शकतात.
