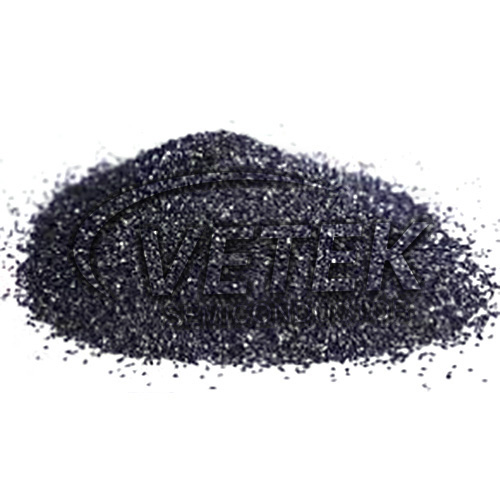

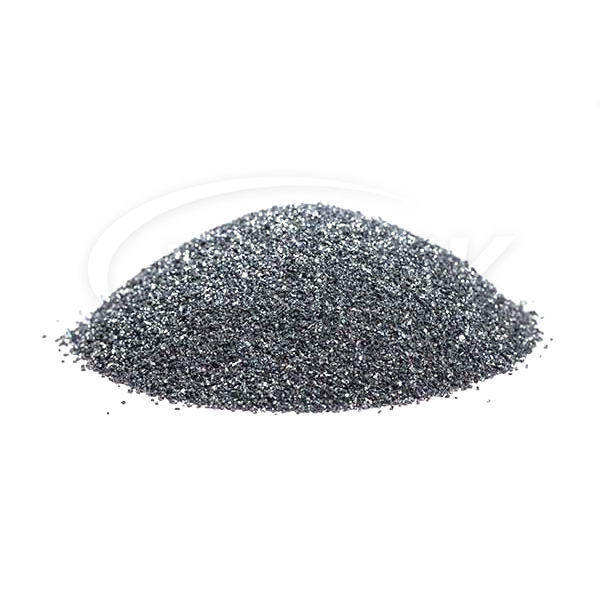

एसआयसी क्रिस्टल ग्रोथसाठी सीव्हीडी एसआयसी ब्लॉक

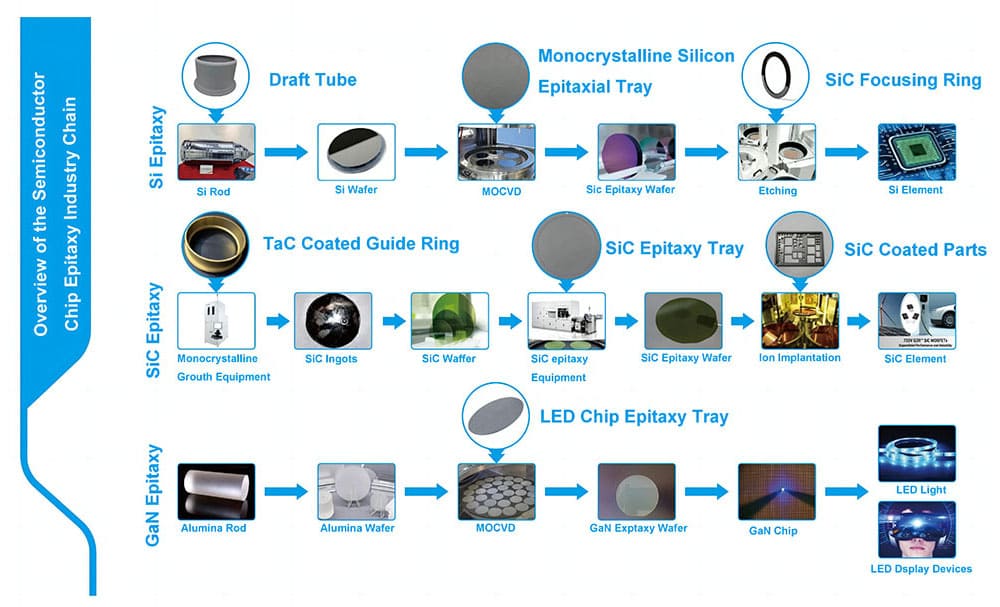

एसआयसी उत्कृष्ट गुणधर्म असलेले विस्तृत बँडगॅप सेमीकंडक्टर आहे, उच्च-व्होल्टेज, उच्च-शक्ती आणि उच्च-वारंवारता अनुप्रयोगांची उच्च मागणी, विशेषत: पॉवर सेमीकंडक्टरमध्ये. क्रिस्टलिटी नियंत्रित करण्यासाठी 0.3 ते 0.8 मिमी/ता वाढीच्या दराने पीव्हीटी पद्धतीचा वापर करून एसआयसी क्रिस्टल्स घेतले जातात. कार्बन समावेश, शुद्धता अधोगती, पॉलीक्रिस्टलिन ग्रोथ, धान्य सीमा तयार करणे आणि एसआयसी सब्सट्रेट्सची उत्पादकता मर्यादित करणे यासारख्या गुणवत्तेच्या मुद्द्यांमुळे एसआयसीची वेगवान वाढ आव्हानात्मक आहे.

पारंपारिक सिलिकॉन कार्बाईड कच्चा माल उच्च-शुद्धता सिलिकॉन आणि ग्रेफाइट प्रतिक्रिया देऊन प्राप्त केला जातो, ज्याची किंमत जास्त असते, शुद्धता कमी असते आणि आकारात लहान असते. वेटेक सेमीकंडक्टर मेथिलट्रिच्लोरोसिलेनचा वापर करून सीव्हीडी एसआयसी ब्लॉक तयार करण्यासाठी फ्लुइज्ड बेड टेक्नॉलॉजी आणि रासायनिक वाष्प जमा वापरतात. मुख्य उप -उत्पादन केवळ हायड्रोक्लोरिक acid सिड आहे, ज्यात पर्यावरणीय प्रदूषण कमी आहे.

वेटेक सेमीकंडक्टर सीव्हीडी एसआयसी ब्लॉकसाठी वापरतेSic क्रिस्टल ग्रोथ? रासायनिक वाष्प जमा (सीव्हीडी) द्वारे उत्पादित अल्ट्रा-हाय शुद्धता सिलिकॉन कार्बाईड (एसआयसी) भौतिक वाष्प वाहतूक (पीव्हीटी) द्वारे वाढत्या एसआयसी क्रिस्टल्ससाठी स्त्रोत सामग्री म्हणून वापरली जाऊ शकते.

पीव्हीटीसाठी वेटेक सेमीकंडक्टर मोठ्या-कण एसआयसीमध्ये माहिर आहे, ज्यात एसआय आणि सी-युक्त वायूंच्या उत्स्फूर्त दहनमुळे तयार केलेल्या छोट्या-कण सामग्रीच्या तुलनेत जास्त घनता आहे. सॉलिड-फेज सिन्टरिंग किंवा सी आणि सी च्या प्रतिक्रियेच्या विपरीत, पीव्हीटीला समर्पित सिन्टरिंग फर्नेस किंवा ग्रोथ फर्नेसमध्ये वेळ घेणारी सिन्टरिंग चरण आवश्यक नाही.

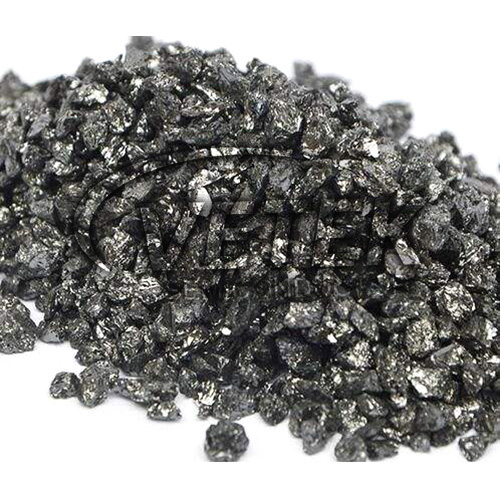

एसआयसी क्रिस्टल वाढीसाठी क्रश केलेल्या सीव्हीडी-एसआयसी ब्लॉक्सचा वापर करून उच्च-तापमान ग्रेडियंट परिस्थितीत वेगवान एसआयसी क्रिस्टल वाढीसाठी पीव्हीटी पद्धत यशस्वीरित्या प्रदर्शित केली. वाढलेली कच्ची सामग्री अद्याप त्याचा प्रोटोटाइप राखते, पुनर्रचना कमी करते, कच्चा माल ग्राफिटायझेशन कमी करते, कार्बन लपेटण्याचे दोष कमी करते आणि क्रिस्टल गुणवत्ता सुधारते.

नवीन आणि जुन्या सामग्रीची तुलना:

कच्चा माल आणि प्रतिक्रिया यंत्रणा

पारंपारिक टोनर/सिलिका पावडर पद्धतः उच्च शुद्धता सिलिका पावडर + टोनरचा वापर कच्चा माल म्हणून, एसआयसी क्रिस्टल 2000 च्या वर उच्च तापमानात संश्लेषित केला जातो - भौतिक वाष्प हस्तांतरण (पीव्हीटी) पद्धतीने, ज्यामध्ये उच्च उर्जा वापर आहे आणि अशुद्धी सादर करणे सोपे आहे.

सीव्हीडी एसआयसी कण: वाष्प चरण पूर्ववर्ती (जसे की सिलेन, मेथिलसिलेन इ.) तुलनेने कमी तापमानात (800-1100 ℃) रासायनिक वाष्प जमा (सीव्हीडी) द्वारे उच्च-शुद्धता एसआयसी कण तयार करण्यासाठी वापरले जाते आणि ही प्रतिक्रिया अधिक नियंत्रित आणि कमी अशुद्धी आहे.

स्ट्रक्चरल कामगिरी सुधारणे:

सीव्हीडी पद्धत इंटरकॅलेटेड नॅनोवायर/ट्यूब स्ट्रक्चर तयार करण्यासाठी एसआयसी धान्य आकाराचे (2 एनएमपेक्षा कमी) अचूकपणे नियमन करू शकते, जे सामग्रीच्या घनता आणि यांत्रिक गुणधर्मांमध्ये लक्षणीय सुधारते.

एक्सपेन्सियन एंटी-एक्सपेन्सियन परफॉरमन्स ऑप्टिमायझेशनः सच्छिद्र कार्बन स्केलेटन सिलिकॉन स्टोरेज डिझाइनद्वारे, सिलिकॉन कण विस्तार मायक्रोपोरेसपुरते मर्यादित आहे आणि पारंपारिक सिलिकॉन-आधारित सामग्रीपेक्षा सायकल जीवन 10 पट जास्त आहे.

अनुप्रयोग परिदृश्य विस्तार:

नवीन उर्जा क्षेत्र: पारंपारिक सिलिकॉन कार्बन नकारात्मक इलेक्ट्रोड पुनर्स्थित करा, प्रथम कार्यक्षमता 90% पर्यंत वाढविली जाते (पारंपारिक सिलिकॉन ऑक्सिजन नकारात्मक इलेक्ट्रोड केवळ 75% आहे), पॉवर बॅटरीच्या गरजा भागविण्यासाठी 4 सी फास्ट चार्जचे समर्थन करते.

सेमीकंडक्टर फील्ड: 8 इंच आणि त्याहून अधिक मोठ्या आकारात एसआयसी वेफर, क्रिस्टल जाडी 100 मिमी पर्यंत वाढवा (पारंपारिक पीव्हीटी पद्धत फक्त 30 मिमी), उत्पन्न 40%वाढले.

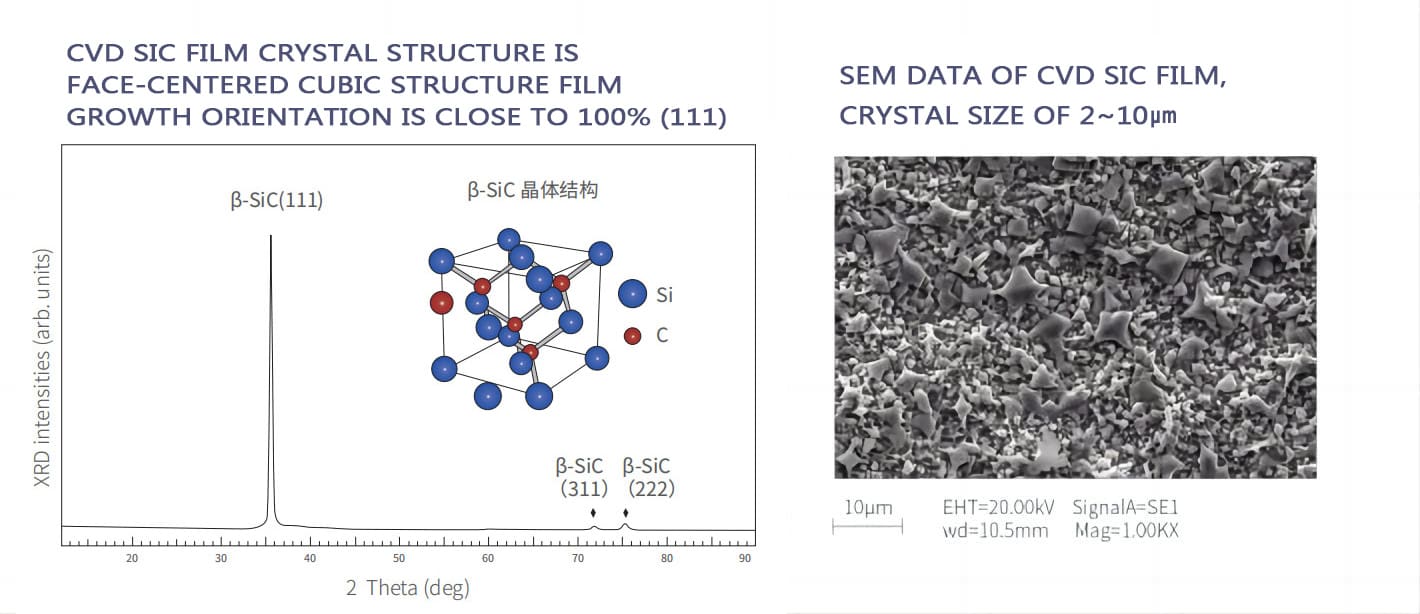

सीव्हीडी एसआयसी फिल्म क्रिस्टल स्ट्रक्चर:

सीव्हीडी एसआयसी कोटिंगचे मूलभूत भौतिक गुणधर्म:
